Концентратор устройств ввода-вывода КУВВ выпускается в двух исполнениях:
– КУВВ-1;
– КУВВ-2.
В состав КУВВ по умолчанию, как обязательные компоненты, входят источник питания ИВЭПР 12/5 RS-R3 исп. 2х12 БР и адресная метка АМ-1 прот.R3. Количество и состав остальных адресных устройств, входящих в комплект КУВВ, определяется проектом адресной системы применительно к объекту, на котором она размещена. Номенклатура адресных устройств, доступных для включения в состав КУВВ, приведена в паспорте на данный концентратор.
Концентратор обеспечивает:
- питание включенных в его состав устройств от встроенного резервированного источника вторичного электропитания;
- прием сигналов от неадресных устройств автоматики;
- передачу сигналов управления исполнительным устройствам автоматики;
- защиту от несанкционированного доступа посторонних лиц;
- индикацию режимов питания.

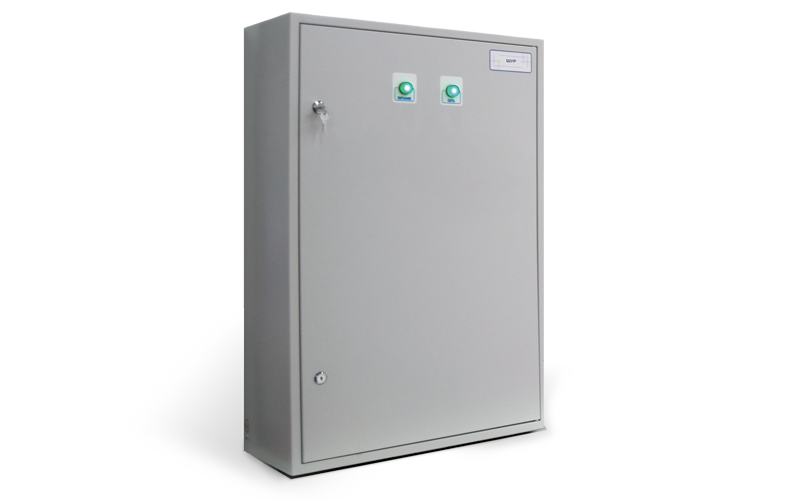

Концентратор конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:
1 – источник вторичного электропитания резервированный ИВЭПР 12/5 RS-R3 исп. 2х12 БР;
2 – метка адресная АМ-1-R3;
3 – устройства (составные части концентратора) согласно разделу «Свидетельство о приемке и упаковывании»;
4 – выключатель автоматический, клеммы подключения ввода питания и заземления;
5 – клеммы для подключения АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.
Входящий в состав концентратора ИВЭПР обеспечивает резервированным питанием все встроенные в концентратор устройства.
В основании корпуса концентратора расположены вводы с уплотнителями для подключения кабелей питания, заземления, АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.
Все линии подключений от каждого адресного модуля и устройства, устанавливаемого в КУВВ, выведены на внутренний клеммник КУВВ, к которому производятся подключения внешних устройств.
Концентратор оснащен концевым выключателем – датчиком вскрытия, который формирует сигнал замыканием контактов при открывании дверцы шкафа концентратора. Сигнал вскрытия поступает на вход адресной метки АМ-1-R3, встроенной в концентратор. Адресная метка формирует сообщение о вскрытии, которое передается по АЛС в прибор управления системой для регистрации в журнале событий.
| Масса, не более | см. таблицу исполнений |
| Напряжение питания | 230 В |
| Степень защиты оболочки | IР31 (IР54 по требованию заказчика) |
| Размеры | см. таблицу исполнений |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +40 |
| Масса, не более | см. таблицу исполнений |
| Напряжение питания | 230 В |
| Степень защиты оболочки | IР31 (IР54 по требованию заказчика) |
| Размеры | см. таблицу исполнений |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +40 |
