Кронштейн КШ-50-46-И (для УКПЗА v1, v2)

()

Кронштейн КШ-50-46-И (для УКПЗА v1, v2)

Изображение товара

Устройство контроля положения запорной арматуры УКПЗА v1, v2 предназначено для контроля положения (состояния «Закрыто»/«Открыто») шаровых кранов DN 15-DN 50 с ручкой «рычаг» фирмы «ГАЛЛОП», г. Новосибирск и аналогичных им в системах противопожарной защиты автоматических установок пожарной сигнализации и пожаротушения согласно требованиям п. 6.1.21 СП 485.1311500.2020.

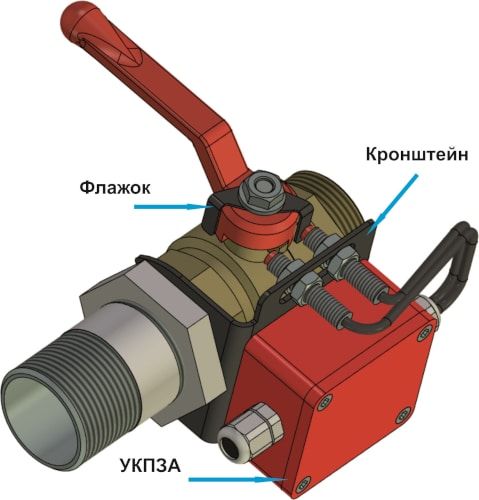

УКПЗА v1, v2 устанавливается со стороны внутренней резьбы крана,  оснащено бесконтактными индукционными датчиками, имеющими встроенные светодиодные индикаторы для визуального наблюдения,

УКПЗА формирует извещения о положении запорного органа во внешние цепи с помощью:

- «сухих контактов» реле (модификация v1);

- изменения внутреннего сопротивления выхода для подключения шлейфа сигнализации «ШС» (модификация v2);



Устройство контроля положения запорной арматуры V1

Напряжение питания:

9 - 30 В

Потребляемый ток:

не более 0,05 А

Выход трансляции состояния:

«сухие контакты» реле (2 реле с нормально-открытыми контактами):

- Неисправность (K1 – замкнуто, К2 – замкнуто);

- Открыто/Закрыто* (K1 – разомкнуто, К2 – замкнуто);

- Открыто/Закрыто* (K1 – замкнуто, К2 – разомкнуто);

- Промежуточное положение, Неисправность (K1 – открыто, К2 – открыто).

*состояние входов зависит от расположения датчиков устройства на кронштейне и положения ручки крана, устанавливается потребителем.

Подключение:

- в шлейф прибора приёмно-контрольного;

- в шлейф прибора приёмно-контрольного с функцией программирования технологического шлейфа;

- к контроллеру, имеющему аналоговые или дискретные входы.

Дополнительно:

Устройство контроля положения запорной арматуры V1

Устройство контроля положения запорной арматуры V2

Напряжение питания:

9 - 30 В

Потребляемый ток:

не более 0,05 А

Выход трансляции состояния:

выход, имеющий внутреннее сопротивление:

- 1 кОм – Неисправность (K1 – замкнуто, К2 – замкнуто);

- 2 кОм – Открыто/Закрыто* (K1 – разомкнуто, К2 – замкнуто);

- 3 кОм – Открыто/Закрыто* (K1 – замкнуто, К2 – разомкнуто);

- 4 кОм – Промежуточное положение, Неисправность (K1 – открыто, К2 – открыто).

*состояние входа зависит от расположения датчиков устройства на кронштейне и положения ручки крана, устанавливается потребителем.

Подключение:

- в шлейф прибора приёмно-контрольного с функцией программирования технологического шлейфа;

- к контроллеру, имеющему аналоговые входы.

Дополнительно:

Устройство контроля положения запорной арматуры V2

Для монтажа устройства на краны шаровые необходимо выбрать тип кронштейна в соответствии с DN крана.

DN крана шарового

Тип кронштейна

DN 15

Кронштейн КШ-15-46-И

DN 20

Кронштейн КШ-20-46-И

DN 25

Кронштейн КШ-25-46-И

DN 32

Кронштейн КШ-32-46-И

DN 40

Кронштейн КШ-40-46-И

DN 50

Кронштейн КШ-50-46-И



Критерий Выборана кран Ду50

Спецавтоматика
633
Цена
Розничная цена: 633 руб. 633 руб.экономия0 руб.
Производитель: Спецавтоматика
Артикул: 00000024231
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание

Устройство контроля положения запорной арматуры УКПЗА v1, v2 предназначено для контроля положения (состояния «Закрыто»/«Открыто») шаровых кранов DN 15-DN 50 с ручкой «рычаг» фирмы «ГАЛЛОП», г. Новосибирск и аналогичных им в системах противопожарной защиты автоматических установок пожарной сигнализации и пожаротушения согласно требованиям п. 6.1.21 СП 485.1311500.2020.

УКПЗА v1, v2 устанавливается со стороны внутренней резьбы крана,  оснащено бесконтактными индукционными датчиками, имеющими встроенные светодиодные индикаторы для визуального наблюдения,

УКПЗА формирует извещения о положении запорного органа во внешние цепи с помощью:

- «сухих контактов» реле (модификация v1);

- изменения внутреннего сопротивления выхода для подключения шлейфа сигнализации «ШС» (модификация v2);



Устройство контроля положения запорной арматуры V1

Напряжение питания:

9 - 30 В

Потребляемый ток:

не более 0,05 А

Выход трансляции состояния:

«сухие контакты» реле (2 реле с нормально-открытыми контактами):

- Неисправность (K1 – замкнуто, К2 – замкнуто);

- Открыто/Закрыто* (K1 – разомкнуто, К2 – замкнуто);

- Открыто/Закрыто* (K1 – замкнуто, К2 – разомкнуто);

- Промежуточное положение, Неисправность (K1 – открыто, К2 – открыто).

*состояние входов зависит от расположения датчиков устройства на кронштейне и положения ручки крана, устанавливается потребителем.

Подключение:

- в шлейф прибора приёмно-контрольного;

- в шлейф прибора приёмно-контрольного с функцией программирования технологического шлейфа;

- к контроллеру, имеющему аналоговые или дискретные входы.

Дополнительно:

Устройство контроля положения запорной арматуры V1

Устройство контроля положения запорной арматуры V2

Напряжение питания:

9 - 30 В

Потребляемый ток:

не более 0,05 А

Выход трансляции состояния:

выход, имеющий внутреннее сопротивление:

- 1 кОм – Неисправность (K1 – замкнуто, К2 – замкнуто);

- 2 кОм – Открыто/Закрыто* (K1 – разомкнуто, К2 – замкнуто);

- 3 кОм – Открыто/Закрыто* (K1 – замкнуто, К2 – разомкнуто);

- 4 кОм – Промежуточное положение, Неисправность (K1 – открыто, К2 – открыто).

*состояние входа зависит от расположения датчиков устройства на кронштейне и положения ручки крана, устанавливается потребителем.

Подключение:

- в шлейф прибора приёмно-контрольного с функцией программирования технологического шлейфа;

- к контроллеру, имеющему аналоговые входы.

Дополнительно:

Устройство контроля положения запорной арматуры V2

Для монтажа устройства на краны шаровые необходимо выбрать тип кронштейна в соответствии с DN крана.

DN крана шарового

Тип кронштейна

DN 15

Кронштейн КШ-15-46-И

DN 20

Кронштейн КШ-20-46-И

DN 25

Кронштейн КШ-25-46-И

DN 32

Кронштейн КШ-32-46-И

DN 40

Кронштейн КШ-40-46-И

DN 50

Кронштейн КШ-50-46-И



Критерий Выборана кран Ду50
Характеристики
Артикул производителя:00000024231Бренд:СпецавтоматикаСнято с производства:N
