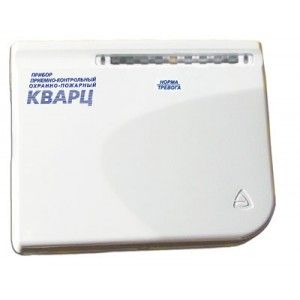

Особенности
- Один шлейф охранной или пожарной сигнализации.
- Прибор передает извещения «Норма», «Пожар 2», «Пожар 1», «Тревога», «Неисправность», «Вскрытие», а также «Взят на охрану» и «Снят с охраны» на пульт централизованного наблюдения или внешние устройства по каналам ПЦН1, ПЦН2, ПЦН3.
- Прибор имеет 6, выбираемых перемычками на плате прибора, тактик применения:
- пожарная охрана;
- пожарная охрана с выключателем;
- централизованная охрана 1;
- централизованная охрана 1 с выключателем;
- централизованная охрана 2;
- централизованная охрана 3.
- Контроль линий оповещения и линии ТМ на обрыв и короткое замыкание.
- В пожарных тактиках прибор может запоминать наличие неисправности и индицировать это.
- Тип выходов для подключения светового и звукового оповещателей – «открытый коллектор».
- Встроенный звуковой сигнализатор с возможностью отключения.
- Постановка/снятие ШС осуществляется выключателем или ключами Touch Memory.
- Прибор имеет отключаемый и неотключаемый выходы 12 В.
- Возможность использовать оповещатели с напряжением питания 220 В.
- Наличие функции «Автовозврат в режим охраны» для охранных тактик.
- Встроенный источник питания от сети 220 В, резервное питание от аккумулятора.
- При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме.
- Прибор работает в дежурном режиме от аккумулятора при отсутствии внешних потребителей не менее 24 часов.
- Для продления срока службы аккумулятора в приборе предусмотрена электронная защита аккумулятора от глубокого разряда.
Технические характеристики
| Количество шлейфов сигнализации | 1 шт. |
| Количество основных видов извещений прибора | 12 |
| Ёмкость памяти кодов идентификаторов (кол-во эл. ключей) (тип используемых с прибором электронных ключей TM – DS1990А) | 7 шт. |
| Напряжение на входе ШС при его номинальном сопротивлении | 18 ± 3 В |
| Суммарная токовая нагрузка в ШС в дежурном режиме, не более | 1,5 мА |
| Напряжение / ток выходов реле ПЦН 1 и ПЦН 1 («сухой контакт» оптореле), до | 72 В / 50 мА |
| Параметры выхода реле ПЦН3: постоянное напряжение / ток, до переменное напряжение / ток, до |
= 30 В / 3 А ~ 250 В / 3 А |
| Максимально допустимый общий ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более | 100 мА |
| Максимально допустимый общий ток потребления по неотключаемому выходу «+12В» для питания извещателей и оповещателей, не более | 600 мА |
| Ток коммутации по каждому из выходов ОК: «ОК1», «ОК2» и «ОК3», не более (при этом суммарный ток коммутации выходов ОК при питании оповещателей от внутреннего источника прибора +12 В не должен превышать максимально допустимый - 600 мА) | 500 мА |
| Диапазон рабочих температур | -30…55 °С |
