Усилитель мощности Plena, 720/480 Вт, EVAC LBB1938/20

()

LBB1938/20

Изображение товара

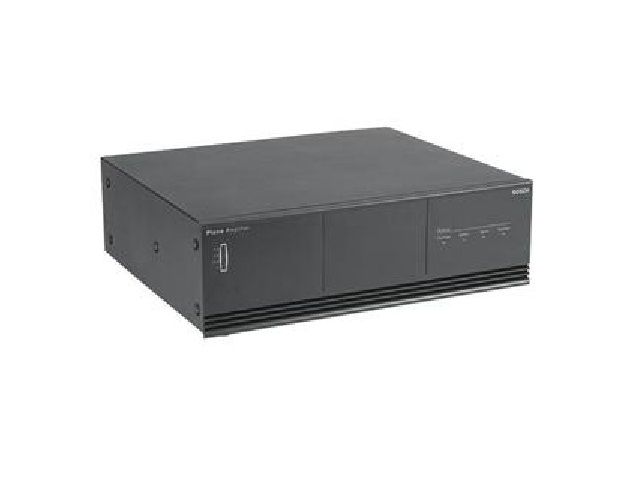

LBB 1938/20 представляет собой усилитель мощностью 480 Вт в корпусе высотой 3U 19" для установки в стойку или настольного использования в системе звукоусиления Plena Voice Alarm System. Светодиодные индикаторы на передней панели сигнализируют о состоянии усилителя: мощности, уровне выходного аудиосигнала и о функциях контроля. Это высокопроизводительное устройство удовлетворяет самым широким требованиям, предъявляемым к системам оповещения, и имеет необычайно низкую цену.

Усилитель имеет защиту от перегрузки и короткого замыкания. Вентилятор с контролем температуры гарантирует высокую надежность при высокой выходной мощности и тихую работу при низкой выходной мощности. Схема защиты от перегрева отключает силовой каскад и активирует светодиодный индикатор на передней панели, если внутренняя температура достигает критического уровня вследствие плохой вентиляции или перегрузки.

Устройство может работать как от сети, так и от резервной батареи на 24 В, при этом переключение между режимами питания происходит автоматически. При использовании для аварийного и эвакуационного оповещения осуществляется контроль следующих функций: наличие питания от сети, наличие батарей, наличие контрольного сигнала, работа усилителя. Индикаторы на передней панели сигнализируют о состоянии контролируемых функций. Индикатор контрольного сигнала и состояния батарей можно выключить при использовании системы в общих целях оповещения. Для каждой контролируемой функции имеются отказоустойчивые реле (с нормальным током). Эти реле всегда активны, независимо от положения переключателей на задней панели.

В модели системе имеются два симметричных входа с контролем приоритета, каждый из которых имеет проходной вход. Это облегчает подключение удаленных систем, требующих контроля приоритета. В модели также реализован дополнительный линейный вход на 100 В для подключения усилителя к линии громкоговорителя 100 В для повышения выходной мощности в удаленных местах расположения.

Элементы регулировки усиления и уровня громкости расположены на задней панели устройства, что позволяет избежать случайной смены настроек. Выходной уровень отображается на измерительном приборе в виде планки светодиодов.

В усилителе встроены выходы на 70 В и 100 В для акустических систем постоянного напряжения и выход с низким сопротивлением для динамиков с нагрузкой 8 Ом.

Модель LBB 1938/20 имеет два отдельных выхода по 100 В с контролем приоритета для зон, в которых извещения поступают только через приоритетный вход, и для зон, извещения в которых через приоритетный вход не поступают.



Технические характеристики BOSCH LBB1938/20:

Электрические характеристики
Питание от сети
Напряжение230/115 В перем. тока, ±15%, 50/60 Гц
Пусковой ток19 A
Максимальная потребляемая мощность2200 ВА
Источник питания от батареи
Напряжение24 В пост. тока, +20% / -10%
Макс. ток30 A
Рабочие характеристики
Выходная мощность (rms/макс.)480 Вт / 720 Вт
Понижение мощности на резервном питании-1 дБ
Частотная характеристикаот 50 Гц до 20 кГц (+1 / -3 дБ при -10 дБ при номинальной мощности)
Искажения<1% при номинальной выходной мощности, 1 кГц
Сигнал/Шум(фикс. при макс. уровне громкости) >90 дБ
Линейные входы2 x
Соединитель3-контактный XLR, симметричный
Чувствительность1 В
Сопротивление20 кОм
Коэффициент ослабления синфазного сигнала>25 дБ (50 Гц - 20 кГц)
Усиление40 дБ
Вход 100 В
СоединительЗажимной, несимметричный
Чувствительность100 В
Сопротивление330 кОм
Линейный проходной выход2 x
Соединитель3-контактный XLR
Номинальный уровень1 В
СопротивлениеПрямое подключение к линейному входу
Выходы громкоговорителя3 x
СоединительЗажимной, плавающий
Прямой выход100 В, 70 В, 8 Ом
Только приоритет (от входа 1)100 В или 70 В, выбор изнутри
Только музыка (неприоритетный)100 В или 70 В, выбор изнутри
Энергопотребление
Работа от сети
Макс. мощность
-3 дБ
-6 дБ
990 Вт
715 Вт
510 Вт
Контрольный сигнал*110 Вт
Неактивный25 Вт
Работа от источника 24 В пост. тока
Макс. мощность
-3 дБ
-6 дБ
32 A (770 Вт)
26 A (625 Вт)
18 A (430 Вт)
Контрольный сигнал*3,8 A (91 Вт)
Неактивный0,7 A (17 Вт)
Механические характеристики
Размеры (В x Ш x Д)145 x 430 x 370 мм (ширина 19 ", высота 3U, с ножками)
ВесПриблиз. 25 кг
УстановкаАвтономная, в стойку 19"
ЦветТемно-серый
Условия эксплуатации
Рабочая температураот -10 ?C до +55 ?C
Температура храненияот -40 ?C до +70 ?C
Относительная влажность<95%

Bosch
0
Производитель: Bosch
Артикул: LBB1938/20
Снято с производства
Способы оплаты
  • Безналичный расчет
Описание

LBB 1938/20 представляет собой усилитель мощностью 480 Вт в корпусе высотой 3U 19" для установки в стойку или настольного использования в системе звукоусиления Plena Voice Alarm System. Светодиодные индикаторы на передней панели сигнализируют о состоянии усилителя: мощности, уровне выходного аудиосигнала и о функциях контроля. Это высокопроизводительное устройство удовлетворяет самым широким требованиям, предъявляемым к системам оповещения, и имеет необычайно низкую цену.

Усилитель имеет защиту от перегрузки и короткого замыкания. Вентилятор с контролем температуры гарантирует высокую надежность при высокой выходной мощности и тихую работу при низкой выходной мощности. Схема защиты от перегрева отключает силовой каскад и активирует светодиодный индикатор на передней панели, если внутренняя температура достигает критического уровня вследствие плохой вентиляции или перегрузки.

Устройство может работать как от сети, так и от резервной батареи на 24 В, при этом переключение между режимами питания происходит автоматически. При использовании для аварийного и эвакуационного оповещения осуществляется контроль следующих функций: наличие питания от сети, наличие батарей, наличие контрольного сигнала, работа усилителя. Индикаторы на передней панели сигнализируют о состоянии контролируемых функций. Индикатор контрольного сигнала и состояния батарей можно выключить при использовании системы в общих целях оповещения. Для каждой контролируемой функции имеются отказоустойчивые реле (с нормальным током). Эти реле всегда активны, независимо от положения переключателей на задней панели.

В модели системе имеются два симметричных входа с контролем приоритета, каждый из которых имеет проходной вход. Это облегчает подключение удаленных систем, требующих контроля приоритета. В модели также реализован дополнительный линейный вход на 100 В для подключения усилителя к линии громкоговорителя 100 В для повышения выходной мощности в удаленных местах расположения.

Элементы регулировки усиления и уровня громкости расположены на задней панели устройства, что позволяет избежать случайной смены настроек. Выходной уровень отображается на измерительном приборе в виде планки светодиодов.

В усилителе встроены выходы на 70 В и 100 В для акустических систем постоянного напряжения и выход с низким сопротивлением для динамиков с нагрузкой 8 Ом.

Модель LBB 1938/20 имеет два отдельных выхода по 100 В с контролем приоритета для зон, в которых извещения поступают только через приоритетный вход, и для зон, извещения в которых через приоритетный вход не поступают.



Технические характеристики BOSCH LBB1938/20:

Электрические характеристики
Питание от сети
Напряжение230/115 В перем. тока, ±15%, 50/60 Гц
Пусковой ток19 A
Максимальная потребляемая мощность2200 ВА
Источник питания от батареи
Напряжение24 В пост. тока, +20% / -10%
Макс. ток30 A
Рабочие характеристики
Выходная мощность (rms/макс.)480 Вт / 720 Вт
Понижение мощности на резервном питании-1 дБ
Частотная характеристикаот 50 Гц до 20 кГц (+1 / -3 дБ при -10 дБ при номинальной мощности)
Искажения<1% при номинальной выходной мощности, 1 кГц
Сигнал/Шум(фикс. при макс. уровне громкости) >90 дБ
Линейные входы2 x
Соединитель3-контактный XLR, симметричный
Чувствительность1 В
Сопротивление20 кОм
Коэффициент ослабления синфазного сигнала>25 дБ (50 Гц - 20 кГц)
Усиление40 дБ
Вход 100 В
СоединительЗажимной, несимметричный
Чувствительность100 В
Сопротивление330 кОм
Линейный проходной выход2 x
Соединитель3-контактный XLR
Номинальный уровень1 В
СопротивлениеПрямое подключение к линейному входу
Выходы громкоговорителя3 x
СоединительЗажимной, плавающий
Прямой выход100 В, 70 В, 8 Ом
Только приоритет (от входа 1)100 В или 70 В, выбор изнутри
Только музыка (неприоритетный)100 В или 70 В, выбор изнутри
Энергопотребление
Работа от сети
Макс. мощность
-3 дБ
-6 дБ
990 Вт
715 Вт
510 Вт
Контрольный сигнал*110 Вт
Неактивный25 Вт
Работа от источника 24 В пост. тока
Макс. мощность
-3 дБ
-6 дБ
32 A (770 Вт)
26 A (625 Вт)
18 A (430 Вт)
Контрольный сигнал*3,8 A (91 Вт)
Неактивный0,7 A (17 Вт)
Механические характеристики
Размеры (В x Ш x Д)145 x 430 x 370 мм (ширина 19 ", высота 3U, с ножками)
ВесПриблиз. 25 кг
УстановкаАвтономная, в стойку 19"
ЦветТемно-серый
Условия эксплуатации
Рабочая температураот -10 ?C до +55 ?C
Температура храненияот -40 ?C до +70 ?C
Относительная влажность<95%
Характеристики
Артикул производителя:LBB1938/20Бренд:BoschСнято с производства:Да
