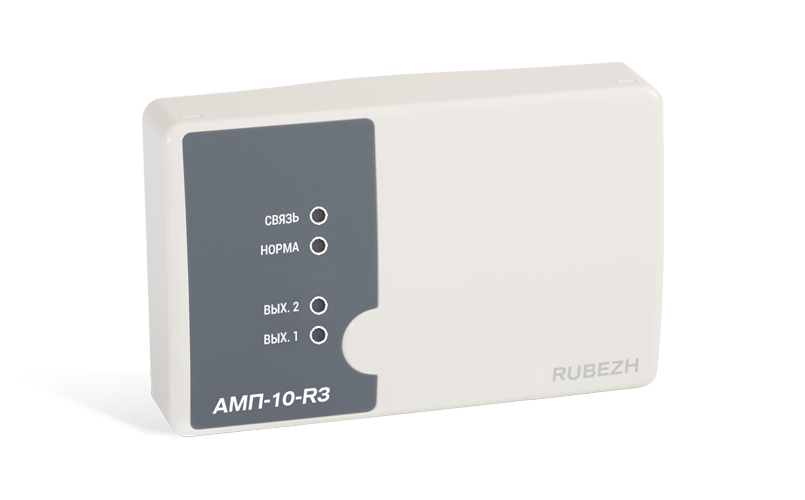

Метка адресная АМП-10-R3 выполняет следующие функции:
- контроль десяти ШС с определением исправности ШС на обрыв и короткое замыкание;
- контроль целостности линий связи с исполнительными устройствами, управляемыми электронными ключами, на обрыв и короткое замыкание;
- контроля вскрытия корпуса;
- различные режимы работы питающих выходов;
- различные типы шлейфов (пожарный, охранный, технологический);
- управление внешними устройствами;
В системе адресная метка представляет собой четырнадцать отдельных логических устройства с соответствующим количеством занимаемых адресов:
- 10 шлейфов сигнализации;
- 2 выхода с контролем целостности цепи;
- 2 твердотельных оптоэлектронных реле
Типы шлейфов контроля тепловых и дымовых пожарных извещателей, охранных извещателей:
Дымовой тип шлейфа (тип 1) – Для подключения точечных извещателей с контролем короткого замыкания и обрыва. Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых ИП или одного ИПР. Адресная метка при выключенном режиме защитного сброса переходит в состояние «Пожар 1» при срабатывании первого ИП и в состояние «Пожар 2» – сразу же после срабатывания второго ИП. Если режим защитного сброса включен, то после первого срабатывания ИП защитный сброс ШС оставляет адресную метку в дежурном состоянии. При этом повторное срабатывание ИП на данном ШС в течение 1 мин. переводит адресную метку в состояние «Пожар 1», а срабатывание двух ИП на этом же ШС переводит адресную метку в состояние «Пожар 2». Защитный сброс ИП представляет собой кратковременное обесточивание шлейфа на (3-4) с. Режим защитного сброса задается при конфигурировании. Сброс состояний «Пожар 1» или «Пожар 2» производится по команде с прибора или обесточиванием адресной метки.
Тепловой тип шлейфа для (тип 3) – Для подключения точечных извещателей с контролем короткого замыкания и обрыва. Пример подключения теплового типа шлейфа. В шлейф включаются только тепловые ИП с шунтирующим резистором. Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух тепловых ИП. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового ИП. Сброс состояний «Пожар 1» или «Пожар 2» производится по АЛС или обесточиванием адресной метки.
Охранный тип шлейфа (тип 6) – Для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране.
| Напряжение питания, В | от 10,5 до 30 |
| Ток потребления от АЛС, мА, не более | 0.2 |
| Количество ШС (контролируемых шлейфов с извещателями) | 10 |
| Ток, коммутируемый электронными ключами, А,не более | 0.5 |
| Максимальный ток потребления от источника питания 12 В (без учёта выходов), мА | 650 |
| Максимальный ток потребления от источника питания 24 В (без учёта выходов), мА | 330 |
| Максимальное количество подключенных к каждому ШС извещателей | 30 |
| Ток, коммутируемый твердотельными оптоэлектронными реле постоянного и переменного тока до 125 В, мА, не более | 100 |
| Степень защиты оболочки | IР20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
| Напряжение питания, В | от 10,5 до 30 |
| Ток потребления от АЛС, мА, не более | 0.2 |
| Количество ШС (контролируемых шлейфов с извещателями) | 10 |
| Ток, коммутируемый электронными ключами, А, не более | 0.5 |
| Максимальный ток потребления от источника питания 12 В (без учёта выходов), мА | 650 |
| Максимальный ток потребления от источника питания 24 В (без учёта выходов), мА | 330 |
| Максимальное количество подключенных к каждому ШС извещателей | 30 |
| Ток, коммутируемый твердотельными оптоэлектронными реле постоянного и переменного тока до 125 В, мА, не более | 100 |
| Степень защиты оболочки | IР20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
Вас также может заинтересовать:
Повторитель интерфейса МС-ПИ представляет собой цифровое электронное устройство, предназначенное для увеличения длины линии интерфейса RS-485, с помощью повторения принимаемого сигнала. Повторитель предназначен для использования с приборами «Рубеж-2ОП» прот.R3 или приборами других производителей, осуществляющими обмен по интерфейсу RS-485.

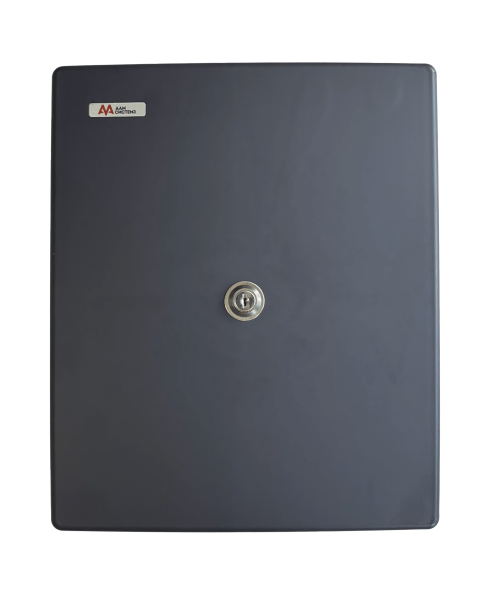

Специализированный шкаф для одной охранной панели AAM-IO-16/2, с установленным внутри источником питания, с замком и датчиком вскрытия корпуса (ключи в комплекте).
