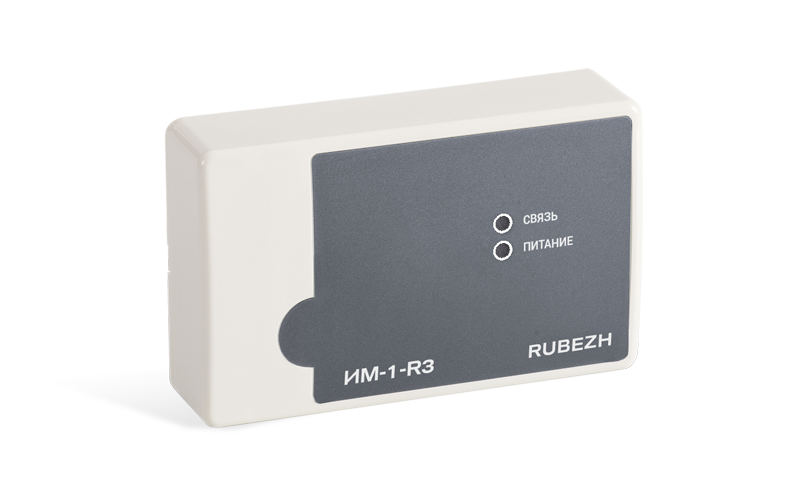

Модуль ИМ-1-R3 выполняет следующие функции:
- преобразование интерфейса Wiegand считывателя или кодонаборного устройства в интерфейс адресной линии связи RS-R3;
- передача считанного кода в прибор Рубеж для постановки/снятия охранных зон и управления сценариями системы;
- индикация режимов работы модуля;
- тестирование работоспособности модуля с помощью кнопки «Тест».
Модуль интерфейсный ИМ-1 прот.R3 позволяет производить подключение считывателя или кодонаборного устройства двумя способами (возможно подключение только одного считывателя к ИМ-1-R3):
- Используя разъем RJ-45;
- Обычное подключение с помощью клеммных колодок под винт.
Модуль ИМ-1-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании модуля..
| Напряжение питания, В | от 10,2 до 14 |
| Ток потребления от АЛС, мА, не более | 0.2 |
| Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, м, не более | 50 |
| Основной протокол обмена данными между модулем и считывателем | WIEGAND-26 |
| Ток потребления от источника питания (без учета подключенного считывателя), мА, не более | 10 мА |
| Степень защиты оболочки | IP30 |
| Масса, г, не более | 150 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 84 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +55 |
| Напряжение питания, В | от 10,5 до 14,2 |
| Ток потребления от АЛС, мА, не более | 0.2 |
| Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, м, не более | 50 |
| Основной протокол обмена данными между модулем и считывателем | WIEGAND-26 |
| Ток потребления от источника питания (без учета подключенного считывателя), мА, не более | 10 мА |
| Степень защиты оболочки | IР20 |
| Масса, г, не более | 150 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 84 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +55 |
Оплата
Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.
Доставка
«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.
Получить приобретённый товар Вы можете удобным для Вас способом:
- Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
- Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.
Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.
- Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.
Тарифы доставки по Москве:
При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:
- зона 3 — 500 руб.;
- зона 1 — 1000 руб.;
- зона 2, 4 — 1500 руб.;
- зона 5 — 2000 руб
Транспортные компании, с которыми мы сотрудничаем:
- Деловые линии
- Байкал-Сервис
- СДЭК
- Энергия
- Другим удобным для вас способом по согласованию
Вас также может заинтересовать:
клавиатура сенсорная, эмулятор ключей ТМ, для управления ППКОП и другими устройствами марки Астра путем ввода PIN-кодов
Подключение к ППКП по сухим контактам. Доп. функции: линейный вход, входы DAP для ВПУ, микрофонного пульта SRM-7020C, встроенный MP3/FM плеер (воспроизведение файлов только с внешнего USB-флэш-накопителя)
Sonar SEP-3352-EX - Релейный блок коммутации резервного питания от АКБ, подключение к блоку SEP-3352, SBB-24xx (АКБ) и усилителям мощности.

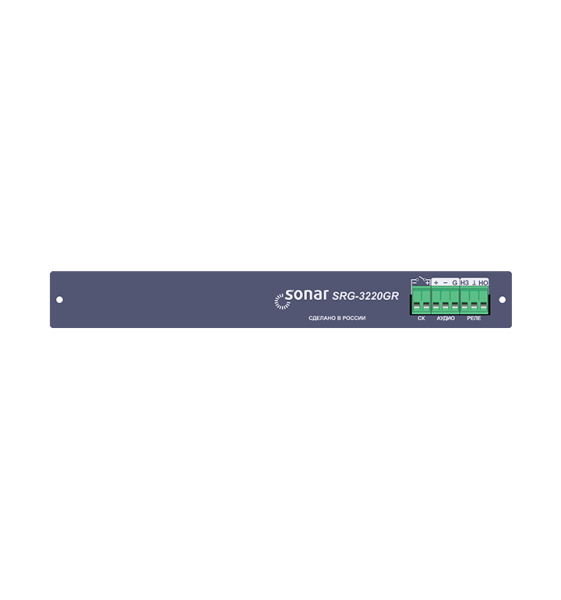

Sonar SRG-3220GR - плата GR (ГОиЧС)
