Модуль мнемотабло ММТ(У) Исп.2

Модуль мнемотабло ММТ(У) Исп.2

Назначение

Обеспечение пожарной сигнализации,  управление  пожарным оповещением  и управление противодымной защитой жилых и административных  зданий,  торговых  и складских помещений, крытых  гаражных комплексов  и автостоянок, других объектов.

Состав ВЭРС-АСД(У) Исп.2

• Системный блок, включающий модуль обработки и управления МОУ(У) Исп.2, модуль резервированного источника питания МИП(У) Исп.2, модуль индикации и ручного управления МИРУ(У) Исп.2 (пульт);
• Индивидуальный этажный модуль ИЭМ(У) Исп.2;
• Модуль технического этажа МТЭ(У) Исп.2;
• Модуль мнемотабло ММТ(У) Исп.2;
• Блок питания для ВЭРС-АСД(У) Исп.2, включающий дополнительный МИП(У) Исп.2. Используется при развёртывании системы в здании от 25 до 48 этажей.

ООО «МПП ВЭРС» выпускает 4 варианта модулей ИЭМ(У) Исп.2:

• ИЭМ-1(У) Исп.2 - Управление 1 или 2 клапанами дымоудаления на 1 этаже. Выходы для управления клапанами дымоудаления 220В.
• ИЭМ-1-01(У) Исп.2 - Управление клапанами дымоудаления на 2 этажах по 1 клапану на 1 этаже. Выходы для управления клапанами дымоудаления 220В.
• ИЭМ-1-02(У) Исп.2 - Управление 1 или 2 клапанами дымоудаления на 1 этаже. Выходы для управления клапанами дымоудаления 24В.
• ИЭМ-1-03(У) Исп.2 - Управление клапанами дымоудаления на 2 этажах по 1 клапану на 1 этаже. Выходы для управления клапанами дымоудаления 24В.

Чтобы обеспечить резервирование питания системы ВЭРС-АСД(У) Исп.2 в здании от 25 до 48 этажей, необходимо подключать последовательно три аккумуляторных батареи номиналом 12В/18А*ч к каждому МИП(У) исп.2.

Особенности

• В системе дымоудаления реализован комплексный алгоритм обеспечения пожарной сигнализации, управления пожарным оповещением и удалением дыма из помещений;
• Модульная конструкция системы дымоудаления;
• Индивидуальная конфигурация в соответствии с архитектурными особенностями конкретного объекта и предъявляемыми к нему требованиями;
• Автоматический режим работы системы дымоудаления;
• Простота и удобство монтажа, инсталляции и эксплуатации;
• Минимизация проводных соединений, использование в системе двух магистралей RS-485 и линии питания модулей (24 В);
• Регистрация событий в энергонезависимой памяти;

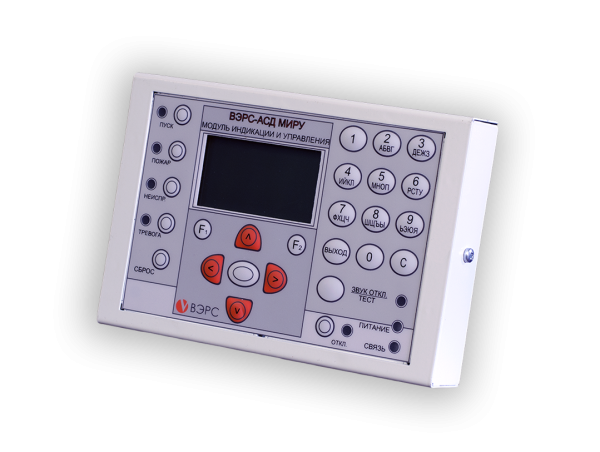

• Ввод конфигурации объекта, мониторинг состояния системы дымоудаления, просмотра журнала событий, ручное управление системой и т.д. при помощи МИРУ(У) Исп.2;
• Наглядное отображение состояния системы дымоудаления в целом и конкретно по каждому этажу при использовании светодиодных табло ММТ(У) Исп.2, устанавливаемых в диспетчерских пунктах;
• Управление клапанами дымоудаления различных типов;
• Контроль состояния клапанов дымоудаления и запорных клапанов вентиляторов;
• Управление лифтом;
• Управление пожарным насосом;
• Управление дренажным насосом;
• Питание всех модулей системы дымоудаления от встроенного источника питания 24 В (МИП(У) Исп.2), резервированного тремя аккумуляторными батареями 18А*ч/12В;
• Контроль наличия сети питания 220 В, при пропадании основного питания автоматическое переключение на резервный фидер и обратно;
• Возможность обслуживания одним ИЭМ(У) Исп.2 двух этажей здания;
• Крепление модулей ИЭМ(У) Исп.2 и МТЭ(У) Исп.2 на DIN-рейку;
• Возможность осуществлять передачу извещений о пожаре на централизованный диспетчерский пульт посредством подключения к МОУ(У) автодозвонной системы “ВЭРС-ПК2/4/8 ТРИО”;
• Элементы системы дымоудаления связываются между собой двумя информационными магистралями, соответствующими промышленному интерфейсу RS-485, кабелями питания модулей 24В, кабелями питания этажных клапанов дымоудаления, приточных и вытяжных вентиляторов, насосов и прочих исполнительных устройств системы;
• На этажах здания устанавливаются ИЭМ(У) Исп.2, к которому подключаются шлейфы пожарной сигнализации, кнопки ручной пожарной сигнализации и управления пожарным насосом, клапаны дымоудаления, световые и звуковые оповещатели;
• Информация о состоянии пожарных извещателей в шлейфах от ИЭМ(У) Исп.2 (МТЭ(У) Исп.2) поступает в МОУ(У) Исп.2. На основании полученных данных МОУ(У) Исп.2 принимает решения об активизации сигналов «ПОЖАР», «НЕИСПРАВНОСТЬ», «ОТКРЫТЬ КЛАПАН» и обработке этих ситуаций в соответствии с заданными алгоритмами функционирования;
• Управление вытяжными и приточными вентиляторами технического этажа осуществляется через модули технического этажа МТЭ(У) Исп.2;
