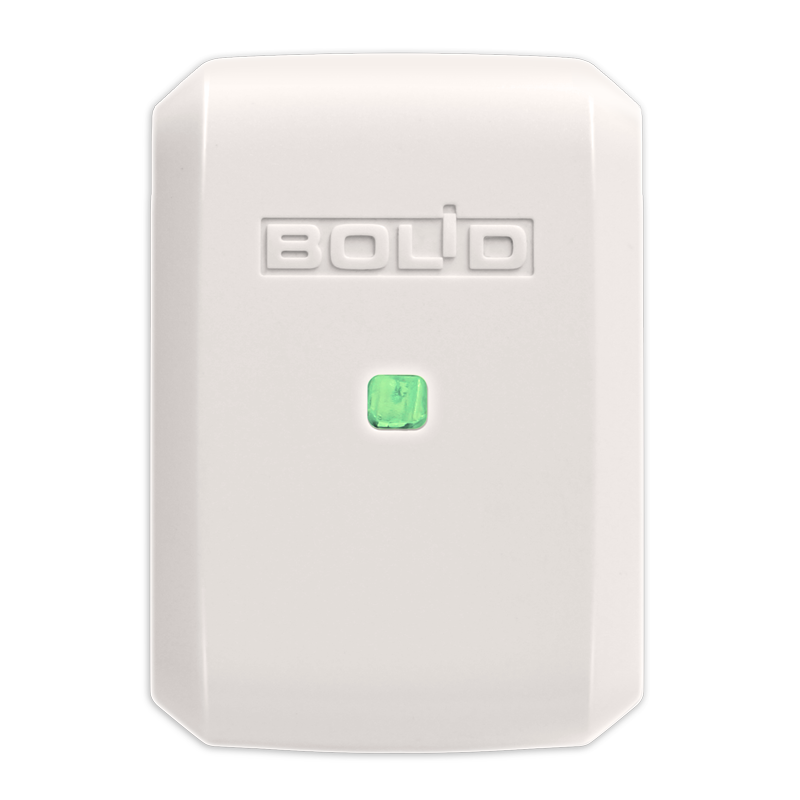

Модуль преобразователя МП 24/5 В предназначен для питания устройств охранно-пожарной сигнализации напряжением 5 В постоянного тока.
Особенности
- фильтрация входных и выходных высокочастотных шумов - возможность питания аппаратуры с чувствительными приемниками;
- защита с автоматическим восстановлением работоспособности:
от перегрузок и коротких замыканий выхода;
от "переполюсовки" и бросков входного напряжения;
- миниатюрный пластиковый корпус для размещения внутри запитываемого оборудования;
- тепловая защита контроллера питания;
- высокий КПД.
Диапазон входного напряжения, В | 10…30 |
Потребляемая мощность: | |
Выходное напряжение, В: | |
- от внешнего источника питания, Вт | 7 |
- номинальное | 5±0.25 |
Степень защиты | IP41 |
Пульсации выходного напряжения (двойная амплитуда) при максимальном токе нагрузки, не более, мВ | 100 |
Диапазон рабочих температур, °С | -30…+50 |
Ток нагрузки, А: | |
Габаритные размеры, мм | 55х38х20 |
- круглосуточный | 0.8 |
Вес, г | 100 |
- кратковременно (до 2 минут) | 1 |
Диапазон входного напряжения, В | 10…30 |
Выходное напряжение, В: | |
- номинальное | 5±0.25 |
Пульсации выходного напряжения (двойная амплитуда) при максимальном токе нагрузки, не более, мВ | 100 |
Ток нагрузки, А: | |
- круглосуточный | 0.8 |
- кратковременно (до 2 минут) | 1 |
Потребляемая мощность: | |
- от внешнего источника питания, Вт | 7 |
Степень защиты | IP41 |
Диапазон рабочих температур, °С | -30…+50 |
Габаритные размеры, мм | 55х38х20 |
Вес, г | 100 |
Диапазон входного напряжения постоянного тока | от 10 до 30 В |
Номинальное выходное напряжение | 5±0,25 В |
Максимальный ток нагрузки | 0,8 А |
Мощность потребления от источника входного напряжения, не более | 7 Вт |
Пульсации выходного напряжения (двойная амплитуда) при максимальном токе нагрузки, не более | 50 мВ |
Диапазон рабочих температур | от минус 30 до +50 °C |
Габаритные размеры МП | не более 38×55×20 мм |
Масса МП | не более 0,1 кг |
Тип монтажа | 1) настенный навесной, 2) внутри устройств или корпуса РИП на "липучке" |
Тип подключения | клеммные колодки под винт. сечение провода 0,2…2,5 кв.мм |
