В часности модуль сопряжения МС-3 предназначен для интеграции адресной системы тм Рубеж с системой Lonta-202.
Модуль сопряжения МС-3 осуществляет сбор событий адресных приемно-контрольных приборов тм Рубеж и доставку их до передатчика RS-202TD-RR.
Выход приемно-контрольного прибора адресной системы тм РУБЕЖ подключается к входу модуля сопряжения МС-3 по интерфейсу RS-485. Модуль сопряжения МС-3 преобразует полученные данные от ППКП тм РУБЕЖ и передает их по интерфейсу RS-485 в передатчик-коммуникатор RS-202TD-RR, который, в свою очередь, передает сигналы на оборудование мониторинговой станции.

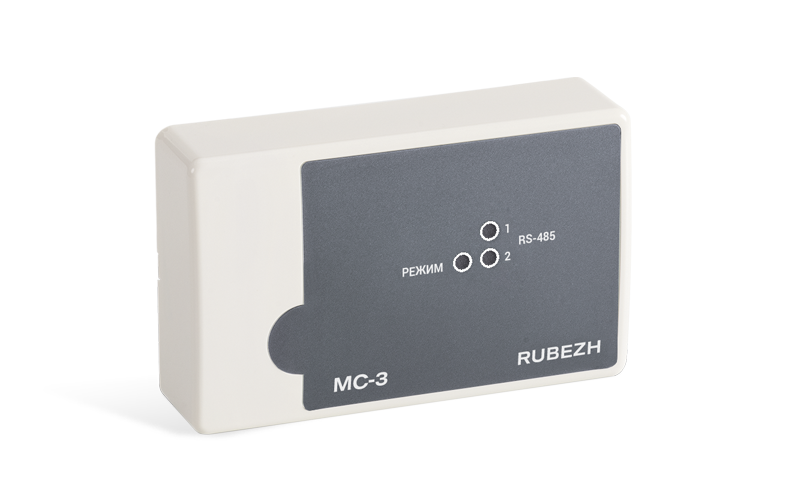

Питание МС-3 осуществляется от источника питания +12 В или USB-разъема компьютера. Время технической готовности МС к работе после включения питания – не более 1 с. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-3.
Светодиодный индикатор РЕЖИМ:
- дежурная индикация с частотой 1 Гц.
Светодиодный индикатор RS-485 «1»:
- при отсутствии обмена с ППКП – не светится;
- при наличии обмена с ППКП мигает с частотой 10 Гц.
Светодиодный индикатор RS-485 «2»:
- при наличии обмена с передатчиком – светится;
- при отсутствии обмена с передатчиком – не светится.
Для подключения ППКП, входящего в состав адресной системы тм РУБЕЖ к системе Lonta-202, необходимо выполнить следующие действия:>
- обучить передатчик-коммуникатор RS-202TD-RR в пульт централизованного наблюдения RS-202PN (согласно руководствам по эксплуатации);
- подключить модуль сопряжения МС-3 к ППКП адресной системы тм РУБЕЖ по интерфейсу RS-485.
- подключить модуль сопряжения МС-3 к передатчику-коммуникатору RS-202TD-RR по интерфейсу RS-485.
Перед монтажом МС-3 должен быть предварительно сконфигурирован. Для конфигурирования необходимо подключить МС-3 к компьютеру через USB интерфейс и установить на компьютер ПО Firesec. Запустить Firesec Администратор. В список устройств добавить МС-3, выставить ему адрес в диапазоне от 1 до 100. Перед записью конфигурации убедиться, что все приемно-контрольные приборы присутствуют в конфигурации, иначе опрос отсутствующего в конфигурации прибора производиться не будет. Выделить МС-3 в списке устройств, открыть меню «Устройство», перейти в подменю «USB», выбрать пункт «Записать конфигурацию в устройство».
| Питание | от USB ПК; От источника питания |
| Напряжение питания, В | 12 |
| Ток потребления при питании 12 В, мА, не более | 120 |
| Интерфейсы для обмена информацией | USB; RS-485 |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Длина кабеля интерфейса USB, м, не более | 2 |
| Степень защиты оболочки | IP30 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 78 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +40 |
| Питание | от USB ПК; От источника питания |
| Напряжение питания, В | 12 |
| Ток потребления при питании 12 В, мА, не более | 120 |
| Интерфейсы для обмена информацией | USB; RS-485 |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Длина кабеля интерфейса USB, м, не более | 2 |
| Степень защиты оболочки | IР20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 84 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +40 |
