Модуль сопряжения МС-КП обеспечивает:
- перевод информационных сигналов формата адресной системы тм Рубеж в формат данных, используемых в протоколе Modbus RTU;
- передачу состояния зон и исполнительных устройств адресной системы тм Рубеж во внешние системы и программное обеспечение сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU;
- прием внешних команд на управление устройствами системы ОПС Рубеж от сторонних систем по протоколу Modbus RTU.
Интерфейс RS-485 работает на скоростях передачи данных из ряда: 9600, 19200, 38400, 57600, 115200 бит/сек.
Шлюз для Modbus:
- тип интерфейса RS-485;
- тип протокола: Modbus-RTU;
- скорость передачи из ряда: 9600, 19200, 38400, 57600, 115200 бит/сек;
- контроль четности: нет, четность, нечетность;
- количество стоповых бит: 1 – с контролем четности; 1 или 2 – без контроля четности;
- максимальная длина пакета – 256 байт.
Время технической готовности МС-КП к работе после подключения – не более 5 секунд.
Питание модулей рекомендуется осуществлять от резервированных источников питания «ИВЭПР 12» или «ИВЭПР 24» с напряжением 12 или 24 вольта.

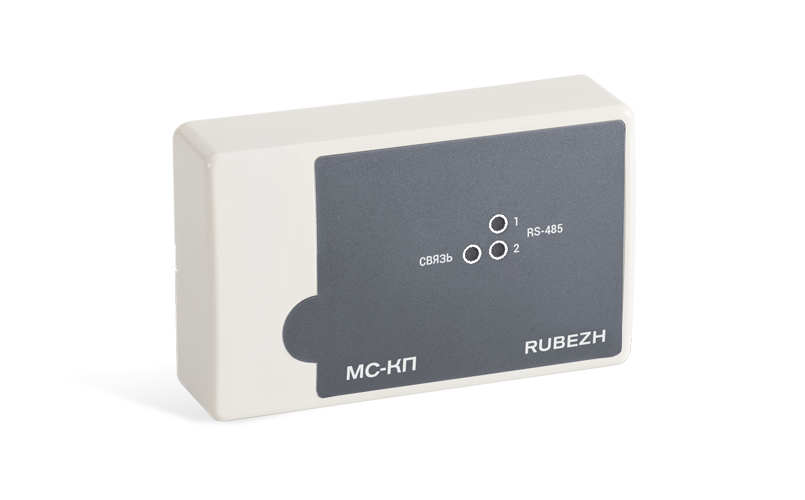

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-КП.
Светодиодный индикатор СВЯЗЬ:
- при наличии питания – мигает с частотой 1 Гц;
- при записи параметров через USB-порт – мигает с частотой 5 Гц.
Светодиодные индикаторы Канал 1 и Канал 2:
- при наличии обмена данными по соответствующему интерфейсу – мигают с частотой обмена;
- при отсутствии обмена данными – не светятся.
| Питание | От источника питания |
| Напряжение питания, В | от 10 до 14 |
| Ток потребления при питании 12 В, мА, не более | 125 |
| Интерфейсы для обмена информацией | USB; RS-485; Modbus |
| Степень защиты оболочки | IP30 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 78 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +40 |
| Питание | От источника питания |
| Напряжение питания, В | от 10 до 30 |
| Ток потребления при питании 12 В, мА, не более | 125 |
| Ток потребления при питании 24 В, мА, не более | 65 |
| Интерфейсы для обмена информацией | USB; RS-485; Modbus |
| Степень защиты оболочки | IР20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 78 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +40 |
