Модуль R3-МС-Е предназначен для использования совместно с приемно-контрольными приборами R3-Рубеж-2ОП.
Модуль сопряжения R3-МС-Е обеспечивает:
- подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
- подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link;
- светодиодную индикацию обмена данными приборов интерфейса R3-Link с компьютером.
Питание модуля R3-МС-Е осуществляется как от внешнего источника питания напряжением 12 или 24 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.
Максимальное количество компьютеров (АРМ), с которых возможно подключение к одному R3-МС-Е, не более 7. При этом максимальное количество одновременно подключенных компьютеров для мониторинга системы, не более двух. R3-МС-Е не рекомендуется использовать с Wi-Fi соединением.
Для надежности работы системы безопасности, к локальной сети, в состав которой входят R3-МС-Е, не рекомендуется подключать оборудование, которое не относится к работе этой системы.
Параметры работы по Ethernet-каналу:
- скорость передачи – 100 Мбит/с;
- режим передачи данных – full-duplex;
- используемый протокол – UDP.

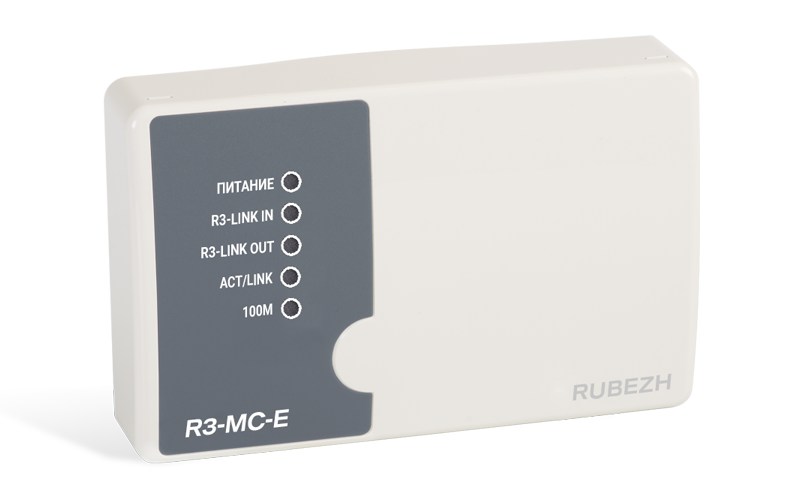

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния R3-МС-Е:
- светодиодный индикатор «HL1» (ПИТАНИЕ) отображающий наличие питания на МС-Е;
- светодиодные индикаторы «HL2» и «HL3», отображающие обмен данными в канале R3-Link;
- светодиодный индикатор «HL5» (ACT/LINK) отображающий обмен данными с сетью Ethernet;
- светодиодный индикатор «HL4» (Скорость обмена) отображающий текущую скорость обмена данными между системой и сетью Ethernet.
Для взаимодействия модуля R3-MC-E с другими модулями и с компьютером необходимо предварительно настроить его. Настройку можно производить с любого устройства, имеющего установленный WEB браузер.
При настройке задаются стандартные параметры IP-устройства, такие как IP адрес, порт обмена данными, маска, шлюз. IP адрес допускается получать автоматически от сервера DHCP. Кроме этого, необходимо задать сетевое имя R3-МС-Е и указать разрешенные для подключения компьютеры. С тех компьютеров, которых не будет в данном списке, доступа к модулю R3-МС-Е не будет.
После завершения сетевых настроек для работы модуля R3-MC-E в составе системы в него необходимо записать конфигурацию с помощью ПО «Firesec».
| Питание | от PoE; От источника питания |
| Напряжение питания, В | от 10,2 до 14,4 или от 20,4 до 28,8 |
| Ток потребления при питании 12 В, мА, не более | 200 |
| Ток потребления при питании 24 В, мА, не более | 100 |
| Интерфейсы для обмена информацией | USB; R3-Link; Ethernet |
| Длина интерфейса R3-Link при объединении устройств в сеть, км, не более | 10 |
| Длина линии между соседними устройствами интерфейса R3-Link, км, не более | 1 |
| Максимальная потребляемая мощность, Вт, не более | 2.5 |
| Степень защиты оболочки | IP20 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
| Питание | от PoE; От источника питания |
| Напряжение питания, В | от 10,2 до 14,4 или от 20,4 до 28,8 |
| Ток потребления при питании 12 В, мА, не более | 200 |
| Ток потребления при питании 24 В, мА, не более | 100 |
| Интерфейсы для обмена информацией | USB; R3-Link; Ethernet |
| Длина интерфейса R3-Link при объединении устройств в сеть, км, не более | 10 |
| Длина линии между соседними устройствами интерфейса R3-Link, км, не более | 1 |
| Максимальная потребляемая мощность, Вт, не более | 2.5 |
| Степень защиты оболочки | IP40 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
