Модуль сопряжения МС-1

()

Модуль сопряжения Рубеж МС-1

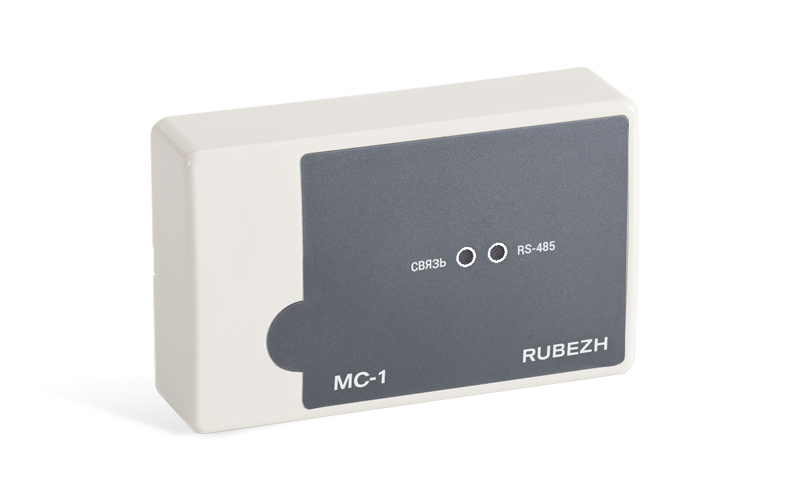

Изображение товара

Модуль сопряжения МС-1 обеспечивает:

  • подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы;
  • подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
  • светодиодную индикацию наличия связи приборов с компьютером.

Функции модулей МС-1 и МС-2 идентичны. Отличие модулей МС-1 и МС-2 заключается в различном количестве выходов для подключения интерфейсов.

Питание модулей осуществляется от USB интерфейса компьютера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.

Светодиодный индикатор Связь:

  • при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц;
  • при наличии обмена с ПК мигает с частотой 5 Гц;
  • при потере связи с ПК – однократные вспышки с периодом 2 секунды.

Светодиодные индикаторы RS-485 «1» и «2»:

  • при отсутствии обмена с ПКП – не светятся;
  • при наличии обмена с ПКП мигают с частотой 10 Гц.



Питание от USB ПК
Интерфейсы для обмена информацией USB; RS-485
Длина кабеля интерфейса RS485, м, не более 1000
Длина кабеля интерфейса USB, м, не более 2
Степень защиты оболочки IP30
Ширина, мм, не более 125
Высота, мм, не более 78
Глубина, мм, не более 37
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -10 до +40

Рубеж
6370
Цена
Розничная цена: 6 370 руб. 6 370 руб.экономия0 руб.
Производитель: Рубеж
Артикул: RBZ-073424
шт В корзину Подписаться В корзине
Быстрый заказ
Запрос на опт
СравнитьВ сравнении В закладкиВ закладках
Заказать монтаж
Способы оплаты
  • Безналичный расчет
Доставка
Описание

Модуль сопряжения МС-1 обеспечивает:

  • подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы;
  • подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
  • светодиодную индикацию наличия связи приборов с компьютером.

Функции модулей МС-1 и МС-2 идентичны. Отличие модулей МС-1 и МС-2 заключается в различном количестве выходов для подключения интерфейсов.

Питание модулей осуществляется от USB интерфейса компьютера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.

Светодиодный индикатор Связь:

  • при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц;
  • при наличии обмена с ПК мигает с частотой 5 Гц;
  • при потере связи с ПК – однократные вспышки с периодом 2 секунды.

Светодиодные индикаторы RS-485 «1» и «2»:

  • при отсутствии обмена с ПКП – не светятся;
  • при наличии обмена с ПКП мигают с частотой 10 Гц.



Питание от USB ПК
Интерфейсы для обмена информацией USB; RS-485
Длина кабеля интерфейса RS485, м, не более 1000
Длина кабеля интерфейса USB, м, не более 2
Степень защиты оболочки IP30
Ширина, мм, не более 125
Высота, мм, не более 78
Глубина, мм, не более 37
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -10 до +40
Характеристики
Питание от USB ПК
Интерфейсы для обмена информацией USB; RS-485
Длина кабеля интерфейса RS485, м, не более 1000
Длина кабеля интерфейса USB, м, не более 2
Степень защиты оболочки IР20
Масса, г, не более 200
Ширина, мм, не более 125
Высота, мм, не более 84
Глубина, мм, не более 37
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -10 до +40
