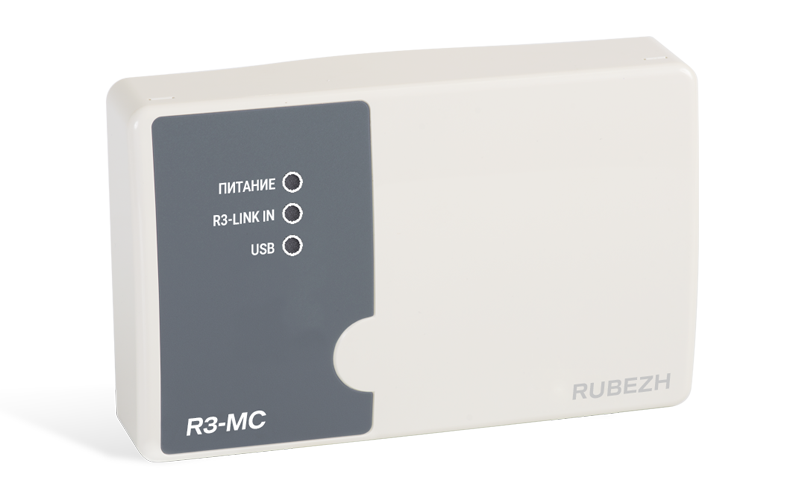

Модуль сопряжения R3-МС является универсальным устройством, сопрягающим приборы и устройства интерфейса R3-Link с другими сторонними интерфейсами. Модуль R3-МС преобразует потоки данных интерфейса R3-Link и передает их в другие интерфейсы, такие как USB, RS-485, RS-232, TTL и обратно.
Прошивка одна, модуль R3-МС может выполнять передачу на компьютер и одновременно одну из остальных функций:
Связь приборов интерфейса R3-Link с компьютером: подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов и устройств к USB порту компьютера для конфигурирования всей системы, вывода на мониторинг и управления всеми элементами системы R3-Рубеж;
Передача тревожных сообщений от приборов интерфейса R3-Link в системы мониторинга: прием данных из интерфейса R3-Link, перевод этих данных в протокол ContactID и трансляция этих сообщений в интерфейс RS-485 (RS-232) для передачи их на:
- передатчик RS-202TD-RR системы мониторинга Lonta-202, Lonta Optima, «Базальт» компании «Альтоника»;
- прибор объектовый оконечный ОКО-3-А-ООУ в систему передачи извещений компании «Око»;
- объектовую панелью «Союз-GSM» C.Nord (GSM / Ethernet).
Сопряжение приборов интерфейса R3-Link с оборудованием сторонних производителей по протоколу Modbus RTU: перевод информационных сигналов от приборов интерфейса R3-Link адресной системы Рубеж в формат данных, используемых в протоколе Modbus RTU, и выдача этих данных в порт интерфейса RS-485. Данное сопряжение позволяет передавать состояния зон и исполнительных устройств адресной системы Рубеж во внешние системы сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU, а также принимать внешние команды от сторонних систем по протоколу Modbus RTU для управления устройствами системы Рубеж.
Организация шлюза между двумя разными интерфейсами R3-Link: обеспечивается межинтерфейсный обмен командами по управлению сценариями работы приборов R3-Рубеж-2ОП и контроллеров R3-Рубеж-КАУ2, находящихся в разных интерфейсах R3-Link. Шлюз, осуществляя взаимно перекрестные связи между приборами двух разных интерфейсов R3-Link по запуску сценариев, выполняет роль локального маршрутизатора до 1000 двунаправленных межинтерфейсных связей.
На лицевой стороне модуля R3-МС расположены светодиодные индикаторы, предназначенные для индикации текущего состояния модуля:
- светодиодный индикатор ПИТАНИЕ, отображающий наличие питания на R3-МС;
- светодиодный индикатор R3-LINK, отображающий обмен данными в канале R3-Link; светодиодный индикатор USB, отображающий обмен данными с компьютером;
- светодиодный индикатор RS-485, отображающий наличие обмена данными с внешними устройствами.
| Питание | от USB ПК; От источника питания |
| Напряжение питания, В | от 10,2 до 14,4 или от 20,4 до 28,8 |
| Ток потребления при питании 12 В, мА, не более | 200 |
| Ток потребления при питании 24 В, мА, не более | 100 |
| Интерфейсы для обмена информацией | USB; R3-Link; RS-485 |
| Длина интерфейса R3-Link при объединении устройств в сеть, км, не более | 10 |
| Длина линии между соседними устройствами интерфейса R3-Link, км, не более | 1 |
| Степень защиты оболочки | IP20 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
| Питание | от USB ПК; От источника питания |
| Напряжение питания, В | от 10,2 до 14,4 или от 20,4 до 28,8 |
| Ток потребления при питании 12 В, мА, не более | 200 |
| Ток потребления при питании 24 В, мА, не более | 100 |
| Интерфейсы для обмена информацией | USB; R3-Link; RS-485 |
| Длина интерфейса R3-Link при объединении устройств в сеть, км, не более | 10 |
| Длина линии между соседними устройствами интерфейса R3-Link, км, не более | 1 |
| Степень защиты оболочки | IP40 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
