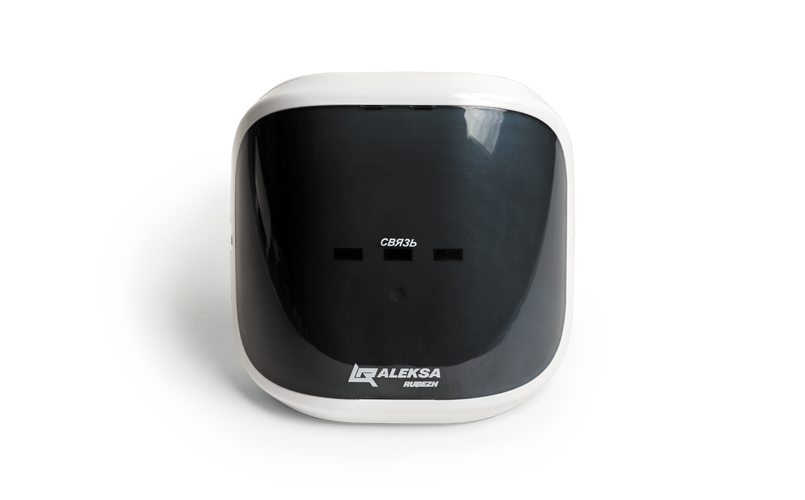

Модуль управления реле представляет собой дистанционно управляемый переключатель.
Модуль управления реле обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, модуль управления реле позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН.
МР выполняет следующие функции:
- коммутация (замыкание или размыкание) цепей управления исполнительными устройствами в соответствии с командами прибора;
- индикация состояния МР; контроль состояния элемента питания;
- тестирование с помощью кнопки ТЕСТ или оптического тестера ОТ-1;
- контроль вскрытия корпуса
| Количество каналов внутри частотного диапазона | 8 |
| Максимальный коммутируемый постоянный и переменный ток, А, не более | 1 |
| Время непрерывной работы устройства от основного элемента питания, лет, не менее | 3 |
| Количество релейных выходов | 1 |
| Время непрерывной работы устройства от резервного элемента питания, месяцев, не менее | 2 |
| Тип устанавливаемых элементов питания: основной и резервной | XL-060F Std и CR2032 |
| Дальность связи в прямой видимости, м, не более | 400 |
| Рабочая частота, МГц | 433 |
| Мощность излучения, мВт | 10 |
| Степень защиты оболочки | IP20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 110 |
| Высота, мм, не более | 110 |
| Глубина, мм, не более | 53 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +55 |
| Количество каналов внутри частотного диапазона | 8 |
| Максимальный коммутируемый постоянный и переменный ток, А, не более | 1 |
| Время непрерывной работы устройства от основного элемента питания, лет, не менее | 3 |
| Количество релейных выходов | 1 |
| Время непрерывной работы устройства от резервного элемента питания, месяцев, не менее | 2 |
| Тип устанавливаемых элементов питания: основной и резервной | XL-060F Std и CR2032 |
| Дальность связи в прямой видимости, м, не более | 400 |
| Рабочая частота, МГц | 433 |
| Мощность излучения, мВт | 10 |
| Степень защиты оболочки | IP20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 110 |
| Высота, мм, не более | 110 |
| Глубина, мм, не более | 53 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +55 |
