Для ИБП STR1102SL, STR1102L, STR1102LD, STR1103SL, STR1103L
Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных ИБП серии STR мощностью 2-3 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть в обход ИБП, что позволяет проводить настройку, сервисное обслуживание и замену ИБП без прекращения подачи электропитания к подключённому оборудованию. Модули внешнего байпаса серии EBM для данной серии ИБП выпускаются в стоечном исполнении.
Разъемы для подключения нагрузки к байпасу разделены на две группы: приоритетная нагрузка и неприоритетная нагрузка, как и на самом ИБП.
Описание режимов работы модулей внешнего байпаса серии EBM

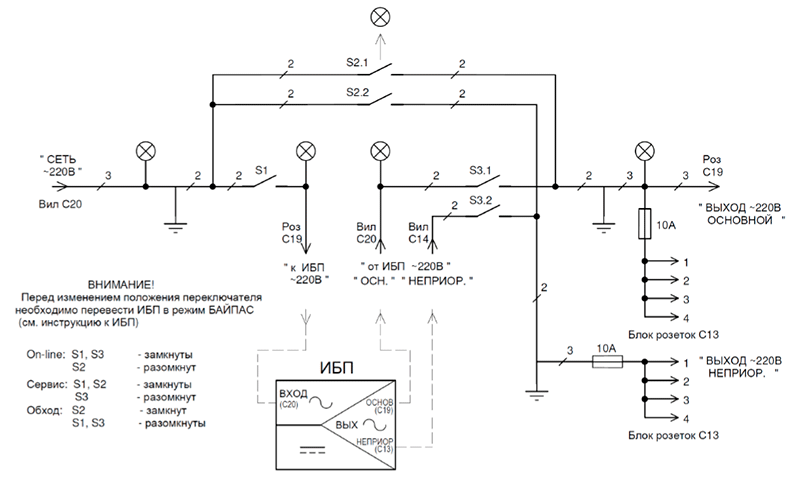

Модуль внешнего байпаса серии EBM, разработанный для ИБП серии STR мощностью 2-3 кВА, имеет три режима работы: ON-LINE, СЕРВИС и ОБХОД, для каждого из которых характерно определённое состояние контактов S1, S2 и S3.
- режим ON-LINE: нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут).
- режим СЕРВИС: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут).
- режим ОБХОД: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты).
Особенности:
- «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).
- Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
- Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
- Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
| Общие характеристики | ||
|---|---|---|
| Исполнение | стоечное (Rack, 19'') | |
| Тип входной сети | однофазная, трехпроводная (L, N, PE) | |
| Номинальное входное напряжение, В | 220 | |
| Номинальная входная частота, Гц | 50 | |
| Время переключения (в режим ОБХОД), мс | 0 | |
| Светодиодные индикаторы (наличие напряжения), шт. | 5 | |
| Переключение режимов работы | трехпозиционный многосекционный переключатель | |
| Коммутация нейтрального проводника | да | |
| Предохранитель розеток IEC-320-C13 | 10A | |
| Подключение | ||
| Тип разъема для подключения к сети переменного тока | IEC-320-C20 (подключение производится с помощью сетевого шнура «Вилка Schuko – С19», входящего в комплект поставки ИБП) | |
| Тип разъема для подключения ко входу ИБП | IEC-320-C19 (подключение производится с помощью сетевого шнура «С20 – С19», входящего в комплект поставки EBM) | |
| Тип разъема для подключения к выходу ИБП | Основной: IEC-320-C20 (подключение производится с помощью кабеля «С20 – С19», входящего в комплект поставки EBM) Неприоритетный: Неприоритетный: IEC-320-C14 (подключение производится с помощью кабеля «С14 – С13», входящего в комплект поставки EBM) | |
| Тип разъема для подключения нагрузки | Основной: IEC-320-C13 (4 шт.) IEC-320-C19 (1 шт.) Неприоритетный: IEC-320-C13 (4 шт.) | |
| Эксплуатационные характеристики | ||
| Диапазон рабочей температуры, 0С | от 0 до 50 | |
| Диапазон температуры хранения,0С | от -60 до 50 | |
| Относительная влажность, % | от 0 до 98 (без конденсата) | |
Комплектация:
Модуль внешнего байпаса EBM-03-RС-PN - 1 шт.
Кабель нагрузки С14-С13-1,5-3x0,75 - 1 шт.
Кабель нагрузки С20-С19-1,8-3x1,5 - 2 шт.
Руководство по эксплуатации - 1 шт.
| Модель | EBM-03-RС-PN |
| Исполнение | рэковое |
| Размер без упаковки (ШхВхГ), мм | 88х483х168 |
| Масса, кг | 3 |
