Для ИБП ST1103L/ ST1103SL

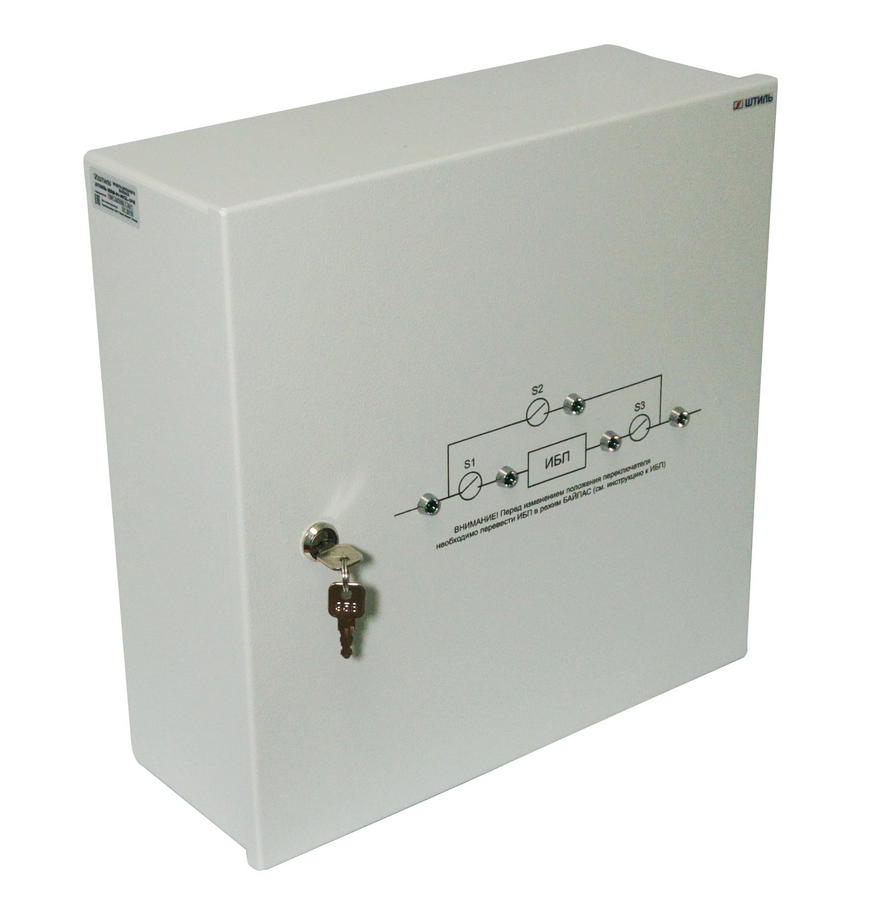

Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных ИБП серии ST мощностью 1-3 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть, что позволяет проводить настройку, сервисное обслуживание и замену источника бесперебойного питания без прекращения подачи электропитания к подключённому оборудованию. Модули внешнего байпаса серии EBM для данной серии ИБП выпускаются в настенном исполнении.
Описание режимов работы модулей внешнего байпаса серии EBM
Модуль внешнего байпаса серии EBM, разработанный для ИБП серии ST мощностью 1-3 кВА, имеет три режима работы: ON-LINE, СЕРВИС и ОБХОД, для каждого из которых характерно определённое состояние контактов S1, S2 и S3.
- режим ON-LINE: нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут).
Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.
- режим СЕРВИС: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут).
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.
- режим ОБХОД: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты).
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.
Особенности:
- «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).
- Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
- Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
- Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
Кабель нагрузки С20-С19-1,8-3x1,5 (2 шт.), руководство по эксплуатации (1 шт.).
| Общие характеристики | |
|---|---|
| Исполнение | настенное (wall) |
| Тип входной сети | однофазная, трехпроводная (L, N, PE) |
| Номинальное входное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
| Время переключения (в режим ОБХОД), мс | 0 |
| Светодиодные индикаторы (наличие напряжения), шт. | 5 |
| Переключение режимов работы | трехпозиционный многосекционный переключатель |
| Коммутация нейтрального проводника | да |
| УЗИП на входе ВРУ | нет |
| Подключение | |
| Входное подключение | клеммы (L, N, PE) |
| Выходное подключение | автоматы 1хС16, 1хС10, 2хС6, 2хС4 |
| Рекомендованный автомат на внешнем РЩ | С20, провод: 2,5 мм2 |
| Эксплуатационные характеристики | |
| Диапазон рабочей температуры, 0С | от 0 до 50 |
| Диапазон температуры хранения,0С | от -60 до 50 |
| Относительная влажность, % | от 0 до 98 (без конденсата) |
Комплектация:
Модуль внешнего байпаса EBM-03-WСL-1 - 1 шт.
Кабель нагрузки С20-С19-1,8-3x1,5 - 2 шт.
Руководство по эксплуатации - 1 шт.
| Модель | EBM-03-WCL-1 |
| Номинальное входное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
| Исполнение | настенное |
| Размер без упаковки (ШхВхГ), мм | 370x370x140 |
| Масса, кг | 6 |
| Диапазон температуры окружающей среды, °С | от 0 до 50 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | от -60 до 50 |
| Относительная влажность воздуха, % | от 0 до 98 (без конденсата) |
