Модуль внешнего байпаса EBM-03-WTL-1

()

Модуль внешнего байпаса EBM-03-WTL-1

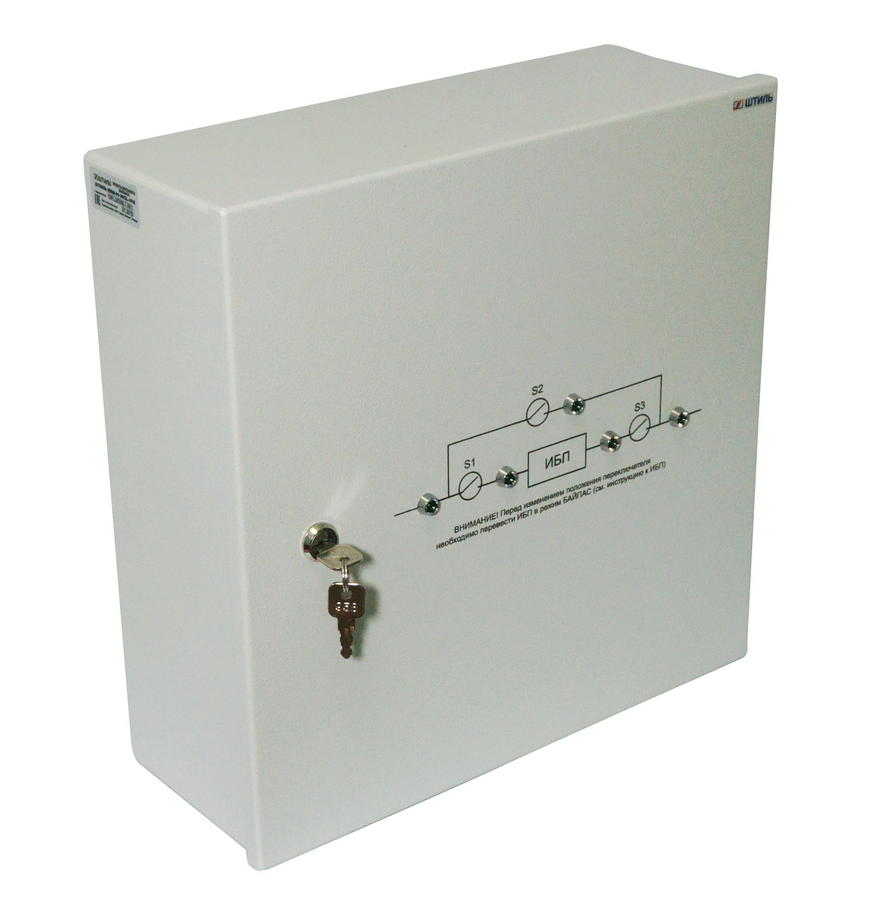

Изображение товара

Для ИБП ST1103TL

Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных ИБП серии ST мощностью 1-3 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть, что позволяет проводить настройку, сервисное обслуживание и замену источника бесперебойного питания без прекращения подачи электропитания к подключённому оборудованию. Модули внешнего байпаса серии EBM для данной серии ИБП выпускаются в настенном исполнении.

Описание режимов работы модулей внешнего байпаса серии EBM

Модуль внешнего байпаса серии EBM, разработанный для ИБП серии ST мощностью 1-3 кВА, имеет три режима работы: ON-LINE, СЕРВИС и ОБХОД, для каждого из которых характерно определённое состояние контактов S1, S2 и S3.

  • режим ON-LINE: нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут).

Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

  • режим СЕРВИС: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут).

Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

  • режим ОБХОД: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты).


Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Особенности:

  1. «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).
  2. Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
  3. Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
  4. Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
Комплектация:
Кабель нагрузки Т-Т-1-3x2,5 (1 шт.), кабель нагрузки Т-Т-1-2x2,5 (1 шт.), руководство по эксплуатации (1 шт.).
Общие характеристики
Исполнение настенное (wall)
Тип входной сети однофазная, трехпроводная (L, N, PE)
Номинальное входное напряжение, В 220
Номинальная входная частота, Гц 50
Время переключения (в режим ОБХОД), мс 0
Светодиодные индикаторы (наличие напряжения), шт. 5
Переключение режимов работы трехпозиционный многосекционный переключатель
Коммутация нейтрального проводника да
УЗИП на входе ВРУ нет
Подключение
Входное подключение
 клеммы (L, N, PE)
Выходное подключение
 автоматы 1хС16, 1хС10, 2хС6, 2хС4
Рекомендованный автомат на внешнем РЩ С32, провод: 4 мм2
Эксплуатационные характеристики
Диапазон рабочей температуры, 0С от 0 до 50
Диапазон температуры хранения,0С от -60 до 50
Относительная влажность, % от 0 до 98 (без конденсата)

Комплектация:

Модуль внешнего байпаса EBM-03-WTL-1 - 1 шт.

Кабель нагрузки Т-Т-1-3x2,5 - 1 шт.

Кабель нагрузки Т-Т-1-2x2,5 - 1 шт.

Руководство по эксплуатации - 1 шт.


МодельEBM-03-WTL-1
Номинальное входное напряжение, В220
Номинальная входная частота, Гц50
Исполнениенастенное
Размер без упаковки (ШхВхГ), мм370x370x140
Масса, кг6
Диапазон температуры окружающей среды, °Сот 0 до 50
Диапазон температуры окружающей среды при транспортировке и хранении, °Сот -60 до 50
Относительная влажность воздуха, %от 0 до 98 (без конденсата)
