Для ИБП SR3110L
Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных (трехфазный вход, однофазный выход) ИБП серии SR мощностью 10 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть в обход ИБП, что позволяет проводить настройку, сервисное обслуживание и замену ИБП без прекращения подачи электропитания к подключённому оборудованию. Модули внешнего байпаса серии EBM для данной серии ИБП выпускаются в стоечном исполнении.
Описание режимов работы модулей внешнего байпаса серии EBM
Модуль внешнего байпаса разработан специально для ИБП с трехфазным входом и однофазным выходом, оснащенных отдельным вводом для подключения цепей байпаса, и имеет два независимыми ввода для подключения внешних источников питания (см. схемы ниже): «Сеть 1» подключается в цепи питания автоматического электронного байпаса ИБП, а «Сеть 2» подключается к цепи питания выпрямителей ИБП. При отсутствии необходимости в подключении двух внешних источников питания, между входами устанавливается перемычка L1-L1.
Модель EBM-10/31-RT имеет три режима работы: ON-LINE ,СЕРВИС и ОБХОД, для каждого из которых характерно определённое состояние контактов S1, S2, S3 и S4.
- режим ON-LINE: нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2 (контакты S1, S2, S4 замкнуты, а S2 разомкнут).
- режим СЕРВИС: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2. ИБП работает на холостом ходу (контакты S1, S2, S3 замкнуты, а S4 разомкнут).
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.
- режим ОБХОД: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S3 замкнут, а S1, S2 и S4 разомкнуты).
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.
Особенности:
- «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).

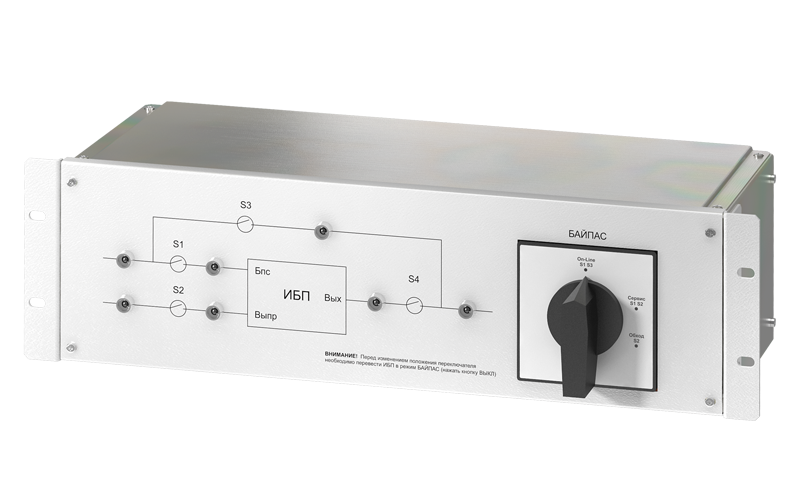

- Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
- Поддержка использования резервного независимого энерговвода, подключённого к отдельному входу автоматического байпаса ИБП.
- Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
- Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
| Общие характеристики | |
|---|---|
| Исполнение | стоечное (Rack, 19'') |
| Тип входной сети | трехфазная пятипроводная (L1, L2, L3, N, PE) |
| Номинальное входное напряжение, В | 380/220 |
| Номинальная входная частота, Гц | 50 |
| Время переключения (в режим ОБХОД), мс | 0 |
| Светодиодные индикаторы (наличие напряжения), шт. | 6 |
| Переключение режимов работы | трехпозиционный многосекционный переключатель |
| Коммутация нейтрального проводника | да |
| Автомат входной цепи | С63 |
| Подключение | |
| Тип разъема для подключения к сети переменного тока | клеммы (L1, L2, L3, N, PE) клеммы (Lb, Nb) |
| Тип разъема для подключения ко входу ИБП | клеммы (L1, L2, L3, Lb, N, PE) (подключение производится с помощью кабеля Т – Т, входящего в комплект поставки модуля EBM) |
| Тип разъема для подключения к выходу ИБП | клеммы (L, N) (подключение производится с помощью кабеля Т – Т, входящего в комплект поставки модуля EBM) |
| Тип разъема для подключения нагрузки | IEC-320-C13 (6 шт.), клеммы (L, N, PE) |
| Эксплуатационные характеристики | |
| Диапазон рабочей температуры, 0С | от 0 до 50 |
| Диапазон температуры хранения,0С | от -60 до 50 |
| Относительная влажность, % | от 0 до 98 (без конденсата) |
Комплектация:
Модуль внешнего байпаса EBM-10/31-RT - 1 шт.
Кабель нагрузки Т-Т-1-6x10 - 1 шт.
Кабель нагрузки Т-Т-1-2x10 - 1 шт.
Руководство по эксплуатации - 1 шт.
| Модель | EBM-10/31-RT |
| Номинальное входное напряжение, В | 380/220 |
| Номинальная входная частота, Гц | 50 |
| Исполнение | рэковое |
| Размер без упаковки (ШхВхГ), мм | 483x133x170 |
| Масса, кг | 4 |
| Диапазон температуры окружающей среды, °С | от 0 до 50 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | от -60 до 50 |
| Относительная влажность воздуха, % | от 0 до 98 (без конденсата) |
