Модуль внешнего байпаса EBM-10/31-WTL-1PT

Модуль внешнего байпаса EBM-10/31-WTL-1PT

для ИБП ST3110L/ ST3110SL

Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных (трехфазный вход, однофазный выход) ИБП серии ST мощностью 10 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть, что позволяет проводить настройку, сервисное обслуживание и замену источника бесперебойного питания без прекращения подачи электропитания к подключённому оборудованию. Модули внешнего байпаса серии EBM для данной серии ИБП выпускаются в настенном исполнении.

Описание режимов работы модулей внешнего байпаса серии EBM

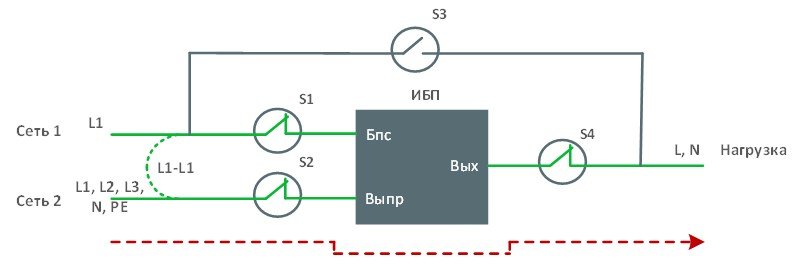

Все модели модулей внешнего байпаса разработаны специально для ИБП с трехфазным входом и однофазным выходом, оснащенных отдельным вводом для подключения цепей байпаса, и имеют два независимыми ввода для подключения внешних источников питания (см. схемы ниже): «Сеть 1» подключается в цепи питания автоматического электронного байпаса ИБП, а «Сеть 2» подключается к цепи питания выпрямителей ИБП. При отсутствии необходимости в подключении двух внешних источников питания, между входами устанавливается перемычка L1-L1.

Модули внешнего байпаса имеют три режима работы: ON-LINE, СЕРВИС и ОБХОД, для каждого из которых характерно определённое состояние контактов S1, S2, S3 и S4.

• режим ON-LINE: нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2 (контакты S1, S2, S4 замкнуты, а S2 разомкнут).

Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на Сеть 1.

• режим СЕРВИС: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2. ИБП работает на холостом ходу (контакты S1, S2, S3 замкнуты, а S4 разомкнут).

Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

• режим ОБХОД: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S3 замкнут, а S1, S2 и S4 разомкнуты).

Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Особенности:

1. «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).
2. Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
3. Поддержка использования резервного независимого энерговвода, подключённого к отдельному входу автоматического байпаса ИБП.
4. Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
5. Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.

Комплектация:
Кабель нагрузки Т-Т-1-6x10 (1 шт.), кабель нагрузки Т-Т-1-2x10 (1 шт.), руководство по эксплуатации (1 шт.).

Общие характеристики
Исполнение	настенное (wall)
Тип входной сети	трехфазная пятипроводная (L1, L2, L3, N, PE)
Номинальное входное напряжение, В	380/220
Номинальная входная частота, Гц	50
Время переключения (в режим ОБХОД), мс	0
Светодиодные индикаторы (наличие напряжения), шт.	7
Отдельный ввод для электронного автоматического байпаса	да
Переключение режимов работы	трехпозиционный многосекционный переключатель
Коммутация нейтрального проводника	да
Количество энерговводов	1
УЗИП на входе ВРУ	да
Подключение
Входное подключение	клеммы
Выходное подключение	автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6
Рекомендованный автомат на внешнем РЩ	С80, провод: 16 мм2
Способ подключения зарядного устройства или сервисных потребителей	клеммная колодка
Эксплуатационные характеристики
Диапазон рабочей температуры, 0С	от 0 до 50
Диапазон температуры хранения,0С	от -60 до 50
Относительная влажность, %	от 0 до 98 (без конденсата)

Комплектация:

Модуль внешнего байпаса EBM-10/31-WTL-1PT - 1 шт.

Кабель нагрузки Т-Т-1-6x10 - 1 шт.

Кабель нагрузки Т-Т-1-2x10 - 1 шт.

Руководство по эксплуатации - 1 шт.

Модель	EBM-10/31-WTL-1PT
Номинальное входное напряжение, В	380/220
Номинальная входная частота, Гц	50
Исполнение	настенное
Размер без упаковки (ШхВхГ), мм	470x470x170
Масса, кг	9
Диапазон температуры окружающей среды, °С	от 0 до 50
Диапазон температуры окружающей среды при транспортировке и хранении, °С	от -60 до 50
Относительная влажность воздуха, %	от 0 до 98 (без конденсата)

Штиль Ссылка на страницу товара
