для ИБП ST3110L/ ST3110SL

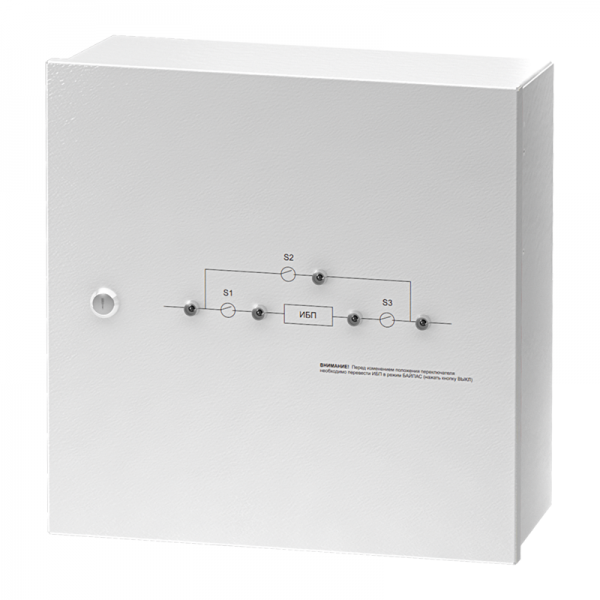

Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных (трехфазный вход, однофазный выход) ИБП серии ST мощностью 10 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть, что позволяет проводить настройку, сервисное обслуживание и замену источника бесперебойного питания без прекращения подачи электропитания к подключённому оборудованию. Модули внешнего байпаса серии EBM для данной серии ИБП выпускаются в настенном исполнении.
Описание режимов работы модулей внешнего байпаса серии EBM
Все модели модулей внешнего байпаса разработаны специально для ИБП с трехфазным входом и однофазным выходом, оснащенных отдельным вводом для подключения цепей байпаса, и имеют два независимыми ввода для подключения внешних источников питания (см. схемы ниже): «Сеть 1» подключается в цепи питания автоматического электронного байпаса ИБП, а «Сеть 2» подключается к цепи питания выпрямителей ИБП. При отсутствии необходимости в подключении двух внешних источников питания, между входами устанавливается перемычка L1-L1.
Модули внешнего байпаса имеют три режима работы: ON-LINE, СЕРВИС и ОБХОД, для каждого из которых характерно определённое состояние контактов S1, S2, S3 и S4.
- режим ON-LINE: нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2 (контакты S1, S2, S4 замкнуты, а S2 разомкнут).
- режим СЕРВИС: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2. ИБП работает на холостом ходу (контакты S1, S2, S3 замкнуты, а S4 разомкнут).
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.
- режим ОБХОД: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S3 замкнут, а S1, S2 и S4 разомкнуты).
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.
Особенности:
- «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).
- Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
- Поддержка использования резервного независимого энерговвода, подключённого к отдельному входу автоматического байпаса ИБП.
- Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
- Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
Кабель нагрузки Т-Т-1-6x10 (1 шт.), кабель нагрузки Т-Т-1-2x10 (1 шт.), руководство по эксплуатации (1 шт.).
| Общие характеристики | |
|---|---|
| Исполнение | настенное (wall) |
| Тип входной сети | трехфазная пятипроводная (L1, L2, L3, N, PE) |
| Номинальное входное напряжение, В | 380/220 |
| Номинальная входная частота, Гц | 50 |
| Время переключения (в режим ОБХОД), мс | 0 |
| Светодиодные индикаторы (наличие напряжения), шт. | 7 |
| Отдельный ввод для электронного автоматического байпаса | да |
| Переключение режимов работы | трехпозиционный многосекционный переключатель |
| Коммутация нейтрального проводника | да |
| Количество энерговводов | 2 |
| УЗИП на входе ВРУ | да |
| Подключение | |
| Входное подключение | клеммы |
| Выходное подключение | автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6 |
| Рекомендованный автомат на внешнем РЩ | С80, провод: 16 мм2 |
| Способ подключения зарядного устройства или сервисных потребителей | клеммная колодка |
| Эксплуатационные характеристики | |
| Диапазон рабочей температуры, 0С | от 0 до 50 |
| Диапазон температуры хранения,0С | от -60 до 50 |
| Относительная влажность, % | от 0 до 98 (без конденсата) |
Комплектация:
Модуль внешнего байпаса EBM-10/31-WTL-2PT - 1 шт.
Кабель нагрузки Т-Т-1-6x10 - 1 шт.
Кабель нагрузки Т-Т-1-2x10 - 1 шт.
Руководство по эксплуатации - 1 шт.
| Модель | EBM-10/31-WTL-2PT |
| Номинальное входное напряжение, В | 380/220 |
| Номинальная входная частота, Гц | 50 |
| Исполнение | настенное |
| Размер без упаковки (ШхВхГ), мм | 470x470x170 |
| Масса, кг | 9 |
| Диапазон температуры окружающей среды, °С | от 0 до 50 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | от -60 до 50 |
| Относительная влажность воздуха, % | от 0 до 98 (без конденсата) |
