Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных ИБП серии SR мощностью 6-10 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть в обход ИБП, что позволяет проводить настройку, сервисное обслуживание и замену ИБП без прекращения подачи электропитания к подключённому оборудованию.
Описание режимов работы модулей внешнего байпаса серии EBM
Модуль внешнего байпаса серии EBM, разработанный для ИБП серии SR мощностью 6-10 кВА, предназначенный для одиночной работы ИБП (модель EBM-10-R), имеет три режима работы: ON-LINE ,СЕРВИС и ОБХОД, для каждого из которых характерно определённое состояние контактов S1, S2 и S3.

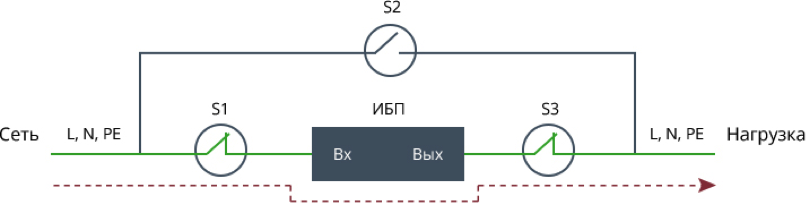

- режим ON-LINE: нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут).
Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.
- режим СЕРВИС: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут).
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

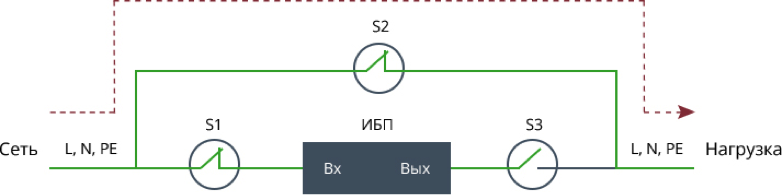

- режим ОБХОД: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты).
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

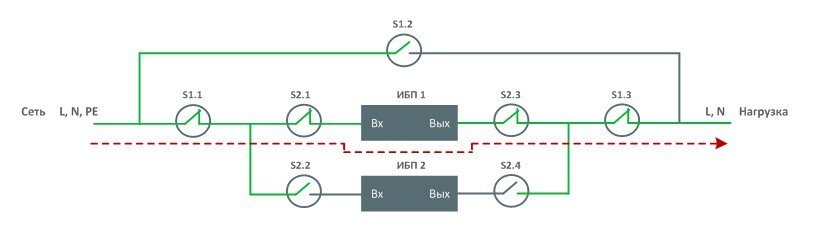

Модуль внешнего байпаса серии EBM, предназначенный для параллельной работы двух ИБП (модель EBM-10-2R) имеет 2 кулачковых переключателя. Первый переключатель содержит три позиции, каждая из которых соответствует режимам работы: ИБП,СЕРВИС и ОБХОД. Для каждого режима характерно определённое состояние контактов S1.1, S1.2 и S1.3 (работа по описанному выше принципу для модели EBM-10-R). Второй переключатель имеет три позиции, каждая из которых соответствует режимам работы: НОРМА, ИБП 1 и ИБП 2. Для каждого режима характерно определённое состояние контактов S2.1, S2.2 и S2.3 и S2.4.
- режим НОРМА: нагрузка подключена к общему выходу обоих ИБП, цепи питания которых подключены к питающей сети (контакты S2.1, S2.2, S2.3 и S2.4 замкнуты).
Данный режим является основным: нагрузка питается от инверторов ИБП с соблюдением режима резервирования N+1, при неисправности или перегрузке инверторов внутренние электронные автоматические байпасы переключают нагрузку на сеть.
- режим ИБП 1: нагрузка подключена к выходу ИБП 1, цепь питания и выход ИБП 2 разомкнуты (контакты S2.1, S2.3 замкнуты, а S2.2 и S2.4 разомкнуты).
Режим «ИБП 1» используется для проведения регламентных работ по техническому обслуживанию ИБП 2 в случаях, когда перевод потребителей на питание от внешней сети неприемлем.
- режим ИБП 2: нагрузка подключена к выходу ИБП 2, цепь питания и выход ИБП 1 разомкнуты (контакты S2.1, S2.3 разомкнуты, а S2.2 и S2.4 замкнуты).
Режим «ИБП 2» используется для проведения регламентных работ по техническому обслуживанию ИБП 1, когда перевод потребителей на питание от внешней сети неприемлем.
- «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).

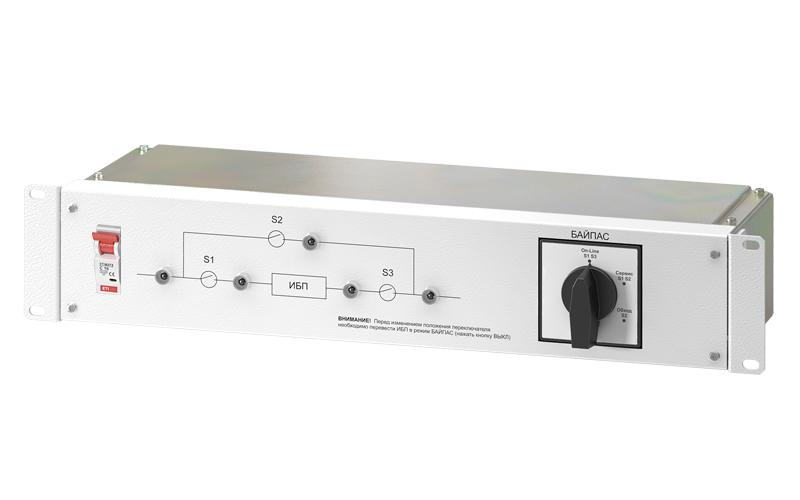

- Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
- Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
- Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
| Общие характеристики | ||
|---|---|---|
| Исполнение | стоечное (Rack, 19'') | |
| Тип входной сети | однофазная, трехпроводная (L, N, PE) | |
| Номинальное входное напряжение, В | 220 | |
| Номинальная входная частота, Гц | 50 | |
| Время переключения (в режим ОБХОД), мс | 0 | |
| Светодиодные индикаторы (наличие напряжения), шт. | 5 | |
| Переключение режимов работы (ИБП, СЕРВИС, ОБХОД) | трехпозиционный многосекционный переключатель | |
| Коммутация нейтрального проводника | да | |
| Предохранитель для розеток IEC-320-C13 | 10А | |
| Автомат входной цепи | С63 | |
| Механические характеристики | ||
| Габариты (ВxШxГ), мм | 133(3U)х483х300 | |
| Масса, кг | 5 | |
| Подключение | ||
| Тип разъема для подключения к сети переменного тока | клеммы (L, N, PE) | |
| Рекомендованный автомат на внешнем щите, мм2 | С80 | |
| Рекомендованное сечение кабеля, мм2 | 16 | |
| Тип разъема для подключения ко входу ИБП | клеммы (L, N, PE) (подключение производится с помощью кабеля Т – Т, входящего в комплект поставки модуля EBM) | |
| Тип разъема для подключения к выходу ИБП | клеммы (L, N) (подключение производится с помощью кабеля Т – Т, входящего в комплект поставки модуля EBM) | |
| Тип разъема для подключения нагрузки | IEC-320-C13 (6 шт.), клеммы (L, N, PE) | |
| Эксплуатационные характеристики | ||
| Диапазон рабочей температуры, 0С | от 0 до 50 | |
| Диапазон температуры хранения,0С | от -60 до 50 | |
| Относительная влажность, % | от 0 до 98 (без конденсата) | |
Комплектация:
| Наименование | EBM-10-R |
|---|---|
| Кабель Т-Т (3х10 мм2) (длина - 1м) | 1 шт. |
| Кабель Т-Т (2х10 мм2) (длина - 1м) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Индивидуальная упаковка (картонная коробка) | 1 шт. |
Комплектация:
Модуль внешнего байпаса EBM-10-RT - 1 шт.
Кабель нагрузки Т-Т-1-3x1 - 1 шт.
Кабель нагрузки Т-Т-1-2x10 - 1 шт.
Руководство по эксплуатации - 1 шт.
| Модель | EBM-10-RT |
| Исполнение | рэковое |
| Размер без упаковки (ШхВхГ), мм | 483x133x170 |
| Масса, кг | 4 |
