AMC-42 Адресный модуль управления на 4 входа и 2 выхода

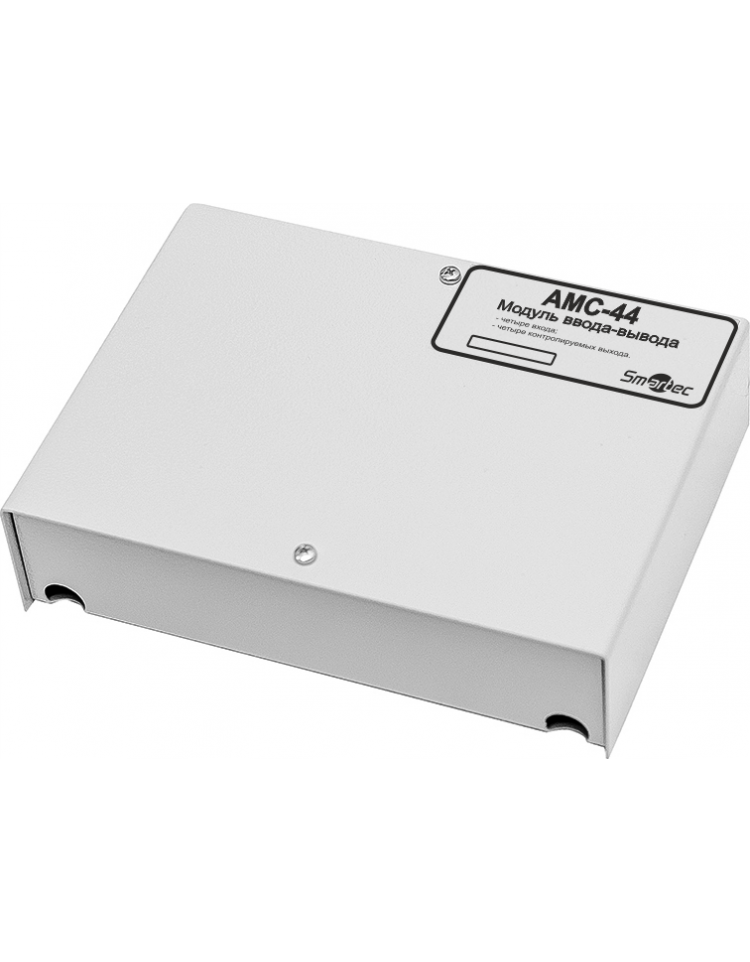

Блок (модуль) ввода-вывода серии AMC-44 предназначен для формирования и контроля четырех безадресных шлейфов «ШС» в которые подключаются неадресные пожарные, охранные извещатели и четырех выходных безадресных линий связи в которые подключаются исполнительные устройства. Модуль обеспечивает контроль целостности безадресных входных (шлейфов «ШС») и выходных линий связи на обрыв и короткое замыкание, а также контроль наличия питающего напряжения, предназначенного для исполнительных устройств. Модуль в исполнениях AMC-44-IP30 и AMC-44-IP54 имеет встроенный изолятор короткого замыкания (ИКЗ). При возникновении короткого замыкания в адресной линии «ША», ИКЗ осуществляет гальваническую развязку между минусовыми клеммами (вход и выход) данной линии.
Исполнение | Степень защиты оболочки | Кол-во адресов, занимаемых в адр. простр-ве прибора | Количество контр-ых входов | Количество контр-ых выходов | Напряжение внешнего источника питания | Ток, потр-ый от адр-ой линии | Диапазон рабочих температур | Габаритные | Масса | Корпус |
AMC-44-IP30 | IP30 | 8 | 4 | 4 | 10-30В | 2мА | -10°С +50°С | 160 х 120 х 40 | 0,5кг | Металл |
AMC-44-IP54 | IP54 | 8 | 4 | 4 | 10-30В | 2мА | -40°С +60°С | 100 х 100 х 50 | 0,5кг | Пластик |
AMC-44-DIN | IP40 | 8 | 4 | 4 | 10-30В | 2мА | -40°С +50°С | 35 х 99 х 114 | 0,5кг | Пластик DIN |
