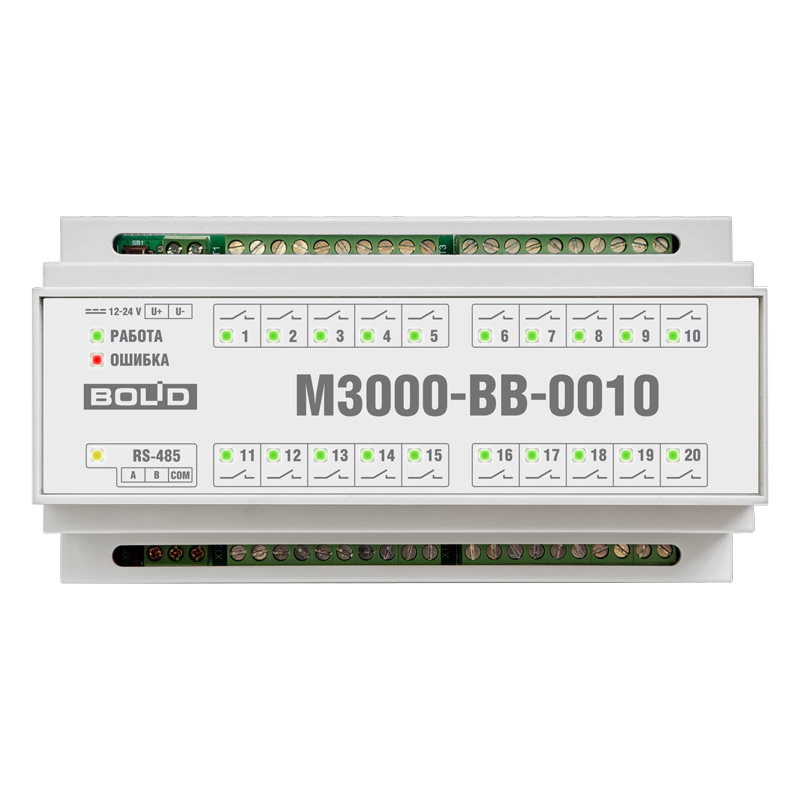

Модуль ввода-вывода на 20 реле, работающий в протоколе Modbus предназначен для работы в составе систем автоматизации различных инженерных систем зданий: вентиляции и кондиционирования, отопления, холодного и горячего водоснабжения, дренажного и канализационного водоотвода, обогрева кровли, освещения и т.п., и может быть использован для управления исполнительными механизмами с дискретным управлением и/или коммутации электрических цепей.
Особенности
* 20 независимых дискретных выходов - замыкающих реле, рассчитанных на коммутацию напряжений до 250 В и токов до 5 А
* Обмен данными по интерфейсу RS-485. Модуль как ведомое устройство поддерживает обмен данными по протоколу Modbus в режимах RTU и ASCII, различные форматы символа и скорости обмена до 115200 Baud
* Формирование ШИМ-сигнала с периодом от 0,5 с до 24 ч и разрешением коэффициента заполнения до 0,1 %
* Возможность автоматической установки определённого состояния дискретных выходов при отсутствии обращений к модулю со стороны ведущего устройства в течение заданного времени
| Напряжение питания, В | 12…24 |
| Тип интерфейса для связи с внешним оборудованием | RS-485 |
| Потребляемая мощность, Вт | 7 |
| Протокол обмена | Modbus |
| Количество реле | 20 |
| Скорость обмена данными, бод/с | 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200 |
| Параметры релейных выходов: | |
| Диапазон рабочих температур, °С | -40…+55 |
| - кол-во выходов типа "СК" | 20 |
| Степень защиты | IP20 |
| - коммутируемое напряжение, В | 30 DC; 250 AC |
| Габаритные размеры, мм | 156х86х59 |
| - коммутируемый ток, А | 5 |
| Напряжение питания, В | 12…24 |
| Потребляемая мощность, Вт | 7 |
| Количество реле | 20 |
| Параметры релейных выходов: | |
| - кол-во выходов типа "СК" | 20 |
| - коммутируемое напряжение, В | 30 DC; 250 AC |
| - коммутируемый ток, А | 5 |
| Тип интерфейса для связи с внешним оборудованием | RS-485 |
| Протокол обмена | Modbus |
| Скорость обмена данными, бод/с | 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200 |
| Диапазон рабочих температур, °С | -40…+55 |
| Степень защиты | IP20 |
| Габаритные размеры, мм | 156х86х59 |
