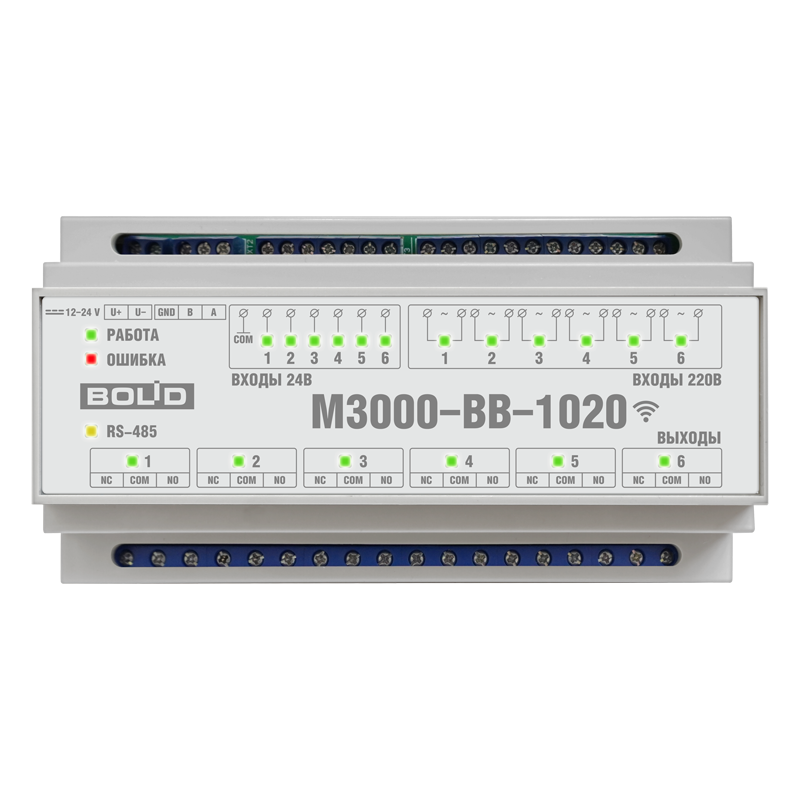

Модуль управления освещением «М3000-ВВ-1020» по протоколу Modbus с дополнительным Wifi интерфейсом предназначен для автоматизации управления системами освещения, а также инженерными системами.
Поддерживает обмен данными по интерфейсу RS485 и протоколу ModbusRTU а при подключении к Wi-Fi по протоколу Modbus_over_tcp и в браузере по http.
Позволяет организовать как сетевое управление нагрузками, так и локальное, предоставляя гибко изменяемый интерфейс управления 6-ю дискретными выходами (перекидные реле) и контроль 6-ти дискретных входов типа «сухих контактов» и 6-ти входов контроля наличия 220 вольт.
Особенности
- обмен данными по интерфейсу RS-485 и работа в сетях Wi-Fi. Как ведомое устройство модуль поддерживает обмен данными по протоколу Modbus RTU/ASCII, Modbus OverTCP;
- дискретные входы контроля наличия 220 вольт;
- дискретные входы типа «сухой контакт»;
- локальное управление 6-ю выходными реле, в том числе с формированием логики «сигнальное реле»;
- набор из 7 логических функций с программируемыми задержками раздельно для каждого дискретного выхода;
- сетевое и комбинированное управление выходными реле;
- формирование ШИМ-сигнала с настраиваемым периодом раздельным для каждого выхода;
- веб-интерфейс для настройки и конфигурирования прибора;
- отдельный настраиваемый графический веб-интерфейс для управления дискретными выходами и контролем состояния дискретных входов с возможностью загрузки собственных графических элементов;
- возможность автоматической установки определённого состояния дискретных выходов при отсутствии обращений к модулю со стороны ведущего устройства в течение заданного времени.
Видеоматериалы
| Напряжение питания, В | 12…24 |
| Тип интерфейса для связи с внешним оборудованием | RS-485; Wi-Fi |
| Ток потребления, мА | 700 |
| Протокол обмена | Modbus |
| Количество входов | 6 |
| Скорость обмена данными, бод/с | 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200 |
| Параметры релейных выходов: | |
| Диапазон рабочих температур, °С | -40…+55 |
| - кол-во выходов типа "СК" | 6 |
| Степень защиты | IP20 |
| - коммутируемое напряжение, В | 30 DC; 250 AC |
| Габаритные размеры, мм | 156х86х59 |
| - коммутируемый ток, А | 10 |
| Напряжение питания, В | 12…24 |
| Ток потребления, мА | 700 |
| Количество входов | 6 |
| Параметры релейных выходов: | |
| - кол-во выходов типа "СК" | 6 |
| - коммутируемое напряжение, В | 30 DC; 250 AC |
| - коммутируемый ток, А | 10 |
| Тип интерфейса для связи с внешним оборудованием | RS-485; Wi-Fi |
| Протокол обмена | Modbus |
| Скорость обмена данными, бод/с | 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200 |
| Диапазон рабочих температур, °С | -40…+55 |
| Степень защиты | IP20 |
| Габаритные размеры, мм | 156х86х59 |
| Количество входов питания | 1 | |
| Напряжение источника питания | (12 … 24) В ± 15% постоянного тока | |
| Ток потребления | не более 0,7 A | |
| Время технической готовности прибора к работе | 3 c | |
| Количество дискретных выходов | 6 | |
| Количество дискретных входов по типу: | сухой контакт | 6 |
| вход 220 В | 6 | |
| Напряжение на клеммах дискретных входов типа «Сухой контакт» | 24 В ± 5% | |
| Ток замыкания дискретного входа типа «Сухой контакт» | не более 5 мА | |
| Гальваническая развязка дискретных входов 220 В | оптоэлектронная, поканальная | |
| Электрическая прочность изоляции дискретных входов 220 В | 3000 В | |
| Максимальное входное напряжение дискретных входов контроля 220 В | не более 250 В | |
| Напряжение «логической единицы» дискретных входов контроля 220 В | не менее 150 В | |
| Напряжение «логического нуля» дискретных входов контроля 220 В | не более 50 В | |
| Ток на дискретном входе при напряжении ~250 В | не более 1 мА | |
| Тип дискретных выходов | электромагнитное реле (SPDT) | |
| Тип коммутируемого напряжения | постоянное, переменное | |
| Максимальное значение коммутируемого напряжения: | постоянного | не более 30 В |
| переменного | не более 250 В | |
| Максимальное значение коммутируемого тока | не более 10 А (при Cos не менее 0,8) | |
| Электрическая прочность изоляции цепей дискретных выходов относительно друг друга и относительно остальных цепей прибора | не менее 3000 В в течение 1 мин (переменное напряжение) | |
| Количество интерфейсов связи | 2 | |
| Тип проводного интерфейса | RS-485 | |
| Протокол обмена данными проводного интерфейса | Modbus RTU/ASCII | |
| Скорость обмена данными проводного интерфейса, бод/с | 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200 | |
| Сопротивление встроенной согласующей нагрузки проводного интерфейса | 120 Ом ± 5% | |
| Тип беспроводного интерфейса | Wi-Fi Беспроводной стандарт: IEEE 802.11b/g/n | |
| Диапазон частот | 2,412–2,484 ГГц | |
| Передаваемая мощность, дБм | 802.11b: +18,5 +/–1 (11 Мбит/с); 802.11g: +16 +/–1 (54 Мбит/с); 802.11n: +15 +/–1 (HT20, MCS7) | |
| Чувствительность, дБм | 802.11b: –91 (11 Мбит, CCK); 802.11g: –75 (54 Мбит/с, OFDM); 802.11n: –71 (HT20, MCS7) | |
| Используемые протоколы | Modbus OverTCP, HTTP | |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | II | |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP20A | |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 3 | |
| Вибрационные нагрузки: | диапазон частот | 1-35 Гц |
| максимальное ускорение | 0,5 g | |
| Климатическое исполнение по ОСТ 25 1099-83 | О3 | |
| Диапазон рабочих температур | от минус 30 до + 50 °С | |
| Масса прибора | не более 0,4 кг | |
| Габаритные размеры прибора | 156?86?59 мм | |
| Время непрерывной работы прибора | круглосуточно | |
| Средняя наработка прибора на отказ в дежурном режиме работы | не менее 80000 ч | |
