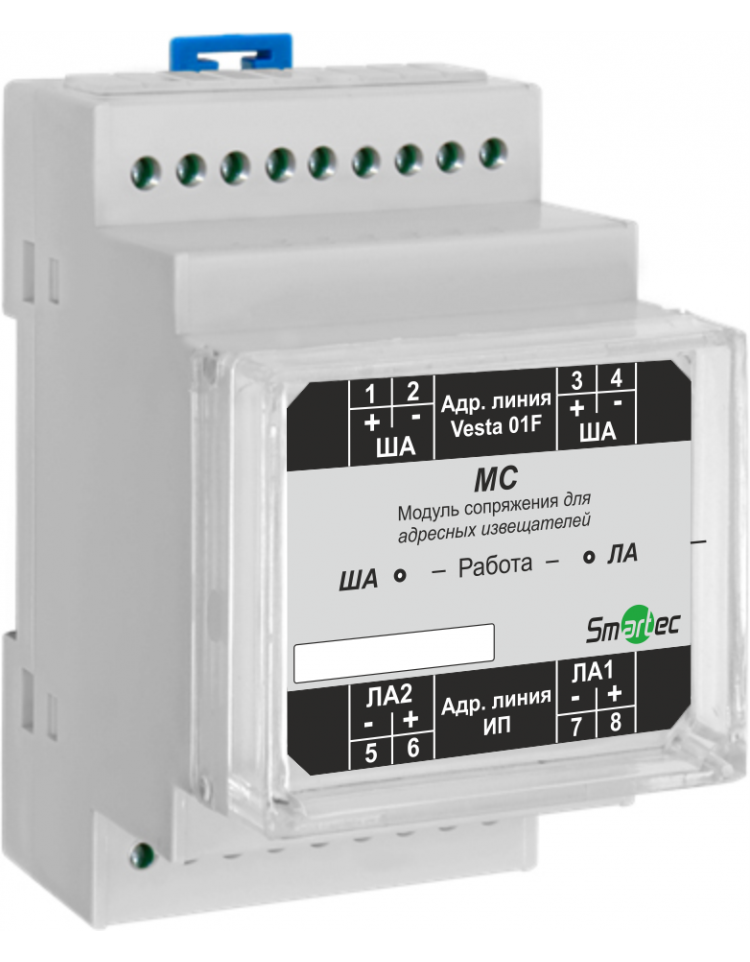

Модуль сопряжения адресных пожарных извещателей
Блок ввода серии МС предназначен для формирования одной кольцевой адресной линии «ЛА» или двух радиальных адресных линий «ЛА», в которую(ые) подключаются адресные пожарные извещатели. Модуль обеспечивает подключение в адресную линию «ЛА» Адресных пожарных извещателей до 60 штук. Модуль во всех исполнениях имеет встроенный изолятор короткого замыкания (далее ‑ ИКЗ). При возникновении короткого замыкания в адресной линии «ША», ИКЗ осуществляет гальваническую развязку между минусовыми клеммами данной линии.
Исполнение | Степень защиты оболочки | Кол-во адресов, занимаемых в адр. простр-ве прибора | Кол-во устр-в, подключаемых к модулю. Не более | Ток, потребляемый от адр-ой линии | Диапазон рабочих | Габаритные | Масса | Корпус |
MC-L-IP30 | IP30 | 1 | 60 | 20мА | -10°С +50°С | 103 х 75 х 36 | 0,5кг | Пластик |
MC-L-IP54 | IP54 | 1 | 60 | 20мА | -40°С +60°С | 100 х 100 х 50 | 0,5кг | Пластик |
MC-L-DIN | IP40 | 1 | 60 | 20мА | -10°С +50°С | 53 х 88 х 58 | 0,3кг | Пластик DIN |
MC-V-IP30 | IP30 | 1 | 60 | 20мА | -10°С +50°С | 103 х 75 х 36 | 0,5кг | Пластик |
MC-V-IP54 | IP54 | 1 | 60 | 20мА | -40°С +60°С | 100 х 100 х 50 | 0,5кг | Пластик |
| MC-V-DIN | IP40 | 1 | 60 | 20мА | -10°С +50°С | 53 х 88 х 58 | 0,3кг | Пластик DIN |
Вас также может заинтересовать:
AMS Адресный модуль пуска на одно направление
Центральный блок FP-01 поддерживает работу двухпроводного адресного кольцевого шлейфа (VestaLine) с общим адресным пространством для извещателей Smartec серии Vesta и исполнительных устройств емкостью 255 адресов. Кроме того, к ПКП можно подключать неадресные извещатели любого производителя через специальные модули и метки
AMS Адресный модуль пуска на одно направление

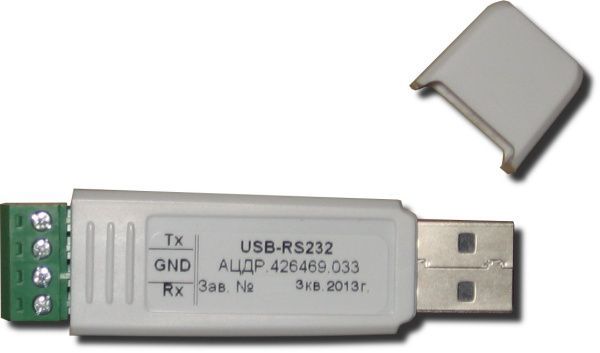

Преобразователь интерфейса IС
