ECOplus 50-600 кВА – имеет цифровое управление, модульную конструкцию и технологию параллельного резервирования N+X. Доступны модели мощностью от 50 кВА до 600 кВА, что дает пользователям гибкость в настройке конфигурации и поэтапность инвестиций. Возможно параллельное подключение 4 4 ИБП общей мощностью до 2400 кВА.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Центры обработки данных средней и крупной величины, серверные,правительственные и корпоративные компьютерные классы, медицинские учреждения, и другие критически важные объекты
ХАРАКТЕРИСТИКИ:
- Централизованный байпас, централизованное управление, модульная конструкция
- Двойное преобразование в режиме онлайн и трехуровневая технология
- Технология цифрового управления DSP
- Широкий диапазон входного напряжения
- Выходной коэффициент мощности 1

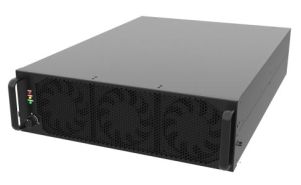

- Высокая плотность мощности размером 440мм*620мм*3U
- Холодный пуск (запуск от аккумулятора)
- Работа в режиме повышенной эффективности
- Интеллектуальное управление аккумуляторными батареями
- Резервирование N+X
- Коммуникации: RS485/карта реле/USB/SNMP
- Дополнительная функция аварийного отключения питания (EPO)
- Совместимость с литиевыми аккумуляторами
ПРЕИМУЩЕСТВА:
- Модульная конструкция, повышает обслуживаемость и надежность
- Режим работы ЭКО с увеличенным КПД для экономии энергии
- Холодный старт для простоты эксплуатации
- Резервирование N+X, расширяемый по мере необходимости, экономит первоначальные вложения
Модель | ECOplus200- 50 | ECOplus300- 50 | ECOplus400- 50 | ECOplus500- 50 | ECOplus600- 50 | ||
Мощность | Шкаф | 50~200 кВТ | 50~300 кВт | 50~400 кВт | 50~500 кВт | 50~600 кВт | |
Модуль | 50 кВт | ||||||
Макс. кол-во модулей | 4 | 6 | 8 | 10 | 12 | ||
Вход | Фаза | 3 фазы + N + PE | |||||
Номинальное напряжение | 380/400/415 В перем.тока | ||||||
Диапазон напряжений | 138～485 В перем.тока | ||||||
Диапазон частот | 40-70 Гц | ||||||
Коэффициент мощности | ≥0.99 | ||||||
Коэффициент нелинейных искажений тока | ≤3% (100% линейная нагрузка) | ||||||
Диапазон напряжения байпаса | Макс. напряжение: 220В:+25 % (опционально +10%, +15%, +20%); 230В: +20 % (опционально +10%, +15%); 240В: +15 % (опционально +10%) | ||||||
Мин. напряжение: -45% (опционально -10%, -20%,-30%) | |||||||
Диапазон защиты по частоте: ±10% | |||||||
Функция Power Walking In | Да | ||||||
Функция Bypass back irrigation | Bypass back irrigation | ||||||
Доступ к генератору | Да | ||||||
Выход | Фаза | 3 фазы + N + PE | |||||
Номинальное напряжение | 380/400/415 В перем. тока | ||||||
Коэффициент мощности | 1 | ||||||
Регулировка напряжения | ±1% | ||||||
Частота | Режим сети | ±1%/±2%/±4%/±5%/±10% от номинальной частоты (опционально) | |||||
Режим аккумулятора | (50/60±0.1%) Гц | ||||||
Коэффициент амплитуды | 3:1 | ||||||
Коэффициент нелинейных искажений | ≤2% с линейной нагрузкой, ≤4% с нелинейной нагрузкой | ||||||
КПД | 96% | ||||||
Перегрузка | ≤110%, переход на байпас через 60 мин; ≤125%, переход на байпас через 10 мин; ≤150%，переход до байпаса через 1 мин | ||||||
Батарея | Напряжение | ±180В/192В/±204В/±216В/±228В/±240/±252/±264/±276/±288/±300 В пост. тока (30/32/34/36/38/40/42/44/46/48/50 шт. по выбору) | |||||
Зарядный ток модуля | По умолчанию 10 A, макс. 15 A | ||||||
Время передачи нагрузки | От сети к аккумулятору: 0 мс; от сети к байпасу: 0 мс | ||||||
Защита | Аварийный сигнал | перегрузка, нарушение работы электросети, неисправность ИБП, разряд батареи и т.д. | |||||
Защита | короткое замыкание, перегрузка, повышенная температура, разряд батареи, сигнал неисправности вентилятора | ||||||
Интерфейс связи | CAN, RS485, FE, LBS, реле, SNMP (опционально) | ||||||
Внешние условия | Рабочая температура | 0℃～40℃ | |||||
Температура хранения | -25℃～55℃ | ||||||
Влажность | 0～95% без конденсации | ||||||
Высота | < 1500м | ||||||
Уровень шума | <65 дБ | <68 дБ | <70 дБ | ||||
Физические параметры | Габариты | Шкаф ИБП | 850*600*2000 | 850*1200*2000 | |||
Модуль ИБП | 620*440*131 | ||||||
Вес (кг) | Шкаф ИБП | 203 | 235 | 407 | 443 | 513 | |
Модуль ИБП | 33 | ||||||
Стандарты | EN62040-1, EN62040-2 | ||||||
