Модульный трехфазный ИБП "Штиль" SM060(6x10)

()

Модульный трехфазный ИБП "Штиль" SM060(6x10)

Изображение товара

Модульный онлайн ИБП SM060/10 (6x10) является оптимальным решением по обеспечению бесперебойной работы и надежной защиты от колебаний напряжения в сети 380 В ответственной трехфазной нагрузки, например:

  • ЦОДов, коммуникационных узлов и рабочих станций;
  • сетевого и серверного оборудования;
  • ИТ-инфраструктуры офисов и предприятий;
  • диагностической медицинской техники;
  • электрооборудования банков и торгово-развлекательных центров.

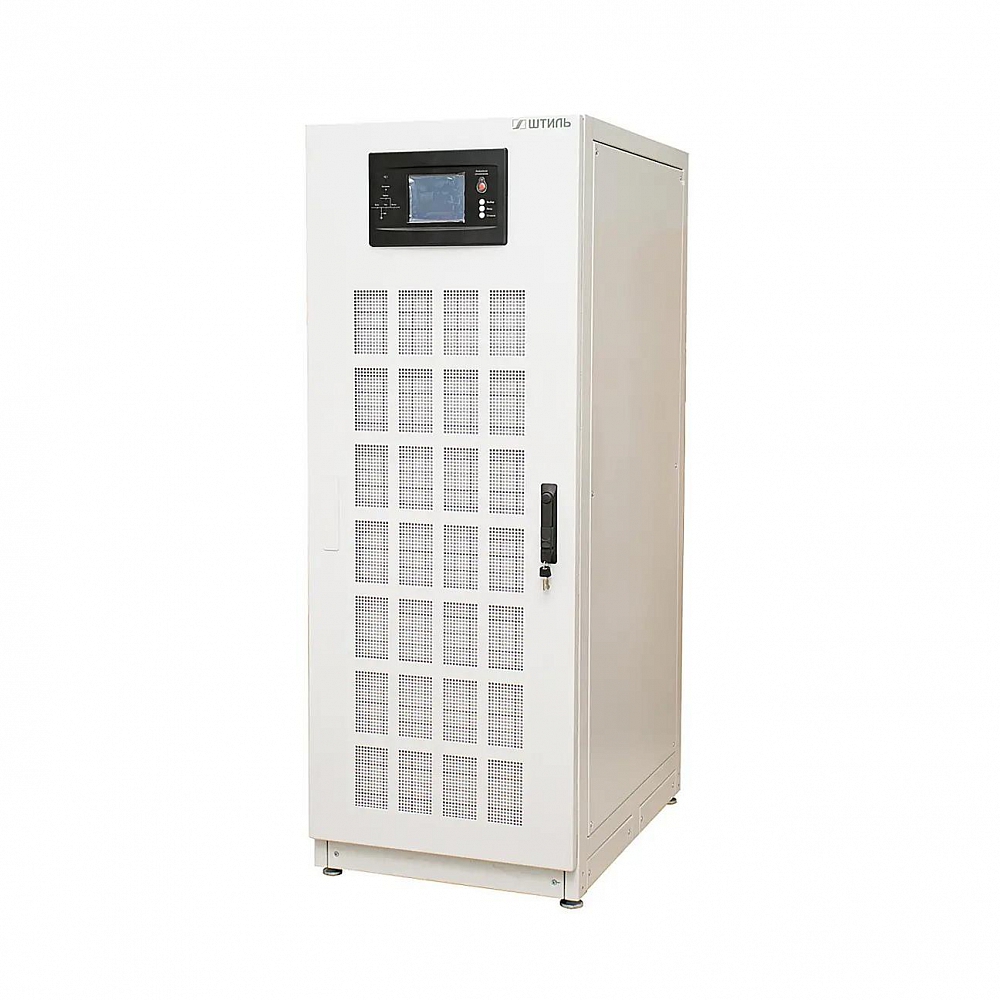

SM060/10 (6x10) представляет собой прочный металлический шкаф, в котором установлено шесть силовых модулей по 10 кВА /9 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр.

Дополнительное подключение силовых модулей позволяет увеличить выходную мощность системы питания до 60 кВА /54 кВт, а параллельное подключение до 3-х блоков ИБП SM060/10, полностью укомплектованных модулями, – до 180 кВА / 162 кВт.

SM060/10 (6x10) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.

ИБП SM060/10 (6x10) построен на основе технологии двойного преобразования энергии, которая обеспечивает:

  • работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
  • мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении;
  • постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±2%);
  • максимальную защиту нагрузки от негативных воздействий электросети;
  • полную независимость выходных характеристик напряжения от состояния сети.

Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.

Подключение

Электрооборудование и сеть подключаются к ИБП через шины.

Автономная работа

ИБП SM060/10 (6x10) не содержит встроенных аккумуляторных батарей, но способен обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».

ИБП также оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.

Панель управления

На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.

На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.

Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.

Защита

В SM060/10 (6x10) обеспечен современной системой защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Централизованный электронный байпас позволяет автоматически и бесперебойно переключать питание нагрузки на сеть в случае перегрузки или выхода устройства из строя.

За счет технического байпаса выполняется ручной перевод питания нагрузки на сеть, если требуется выполнить ремонт или сервисное обслуживание ИБП без перебоя в работе подключенного оборудования.

Средства мониторинга

В модели SM060/10 (6x10) доступен функционал для локального/удаленного мониторинга работы устройства.

Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.

Работа устройства отслеживается в программах Shut Down Manager или Shtyl Device Manager.

ИБП имеет порт EPO для дистанционного аварийного отключения.

Превосходные технические характеристики
  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±1,5%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 1,5% при линейной нагрузке.
Функциональность
  • подключение дополнительных силовых модулей;
  • оптимальное резервное питание за счёт внешних АБ;
  • совместимость в работе с генераторами;
  • функция «холодного» старта;
  • функция «горячей» замены силовых модулей;
  • встроенный технический и автоматический байпас;
  • широкие возможности локального/удаленного мониторинга;
  • создание резервируемых конфигураций по схеме N+X;
  • параллельное подключение блоков ИБП – до 3-х шт.
Высокая надежность
  • многоуровневая система защиты от проблем в электросети;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля батарей;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 12 лет.
Энергоэффективность
  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Для удобства формирования запроса на ИБП переменного тока просим Вас заполнить опросный лист и отправить нам на e-mail office@shtyl-msk.ru.

Комплектация:

  • ИБП переменного тока SM060 (6x10) - 1 шт.
  • Кабель последовательного интерфейса RS-232 1 м - 1 шт.
  • Руководство по эксплуатации - 1 шт.

МодельSM060(6x10)
Топологияon-line
Максимальная выходная мощность, кВА/кВт60/54
Максимальная выходная мощность, кВА60
Максимальная выходная мощность, кВт54
Число фаз3 в 3
Количество фаз, вход3
Количество фаз, выход3
Номинальное входное напряжение, В380/400/415
Диапазон входного фазного напряжения, В304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Номинальная входная частота, Гц50/60
Диапазон входной частоты, Гц40-70
Номинальное выходное напряжение, В380/400/415 (трехфазное с общей нейтралью)
Стабилизация выходного напряжения, %±1,5
Номинальная выходная частота, Гц50/60
Стабилизация выходной частоты, %±0,1%
КПД, %99
Допустимая перегрузка110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
Вид охлажденияПринудительное, вентиляторное
Коэффициент нелинейных искажений, %<1,5 при линейной нагрузке, <5 при нелинейной нагрузке
Коэффициент мощности0,9
Форма выходного напряжениячистая синусоида
КПД при работе от АБ, %95
Номинальное напряжение АБ, В480 (±240), диапазон одного плеча: 198~288
Размещение аккумуляторных батарейВнешнее
Наличие батарей в комплектенет
Количество устанавливаемых АБ, шт.40
Время автономной работы для полной нагрузки, минзависит от емкости АБ
Исполнениемодульное
Размер без упаковки (ШхВхГ), мм600x1700x992
Масса, кг277
Степень защитыIP20
Диапазон температуры окружающей среды, °С0 ... +40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-40 ... +70
Относительная влажность воздуха, %до 95% без конденсации
Гарантийный срок, мес24
Срок службы, лет12
Наработка на отказ (MTBF), ч≥100000

Штиль
