Модульный онлайн ИБП SM120 (4x20) является оптимальным решением по обеспечению бесперебойной работы и надежной защиты от колебаний напряжения в сети 380 В ответственной трехфазной нагрузки, например:
- ЦОДов, коммуникационных узлов и рабочих станций;
- сетевого и серверного оборудования;
- ИТ-инфраструктуры офисов и предприятий;
- диагностической медицинской техники;
- электрооборудования банков и торгово-развлекательных центров.

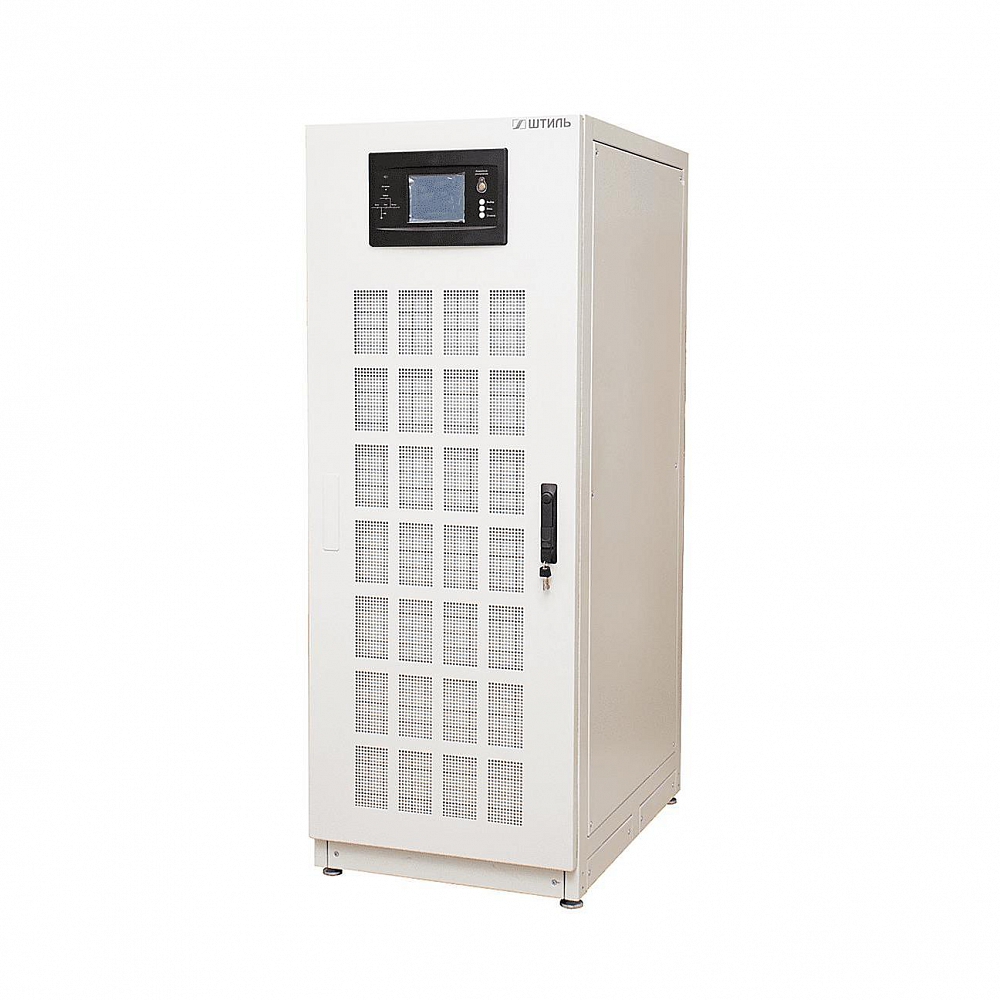

SM120 (4x20) представляет собой прочный металлический шкаф, в котором установлено четыре силовых модуля по 20 кВА /18 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр.
Дополнительное подключение силовых модулей позволяет увеличить выходную мощность системы питания до 120 ВА /108 кВт, а параллельное подключение до 3-х блоков ИБП SM120, полностью укомплектованных модулями, – до 360 кВА / 324 кВт.
SM120 (4x20) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.
ИБП SM120 (4x20) построен на основе технологии двойного преобразования энергии, которая обеспечивает:
- работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
- мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении;
- постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%);
- максимальную защиту нагрузки от негативных воздействий электросети;
- полную независимость выходных характеристик напряжения от состояния сети.
Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.
Электрооборудование и сеть подключаются к ИБП через шины.
ИБП SM120 (4x20) не содержит встроенных аккумуляторных батарей, но способен обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».
ИБП также оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.
На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.
На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.
Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.
В SM120 (4x20) обеспечен современной системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Централизованный электронный байпас позволяет автоматически и бесперебойно переключать питание нагрузки на сеть в случае перегрузки или выхода устройства из строя.
За счет технического байпаса выполняется ручной перевод питания нагрузки на сеть, если требуется выполнить ремонт или сервисное обслуживание ИБП без перебоя в работе подключенного оборудования.
В SM120 (4x20) доступен функционал для локального/удаленного мониторинга работы устройства.
Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.
Работа ИБП контролируется в программах Shut Down Manager или Shtyl Device Manager.
Также модель имеет порт EPO для дистанционного аварийного отключения.
Превосходные технические характеристики- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±1,5%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 1,5% при линейной нагрузке.
- подключение дополнительных силовых модулей;
- оптимальное резервное питание за счёт внешних АБ;
- совместимость в работе с генераторами;
- функция «холодного» старта;
- функция «горячей» замены силовых модулей;
- встроенный технический и автоматический байпас;
- широкие возможности локального/удаленного мониторинга;
- создание резервируемых конфигураций по схеме N+X;
- параллельное подключение блоков ИБП – до 3-х шт.
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля батарей;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 12 лет.
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
Для удобства формирования запроса на ИБП переменного тока просим Вас заполнить опросный лист и отправить нам на e-mail office@shtyl-msk.ru.
Комплектация:
- ИБП переменного тока SM120 (4x20) - 1 шт.
- Кабель последовательного интерфейса RS-232 1 м - 1 шт.
- Руководство по эксплуатации - 1 шт.
| Модель | SM120(4x20) |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 80/72 |
| Максимальная выходная мощность, кВА | 80 |
| Максимальная выходная мощность, кВт | 72 |
| Число фаз | 3 в 3 |
| Количество фаз, вход | 3 |
| Количество фаз, выход | 3 |
| Номинальное входное напряжение, В | 380/400/415 |
| Диапазон входного фазного напряжения, В | 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности |
| Номинальная входная частота, Гц | 50/60 |
| Диапазон входной частоты, Гц | 40-70 |
| Номинальное выходное напряжение, В | 380/400/415 (трехфазное с общей нейтралью) |
| Стабилизация выходного напряжения, % | ±1,5 |
| Номинальная выходная частота, Гц | 50/60 |
| Стабилизация выходной частоты, % | ±0,1% |
| КПД, % | 99 |
| Допустимая перегрузка | 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс |
| Вид охлаждения | Принудительное, вентиляторное |
| Коэффициент нелинейных искажений, % | <1 при линейной нагрузке, <6 при нелинейной нагрузке |
| Коэффициент мощности | 0,9 |
| Форма выходного напряжения | чистая синусоида |
| КПД при работе от АБ, % | 95 |
| Номинальное напряжение АБ, В | 480 (±240), диапазон одного плеча: 198~288 |
| Размещение аккумуляторных батарей | Внешнее |
| Наличие батарей в комплекте | нет |
| Количество устанавливаемых АБ, шт. | 40 |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Исполнение | модульное |
| Размер без упаковки (ШхВхГ), мм | 600х1700х992 |
| Масса, кг | 239 |
| Степень защиты | IP20 |
| Диапазон температуры окружающей среды, °С | 0 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +70 |
| Относительная влажность воздуха, % | до 95% без конденсации |
| Гарантийный срок, мес | 24 |
| Срок службы, лет | 12 |
| Наработка на отказ (MTBF), ч | ≥100000 |
