Модульный трехфазный ИБП "Штиль" SM300(3x30)

()

Модульный трехфазный ИБП "Штиль" SM300(3x30)

Изображение товара

Модульный онлайн ИБП SM300 (3x30) является оптимальным решением по обеспечению бесперебойной работы и надежной защиты от колебаний напряжения в сети 380 В ответственной трехфазной нагрузки, например:

  • ЦОДов, коммуникационных узлов и рабочих станций;
  • сетевого и серверного оборудования;
  • ИТ-инфраструктуры офисов и предприятий;
  • диагностической медицинской техники;
  • электрооборудования банков и торгово-развлекательных центров.

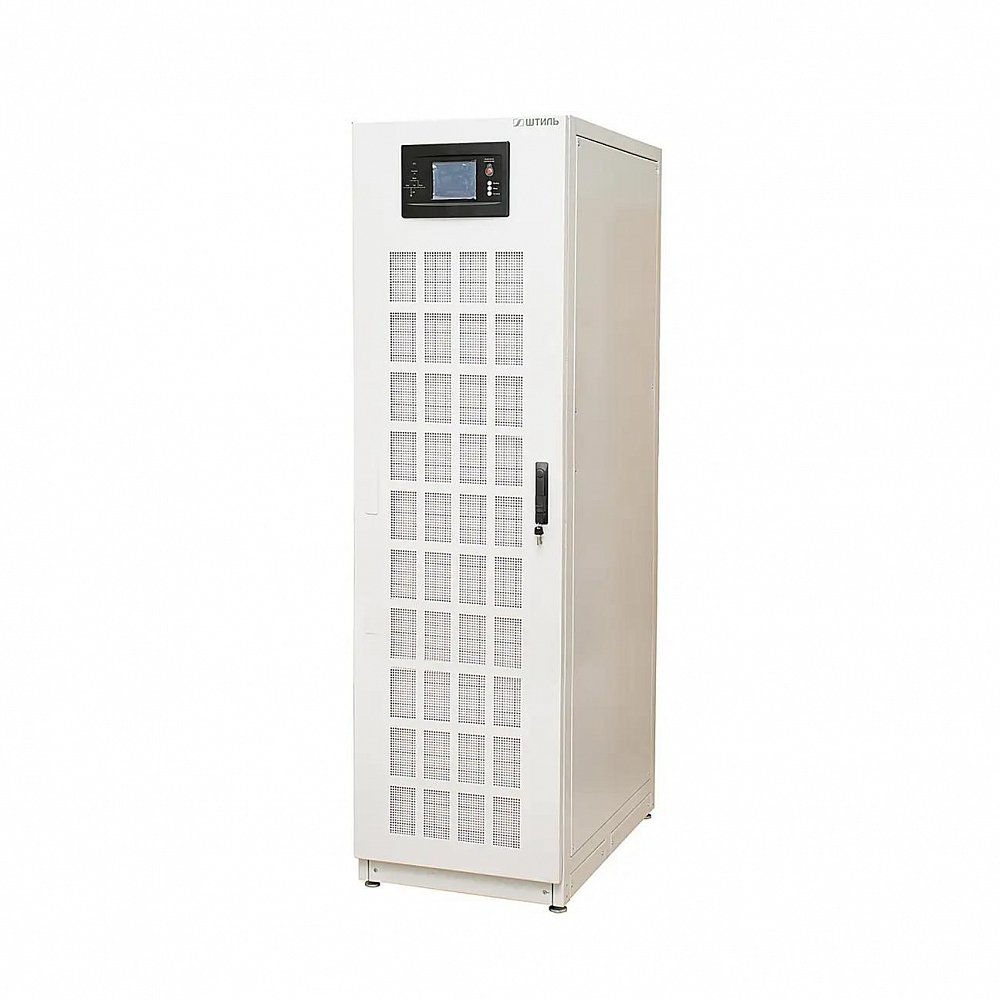

SM300 (3x30) представляет собой прочный металлический шкаф, в котором установлено три силовых модуля по 30 кВА /27 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр.

Дополнительное подключение силовых модулей позволяет увеличить выходную мощность системы питания до 300 ВА /270 кВт, а параллельное подключение до 3-х блоков ИБП SM300, полностью укомплектованных модулями, – до 900 кВА / 810 кВт.

SM300 (3x30) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.

ИБП SM300 (3x30) построен на основе технологии двойного преобразования энергии, которая обеспечивает:

  • работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
  • мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении;
  • постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%);
  • максимальную защиту нагрузки от негативных воздействий электросети;
  • полную независимость выходных характеристик напряжения от состояния сети.

Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.

Подключение

Электрооборудование и сеть подключаются к ИБП через шины.

Автономная работа

ИБП SM300 (3x30) не содержит встроенных аккумуляторных батарей, но способен обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».

ИБП также оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.

Панель управления

На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.

На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.

Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.

Защита

В SM300 (3x30) обеспечен современной системой защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Централизованный электронный байпас позволяет автоматически и бесперебойно переключать питание нагрузки на сеть в случае перегрузки или выхода устройства из строя.

За счет технического байпаса выполняется ручной перевод питания нагрузки на сеть, если требуется выполнить ремонт или сервисное обслуживание ИБП без перебоя в работе подключенного оборудования.

Средства мониторинга

В SM300 (3x30) доступен функционал для локального/удаленного мониторинга работы устройства.

Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.

Работа ИБП контролируется с помощью ПО Shut Down Manager или Shtyl Device Manager.

Также модель имеет порт EPO для дистанционного аварийного отключения.

Превосходные технические характеристики
  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±1,5%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.
Функциональность
  • подключение дополнительных силовых модулей;
  • оптимальное резервное питание за счёт внешних АБ;
  • совместимость в работе с генераторами;
  • функция «холодного» старта;
  • функция «горячей» замены силовых модулей;
  • встроенный технический и автоматический байпас;
  • широкие возможности локального/удаленного мониторинга;
  • создание резервируемых конфигураций по схеме N+X;
  • параллельное подключение блоков ИБП – до 3-х шт.
Высокая надежность
  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля батарей;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 12 лет.
Энергоэффективность
  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Для удобства формирования запроса на ИБП переменного тока просим Вас заполнить опросный лист и отправить нам на e-mail office@shtyl-msk.ru.

Комплектация:

  • ИБП переменного тока SM300 (3x30) - 1 шт.
  • Кабель последовательного интерфейса RS-232 1 м - 1 шт.
  • Руководство по эксплуатации - 1 шт.

МодельSM300(3x30)
Топологияon-line
Максимальная выходная мощность, кВА/кВт90/81
Максимальная выходная мощность, кВА90
Максимальная выходная мощность, кВт81
Число фаз3 в 3
Количество фаз, вход3
Количество фаз, выход3
Номинальное входное напряжение, В380/400/415
Диапазон входного фазного напряжения, В304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Номинальная входная частота, Гц50/60
Диапазон входной частоты, Гц40-70
Номинальное выходное напряжение, В380/400/415 (трехфазное с общей нейтралью)
Стабилизация выходного напряжения, %±1,5
Номинальная выходная частота, Гц50/60
Стабилизация выходной частоты, %±0,1%
КПД, %99
Допустимая перегрузка110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
Вид охлажденияПринудительное, вентиляторное
Коэффициент нелинейных искажений, %<1 при линейной нагрузке, <6 при нелинейной нагрузке
Коэффициент мощности0,9
Форма выходного напряжениячистая синусоида
КПД при работе от АБ, %95
Номинальное напряжение АБ, В480 (±240), диапазон одного плеча: 198~288
Размещение аккумуляторных батарейВнешнее
Наличие батарей в комплектенет
Количество устанавливаемых АБ, шт.40
Время автономной работы для полной нагрузки, минзависит от емкости АБ
Исполнениемодульное
Размер без упаковки (ШхВхГ), мм600х2100х1115
Масса, кг322
Степень защитыIP20
Диапазон температуры окружающей среды, °С0 ... +40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-40 ... +70
Относительная влажность воздуха, %до 95% без конденсации
Гарантийный срок, мес24
Срок службы, лет12
Наработка на отказ (MTBF), ч≥100000

Штиль
0
Описание

Модульный онлайн ИБП SM300 (3x30) является оптимальным решением по обеспечению бесперебойной работы и надежной защиты от колебаний напряжения в сети 380 В ответственной трехфазной нагрузки, например:

  • ЦОДов, коммуникационных узлов и рабочих станций;
  • сетевого и серверного оборудования;
  • ИТ-инфраструктуры офисов и предприятий;
  • диагностической медицинской техники;
  • электрооборудования банков и торгово-развлекательных центров.

SM300 (3x30) представляет собой прочный металлический шкаф, в котором установлено три силовых модуля по 30 кВА /27 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр.

Дополнительное подключение силовых модулей позволяет увеличить выходную мощность системы питания до 300 ВА /270 кВт, а параллельное подключение до 3-х блоков ИБП SM300, полностью укомплектованных модулями, – до 900 кВА / 810 кВт.

SM300 (3x30) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.

ИБП SM300 (3x30) построен на основе технологии двойного преобразования энергии, которая обеспечивает:

  • работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
  • мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении;
  • постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%);
  • максимальную защиту нагрузки от негативных воздействий электросети;
  • полную независимость выходных характеристик напряжения от состояния сети.

Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.

Подключение

Электрооборудование и сеть подключаются к ИБП через шины.

Автономная работа

ИБП SM300 (3x30) не содержит встроенных аккумуляторных батарей, но способен обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».

ИБП также оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.

Панель управления

На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.

На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.

Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.

Защита

В SM300 (3x30) обеспечен современной системой защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • высокочастотных сетевых помех и импульсных перенапряжений;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Централизованный электронный байпас позволяет автоматически и бесперебойно переключать питание нагрузки на сеть в случае перегрузки или выхода устройства из строя.

За счет технического байпаса выполняется ручной перевод питания нагрузки на сеть, если требуется выполнить ремонт или сервисное обслуживание ИБП без перебоя в работе подключенного оборудования.

Средства мониторинга

В SM300 (3x30) доступен функционал для локального/удаленного мониторинга работы устройства.

Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.

Работа ИБП контролируется с помощью ПО Shut Down Manager или Shtyl Device Manager.

Также модель имеет порт EPO для дистанционного аварийного отключения.

Превосходные технические характеристики
  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±1,5%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.
Функциональность
  • подключение дополнительных силовых модулей;
  • оптимальное резервное питание за счёт внешних АБ;
  • совместимость в работе с генераторами;
  • функция «холодного» старта;
  • функция «горячей» замены силовых модулей;
  • встроенный технический и автоматический байпас;
  • широкие возможности локального/удаленного мониторинга;
  • создание резервируемых конфигураций по схеме N+X;
  • параллельное подключение блоков ИБП – до 3-х шт.
Высокая надежность
  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля батарей;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 12 лет.
Энергоэффективность
  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Для удобства формирования запроса на ИБП переменного тока просим Вас заполнить опросный лист и отправить нам на e-mail office@shtyl-msk.ru.

Комплектация:

  • ИБП переменного тока SM300 (3x30) - 1 шт.
  • Кабель последовательного интерфейса RS-232 1 м - 1 шт.
  • Руководство по эксплуатации - 1 шт.

МодельSM300(3x30)
Топологияon-line
Максимальная выходная мощность, кВА/кВт90/81
Максимальная выходная мощность, кВА90
Максимальная выходная мощность, кВт81
Число фаз3 в 3
Количество фаз, вход3
Количество фаз, выход3
Номинальное входное напряжение, В380/400/415
Диапазон входного фазного напряжения, В304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Номинальная входная частота, Гц50/60
Диапазон входной частоты, Гц40-70
Номинальное выходное напряжение, В380/400/415 (трехфазное с общей нейтралью)
Стабилизация выходного напряжения, %±1,5
Номинальная выходная частота, Гц50/60
Стабилизация выходной частоты, %±0,1%
КПД, %99
Допустимая перегрузка110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
Вид охлажденияПринудительное, вентиляторное
Коэффициент нелинейных искажений, %<1 при линейной нагрузке, <6 при нелинейной нагрузке
Коэффициент мощности0,9
Форма выходного напряжениячистая синусоида
КПД при работе от АБ, %95
Номинальное напряжение АБ, В480 (±240), диапазон одного плеча: 198~288
Размещение аккумуляторных батарейВнешнее
Наличие батарей в комплектенет
Количество устанавливаемых АБ, шт.40
Время автономной работы для полной нагрузки, минзависит от емкости АБ
Исполнениемодульное
Размер без упаковки (ШхВхГ), мм600х2100х1115
Масса, кг322
Степень защитыIP20
Диапазон температуры окружающей среды, °С0 ... +40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-40 ... +70
Относительная влажность воздуха, %до 95% без конденсации
Гарантийный срок, мес24
Срок службы, лет12
Наработка на отказ (MTBF), ч≥100000
Характеристики
Бренд:ШтильСнято с производства:N

Оплата

Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.

Доставка

«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.

Получить приобретённый товар Вы можете удобным для Вас способом:

  • Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
  • Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.

Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.

  • Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.

Тарифы доставки по Москве:


При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:

  • зона 3 — 500 руб.;
  • зона 1 — 1000 руб.;
  • зона 2, 4 — 1500 руб.;
  • зона 5 — 2000 руб

Транспортные компании, с которыми мы сотрудничаем:

Вас также может заинтересовать:
