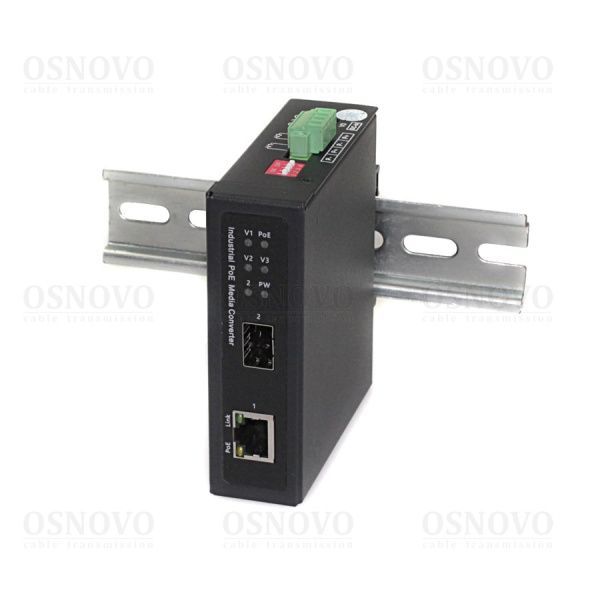

Промышленный медиаконвертер NIC-3200-101CG предназначен для преобразования сигналов между медными 10/100/1000Base-T и оптическими 1000Base-X сегментами сети Gigabit Ethernet. Конвертер имеет RJ45 Ethernet порт для подключения витой пары, а так же слот для установки оптических приемопередатчиков.
Медные порты поддерживает дуплексный и полудуплексный режимы работы, автоматическое определение скорости и типа кабеля (Auto-MDIX). Оптические порты выполнены в виде слота для установки SFP модуля, который подключается к одномодовому или многомодовому оптическому кабелю. Дальность связи, тип и количество оптических волокон влияют на выбор только модели устанавливаемого SFP модуля, но не модели самого медиаконвертера. Можно использовать любые 1.25 Gbps Industrial SFP модули.
На передней панели, кроме разъемов, расположены светодиодные индикаторы, которые информируют о наличии питания, состоянии и работе SFP-слота и DIP-переключатели. С помощью переключателя производится включение режима LFP (отключение порта RJ45 при отсутсвии соединения по SFP-слоту) и поддержку увеличенного Jumbo Frame (до 10Кбайт).
Конвертеры имеют разъем питания в виде терминального блока с защитой от перегрузки и обратной полярности. Номинал питающего напряжения 12~56VDC или 18~36VAC. Устройства предназначены для работы в жестких температурных условиях (-40°C ~ +75°C). Металлический корпус имеет компактные размеры, обладает степенью защиты IP40 и предусматривает возможность крепления на DIN-рейку.
Основные технические характеристики:
Электрический интерфейс
- 1 порт 10/100/1000Base-T
Оптический интерфейс
- 1 порт 1000Base-X
- Поддержка SFP модулей 1.25Gbps
- Поддержка функции LFP
Поддерживаемые протоколы и функции
- IEEE 802.3/802.3u/802.3x/802.3ab/802.3z
- Поддержка Autonegotiation & Auto-MDIX
- Емкость таблицы MAC-адресов 1K
- Jumbo Frame: до 10 Кбайт
Общие характеристики
- Светодиодные индикаторы состояния
- DIP-переключатели выбора режима
- Питание: 12~56VDC/18~36VAC
- Защита цепей питания по току и напряжению
- Потребляемая мощность (без SFP): не более 2 Вт
- Рабочая температура: -40°C ~ +75°C
- Корпус: защита IP40, монтаж на DIN-рейку
- Размеры, Вес: 59x50x36мм, 150г
- MTBF > 100,000 часов
- Гарантия: до 5 лет

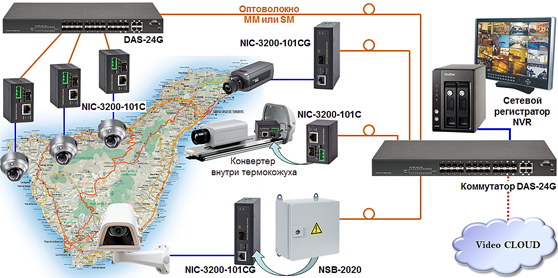

![NIC-3200-101CG. Изображение 1 NIC-3200-101CG. Изображение 1](/upload/other/text_imgs/29013/nic-101c-cg_app_w.jpg)
