PoE-инжектор NIP-172PGB Однопортовый PoE-инжектор NIP-172PGB в промышленном исполнении обеспечивает гарантированное питание по технологии PoE для IEEE 802.3bt/at/af совместимых устройств, а именно, мощные беспроводные точки доступа, видеотелефоны, многофункциональные поворотные (PTZ) IP-видеокамеры. NIP-172PGB обеспечивает мощность 95W на порту питаемого устройства, поддерживает IEEE 802.3bt/at/af PoE стандарт и может работать с любым 10/100/1000Base-T Ethernet оборудованием, позволяя применять технологию PoE для устройств, не оснащенных данной функцией изначально.
Инжектор NIP-172PGB имеет разъем питания в виде терминального блока и использует внешний источник питания с выходным напряжением постоянного тока 12-56VDC. В зависимости от используемого номинала рабочего напряжения, доступен различный PoE бюджет. Инжектор имеет в своем составе повышающий DC-DC преобразователь (Booster), позволяющий использовать его в местах, где стандартное напряжение питания для PoE коммутаторов (48–56 VDC) недоступно, например при установке на транспорте и питании от бортовой сети.Входные цепи питания имеют защиту от перегрузки и короткого замыкания. Выходное напряжение постоянного тока для питания удаленных устройств подается на витые пары 1/2/4/5(+) и 3/6/7/8(-) (Mode A и Mode B). Инжектор поддерживает режим PoE auto detection, при котором PSE (питающее) устройство не подает питание в линию до тех пор пока по специальной сигнатуре не определит, является ли удаленное подключаемое устройство PoE совместимым. Такой режим позволяет защитить от подачи питания случайно подключаемые устройства, не поддерживающее PoE технологию.
Устройства предназначены для работы в жестких температурных условиях -40~+75°C. Металлический корпус обладает степенью защиты IP40 и имеет крепление на DIN-рейку, стену.
Основные технические характеристики:
-
Интерфейсы/производительность
- 1 x 10/100/1000Base-T (PoE++ OUT) порт с поддержкой PoE IEEE 802.3bt/at/af
- 1 x 10/100/1000Base-T (Ethernet) порт без поддержки PoE
- Поддержка IEEE 802.3/ 802.3u/ 802.3ab
- Поддержка Autonegotiation & Auto-MDIX
- Поддержка IEEE 802.3bt/at/af (PoE auto detection)
- Метод обработки кадров: Forward
- Производительность до 1,488 Mpps@64Bytes
Общие характеристики
- Светодиодные индикаторы состояния
- Выходная мощность порта PoE до 95W
- PoE контакты: 1/2/4/5(+) и 3/6/7/8(-)
- PoE бюджет: 95 Вт(от 24-56VDC); 60 Вт (от 12VDC)
- Питание: 24-56V (12-56V) DC Booster
- Защита от перегрузки и обратной полярности
- Рабочая температура: -40°C ~ +75°C
- Корпус: защита IP40, монтаж на DIN-рейку, стену
- Размеры: 95 x 75 x 30 мм; Вес: 250 г.
- MTBF: >200,000 часов

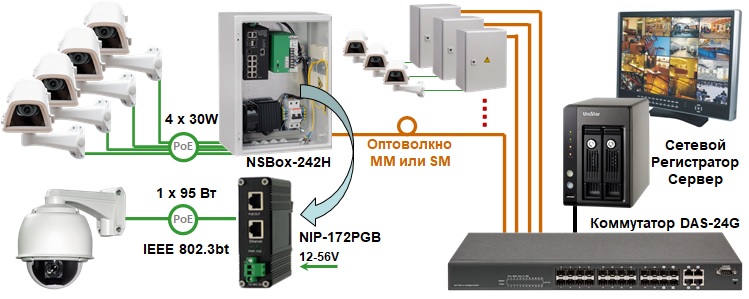

Варианты подключения
![NIP-172PGB. Изображение 1 NIP-172PGB. Изображение 1](/upload/other/text_imgs/29013/172pg_ap_w.jpg)
