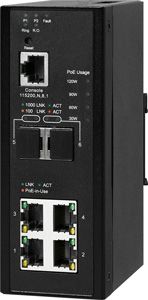

Гигабитный L2+ PoE коммутатор Ethernet NIS-3500-2204PGE наиболее востребован в приложениях со сложной сетевой топологией и высокой плотностью размещения видеокамер, точек доступа и другого PoE оборудования (PD). NIS-3500-3204PGE является надежным элементом интеллектуальных систем передачи информации для промышленной автоматизации и видеонаблюдения. Благодаря широкому функционалу (VLAN, QoS, IGMP, GVRP,STP, RSTP, ERPS), коммутатор позволяет управлять нагрузкой, полностью контролировать трафик, отслеживать состояние портов и цепей питания, восстанавливать функционирование системы при обрывах кабеля или выходе из строя промежуточных узлов.
Коммутатор имеет 4 порта Ethernet 10/100/1000Base-T и два слота для установки оптических SFP модулей 100/1000М для подключения к магистрали и обеспечивает неблокирующую многовходовую коммутацию и передачу значительных массивов данных без задержек с пропускной способностью 12 Гбит/с. Для SFP слотов рекомендуется использовать любые промышленные (Industrial) SFP модули, способные работать на скорости до 1.25Гбит/с.
4 порта 10/100/1000Base-T поддерживают технологию PoE в соответствии со стандартом IEEE 802.3af/802.3at до 36 Вт на порт. Коммутатор можно использовать для питания удаленных PoE-совместимых устройств, (поворотных (PTZ) IP-видеокамер, беспроводных точек доступа, видеотелефонов). Выходная мощность на портах PoE зависит от внешнего источника питания. Коммутатор имеет систему питания с двойным резервированием (на терминальный блок можно подключить два источника). Номинал питающего напряжения 48-56VDC. Сам коммутатор потребляет 6,2 Вт. Бюджет мощности коммутатора и системы PoE составляет 144 Вт. На терминальный блок выведен релейный контакт аварийной сигнализации.
Коммутатор предназначен для работы в жестких температурных условиях (-40°C~+75°C). Металлический корпус обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку. Коммутатор защищен от неблагоприятных факторов окружающей среды, имеет высокую виброустойчивость и ударопрочность в соответствии с требованиями стандартов. Настройка и управление осуществляются через CLI, Web-интерфейс, Telnet, SNMP Уличные узлы доступа NSBox
Для уличного размещения оборудования необходимо использовать монтажные шкафы или уличные Узлы Доступа с креплением на стену или на столбах и мачтах. Помимо коммутационного оборудования (коммутаторов) внутри шкафа размещается вспомогательное оборудование: оптический кросс, промышленные источники питания или системы бесперебойного питания с аккумулятором, грозозащита, нагреватель с регулятором температуры, различные датчики
Основные технические характеристики:
Интерфейсы/производительность
- 4 x 10/100/1000Base-T портов с поддержкой PoE IEEE 802.3af/3at
- 2 x 100/1000M SFP слота (Поддержка DDM)
- Консольный порт RS-232C
- Поддержка IEEE 802.3/802.3u/802.3ab/802.3z
- IEEE 802.3x Flow Control в режиме Full duplex и Back Pressure в режиме Half duplex
- Автоопределение скорости и типа кабеля
- Емкость таблицы MAC-адресов: 8K
- Поддержка Jumbo frames 9Kb
- Switch Fabric 12Gbps
- Производительность до 8.928 Mpps@64Bytes
Поддерживаемые протоколы и функции
- VLAN: 802.1Q, 802.1ad Q-in-Q, 4094 VLAN ID
- QoS: 8 приоритетных очередей на порт, CoS, DSCP, WRR/SPQ Queuing, Storm Protection
- IGMP Snooping v1/v2/v3, IGMP groups 1023 IGMP Querier
- Spanning Tree: IEEE 802.1d STP, 802.1w RSTP, 802.1s MSTP
- Топология Ring: G.8032 ERPSv2 время автовосстановления сети 50 ms
- Агрегирование каналов: LACP, Static trunk
- DHCP Server/Client, Relay Option 82
- PoE: Расписание включения питания, приоритет. 6 режимов распределения бюджета PoE между PD, контроль зависания PD устройств (видеокамер)
- Диагностика: RMON, SNMP Inform/Trap, Syslog, SMTP, Port Mirroring, LLDP
- Управление: Web, Telnet, CLI, SNMP v1/v2c/v3 IPv4, IPv6, uPnP
- Синхронизация времени: NTP, PTP (IEEE 1588)
- Промышленные протоколы: Modbus TCP
Общие характеристики
- Светодиодные индикаторы состояния
- Console: Консольный порт RS232 (115.2Kbps, 8N1)
- Питание: 48-56VDC с резервированием
- Бюджет мощности коммутатора и PoE 144 Вт
- Выходная мощность на портах PoE до 36 Вт
- PoE контакты RJ45: 1/2(+), 3/6(-) Mode A EndSpan
- Потребление без/с PD 6,2/151,8 Вт
- Релейный контакт аварийной сигнализации
- Защита от перегрузки и обратной полярности
- Корпус: защита IP30, монтаж на DIN-рейку, стену
- Рабочая температура: -40°C~+75°C
- Размеры, вес : 135 x 50 x 87,5 мм, 610 г
- Гарантия: до 5 лет
