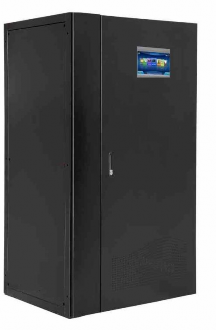

LF33 10-800кВА – это низкочастотный онлайн источник бесперебойного питания с изолирующим трансформатором. В нем используется надежный тиристорный выпрямитель с фазовым управлением и инверторная технология на IGBT. Выпускаются модели мощностью от 10 кВА до 800 кВА.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Подходит для работы при высоких температурах, в неблагоприятных условиях. Доки, шахты, автомагистрали и другие критически важные приложения
ХАРАКТЕРИСТИКИ:
- Двойное преобразование низкой частоты с изолированным трансформатором
- Технология полного цифрового управления Dual-DSP
- Высокий КПД 94%
- Выходной коэффициент мощности 0.8 или 0.9 опционально
- Параллельное резервирование N+X до 6 модулей
- Сенсорный цветной ЖК-дисплей
- Синхронизация LBS
- Стандартная функция аварийного отключения питания (EPO)
- Интеллектуальное управление аккумуляторными батареями
- Коммуникации: RS232, RS485, сухой контакт, SNMP (опционально)
ПРЕИМУЩЕСТВА:
- Технология Dual DSP
- Низкая частота совместно с изолированным трансформатором
- Интеллектуальное управление увеличивает срок службы батареи
Модель | LF33010 | LF33020 | LF33030 | LF33040 | LF33060 | LF33080 | LF33100 | LF33120 | LF33160 |
Мощность | 10 кВА | 20 кВА | 30 кВА | 40 кВА | 60 кВА | 80 кВА | 100 кВА | 120 кВА | 160 кВА |
Вход | Номинальное напряжение | 380 В перем. тока ±25%, 3 фазы + N + PE | |||||||
Частота | （50/60 Гц）±5% | ||||||||
Коэффициент мощности | ≥0.92 (с фильтром) | ||||||||
Байпас | Номинальное напряжение | 380 В перем. тока ±15% | |||||||
Частота | （50/60 Гц）±0.5 Гц | ||||||||
Выход | Номинальное напряжение | 380 В перем. тока ±1% | |||||||
Коэффициент мощности | 0.8 | ||||||||
Гармонические искажения | <=3% (линейная нагрузка), <=5% (нелинейная нагрузка) | ||||||||
Перегрузочная способность | 110%/125% / 150% номинальный ток 10 мин/5 мин/1 мин | ||||||||
Коэффициент амплитуды тока | 3:1 | ||||||||
КПД | ≥90% | ||||||||
Параллельное подключение | до 4 шт. | ||||||||
Батарея | 384 В пост. тока | ||||||||
Интерфейс связи | RS232, RS485, сухой контакт, SNMP (по выбору) | ||||||||
Модель | LF33200 | LF33300 | LF33400 | LF33500 | LF33600 | LF33800 | |||
Мощность | 200 кВА | 300 кВА | 400 кВА | 500 кВА | 600 кВА | 800 кВА | |||
Вход | Номинальное напряжение | 380/400/415 В перем. тока ±25%, 3 фазы + N + PE | |||||||
Частота | （50/60 Гц）±5% | ||||||||
Коэффициент мощности | ≥0.97 (с фильтром) | ||||||||
Байпас | Номинальное напряжение | 380/400/415 В перем. тока | |||||||
Частота | （50/60 Гц）±0.5 Гц | ||||||||
Выход | Номинальное напряжение | 380/400/415 В перем.тока ±1% | |||||||
Коэффициент мощности | 0.9 или 0.8 | ||||||||
Гармонические искажения | <=3% (линейная нагрузка), <=5% (нелинейная нагрузка) | ||||||||
Перегрузочная способность | 110%/125% / 150% номинальный ток 60 мин/10 мин/1 мин | ||||||||
Коэффициент амплитуды тока | 3:1 | ||||||||
КПД | ≥92.5% | ≥93% | ≥93.5% | ≥94% | |||||
Параллельное подключение | до 6 шт. | ||||||||
Батарея | 384 В пост.тока | 480 В пост.тока | |||||||
Интерфейс связи | RS232, RS485, сухой контакт, SNMP (по выбору) | ||||||||
