Узлы Доступа NSBox предназначены для организации защищенных систем уличного видеонаблюдения и обеспечивают бесперебойную работу группы видеокамер, подключенных к узлу: надежное питание, надежный канал передачи данных и защиту от перенапряжений. Узел Доступа представляет собой законченное изделие для установки и эксплуатации в любых климатических условиях.
В зависимости от сферы применения и условий эксплуатации, узлы Доступа NSBox монтируются в монтажные шкафы серий:
- NSB-xxx: листовая сталь с порошковым покрытием, степень защиты IP66;
- NSV-xxx: листовая нержавеющая сталь (AISI 304), степень защиты IP66;
- NSP-xxx: армированный стекловолокном полиэстер, степень защиты IP66;
- NSE-xxx: алюминиевый сплав с полимерно-эпоксидным покрытием, IP66;
Специальные шкафы серии NSE-xxx выполнены во взрывобезопасном исполнении с маркировкой взрывозащиты 1Ex d IIC T5 Gb X IP66. Смонтированные в шкафах узлы Доступа могут применяться для наружной и внутренней установки во взрывоопасных зонах в условиях наличия взрывоопасных смесей.

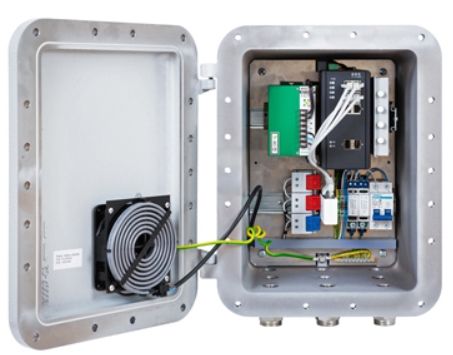

Базовая комплектация Узла Доступа NSBox-4042E включает в себя комплект настенного крепления, монтажную панель с установленными DIN-рейками, проходные клеммы, двухполюсный автомат, шину заземления и согласованный с заказчиком комплект кабельных вводов. Также в комплектацию включены следующие модули:
- Управляемый 4-х портовый PoE коммутатор с источником питания 48VDC-150W;
- Система климат контроля внутри шкафа: нагреватель с вентилятором, термостаты;
- Оптический кросс в комплекте с гильзами, адаптерами, пигтейлами, патчкордами;
- Модули защиты от перенапряжения цепей питания 220В и портов Ethernet + PoE;

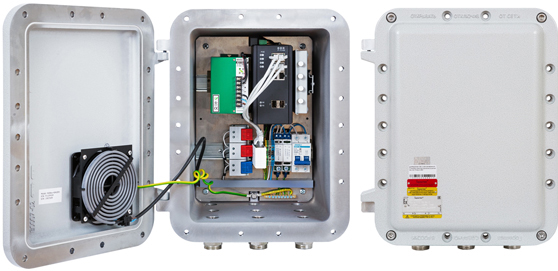

![NSBox-4042E. Изображение 1 NSBox-4042E. Изображение 1](/upload/other/text_imgs/29013/NSBox-Exdall_w.jpg)
Технические характеристики:
Напряжение питания | Потребляемая мощность | 220 - 240VAC | 300 W (не более) |
Материалы шкафа (корпус, дверь) | Алюминиевый сплав с покрытием |
Степень защиты шкафа | Взрывозащита | IP67 | 1Ex d IIC T5 Gb X IP66 |
Монтаж шкафа | Комплекты крепления на стену и столб |
Рабочая температура | с теплоизоляцией | -40 ~ +60°C | -50 ~ +60°C |
Габаритные размеры (без гермовводов) | 425 x 325 x 297 mm |
Вес с упаковкой, не более | 35 kg |
4x 10/100/1000Base-T RJ45 PoE 30W 802.3at/802.3af (PoE auto detection) |
2x 10/100/1000Base-T RJ45 Total PoE Budget 120W; Reboot PDs |
2x 100/1000M SFP slots (with DDM) Switch Fabric 24Gbps, Jumbo Frame 9Kb |
Console/CLI, Web GUI, Telnet, SNMP | Syslog, VLAN mirroring, RMON, SNMP Trap |
Spanning Tree: STP, RSTP, MSTP; Ring Topology: Chain, Dual Homing, Couple Ring; VLAN: Port-based, 802.1q tag-based, 802.1ad Q in Q; IGMP Snooping v1/v2/v3 & Querier; QoS: 802.1p, 8 queues per port, WRR/SPQ; DHCP Client, Server, Relay, Snooping, Option 82; 802.1ab LLDP; Multicast/Broadcast/Flooding Storm Control; Access Control: IP/ MAC-based/ 802.1x authentication; Security: HTTPs, SSH, Radius Client; NTP/SNTP; |

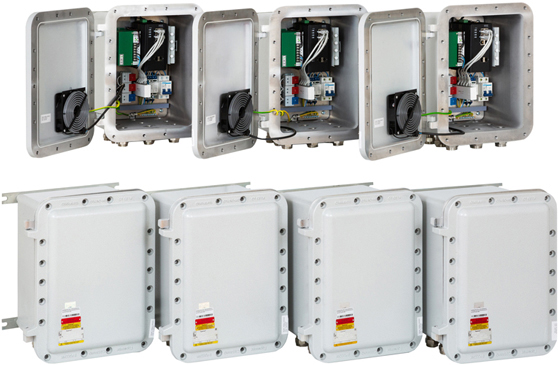

![NSBox-4042E. Изображение 1 NSBox-4042E. Изображение 1](/upload/other/text_imgs/29013/nsbox-4042eh_gw.jpg)
