Описание
Назначение

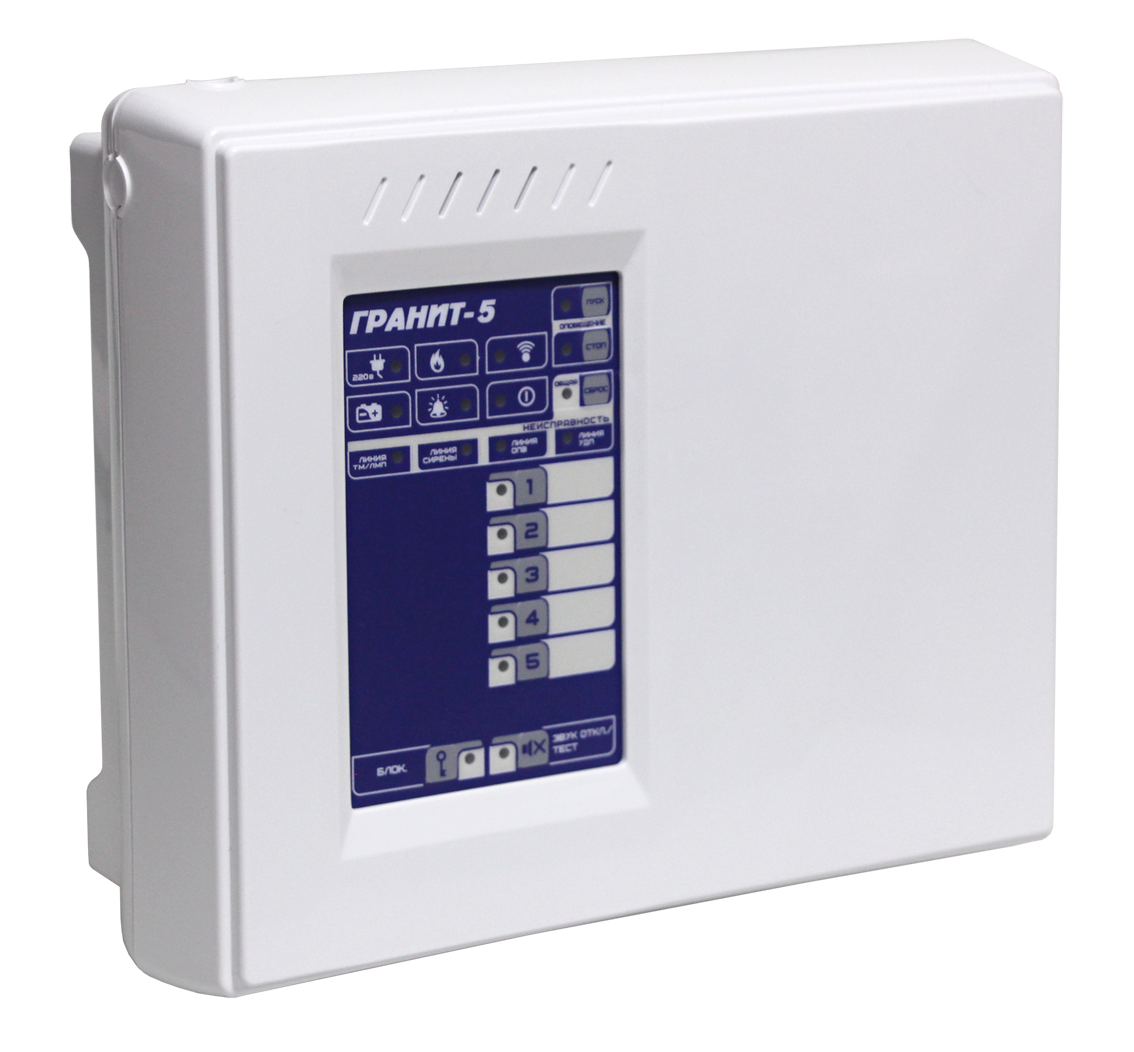

Прибор предназначен для работы в качестве объектового прибора в составе интегрированной системы безопасности «Лавина» версии 6.3.6 и выше.
Гранит-5Л (IP) обеспечивает централизованную и локальную охрану объектов с передачей информации о тревоге и прочих событиях на пульт централизованного наблюдения (ПЦН) по сетям TCP/IP.
Особенности
- 5 шлейфов сигнализации (ШС) с функциями охранных и/или пожарных.
- Передача информации на ПЦН осуществляется по сетям TCP/IP (Internet, локальные сети) (используется IP-коммуникатор, версии 1.3).
- Прибор и коммуникатор можно программировать с компьютера ПЦН через USB или удаленно, используя канал доставки извещений. Для программирования используется программное обеспечение АРМ администратора или АРМ инженера системы «Лавина».
- Обратный канал для удаленного управления ШС и реле.

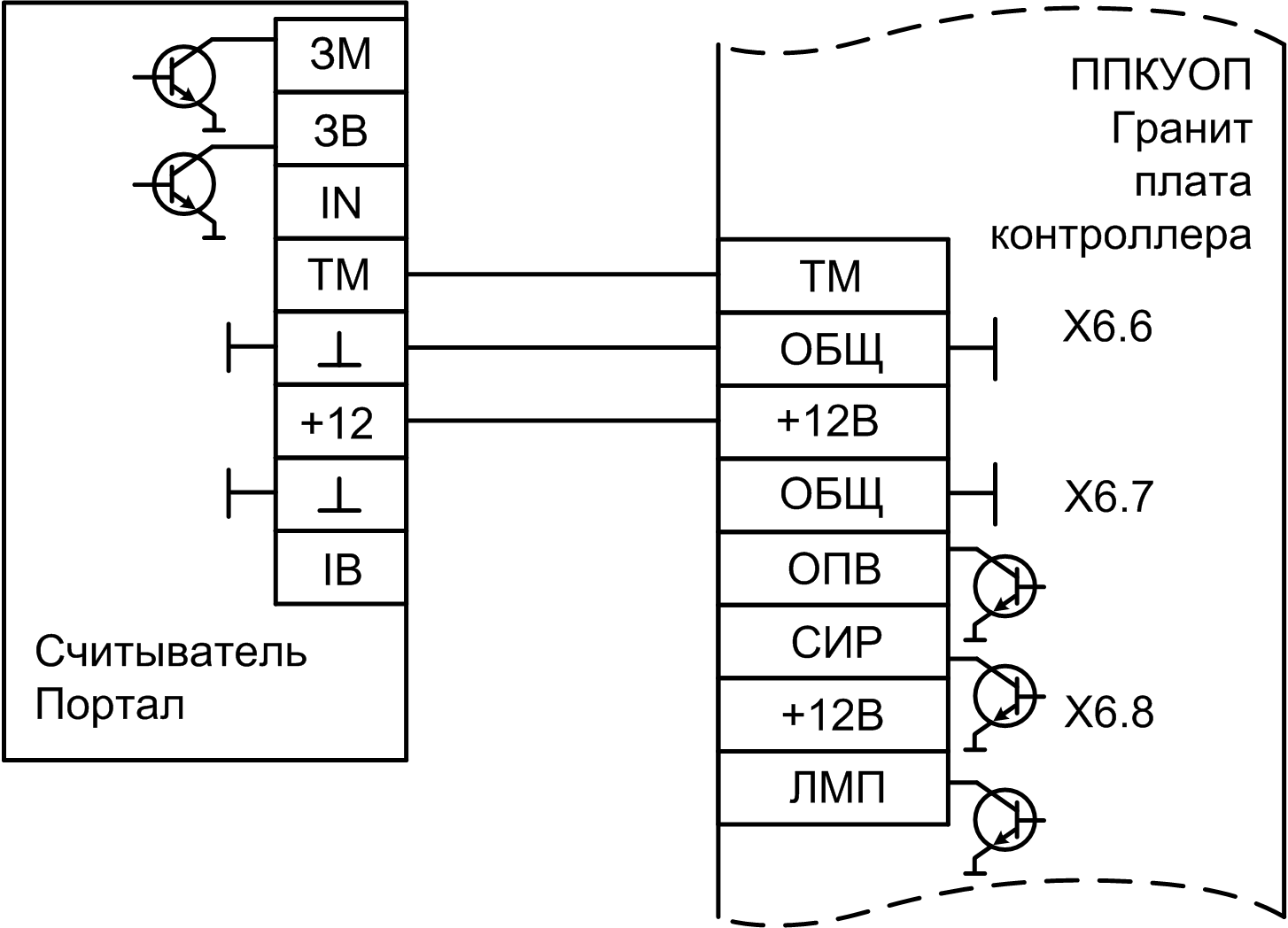

- Постановка/снятие ШС осуществляется электронными ключами Touch Memory, кнопками на панели индикации и управления прибора, удалённо с ПЦН и с помощью считывателя «Портал» (ключами ТМ, картами Proximity, набором цифрового кода кнопками, брелоками).
- Управление оповещением при пожаре осуществляется:
- автоматически, при событии «Пожар2» в пожарном ШС;
- вручную с панели индикации и управления прибора (кнопки «ПУСК» и «СТОП»);
- Парольная защита органов управления прибора от несанкционированного доступа.

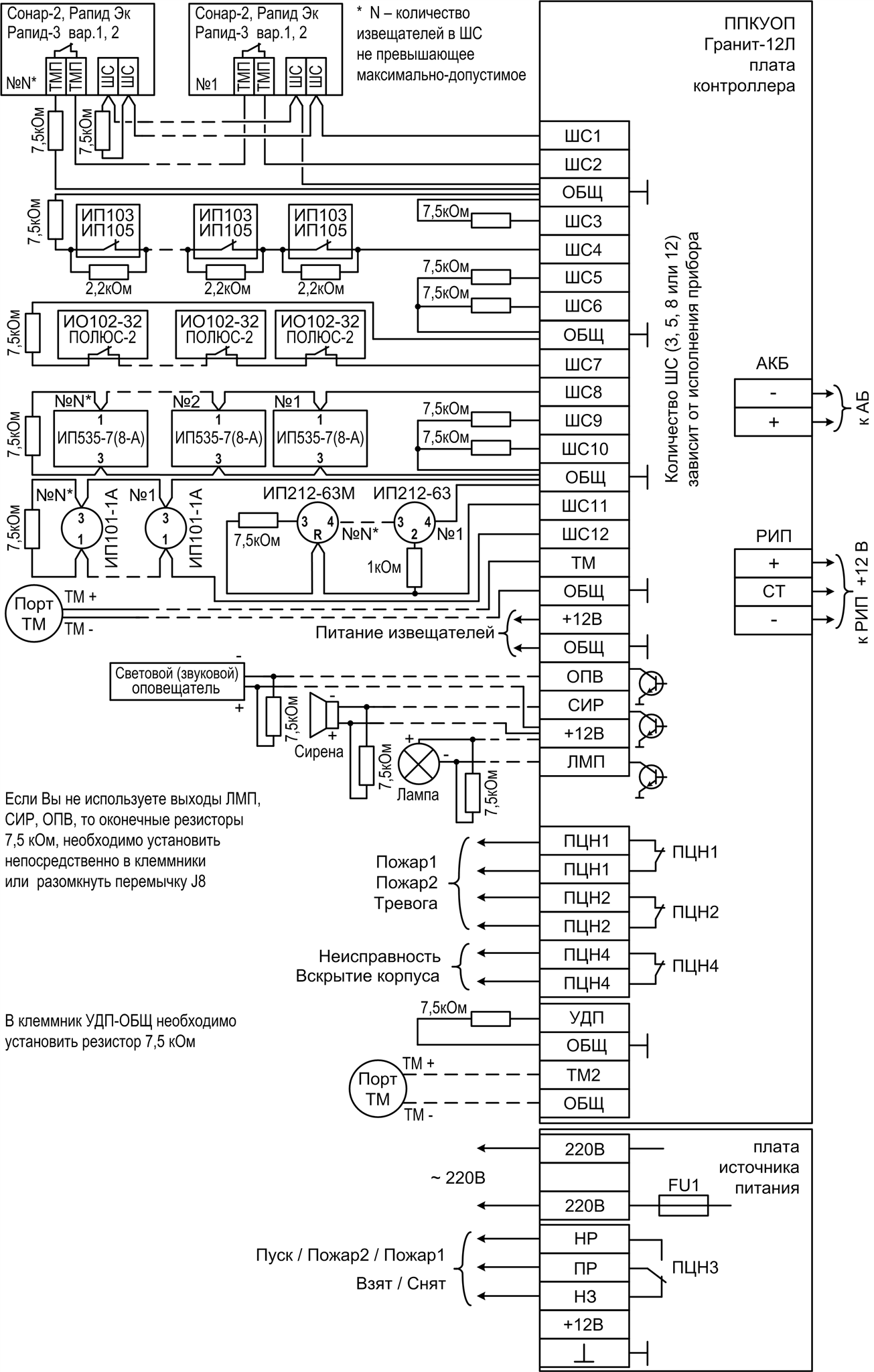

- Три выхода оповещения типа «открытый коллектор»: «ЛМП», «СИР» и «ОПВ» и выход оповещения типа «сухие контакты»: реле «ПЦН3».
- Автоматический контроль линий оповещения «ЛМП», «СИР», «ОПВ» на обрыв и короткое замыкание.
- Отдельный неотключаемый выход с напряжением +12 В для питания извещателей.
- Функции «Тихая тревога» и «Автовозврат» для охранных ШС.
- Автоматический переход на питание от аккумулятора при отключении сети 220В. Сигнал «Тревога» при этом не выдается.

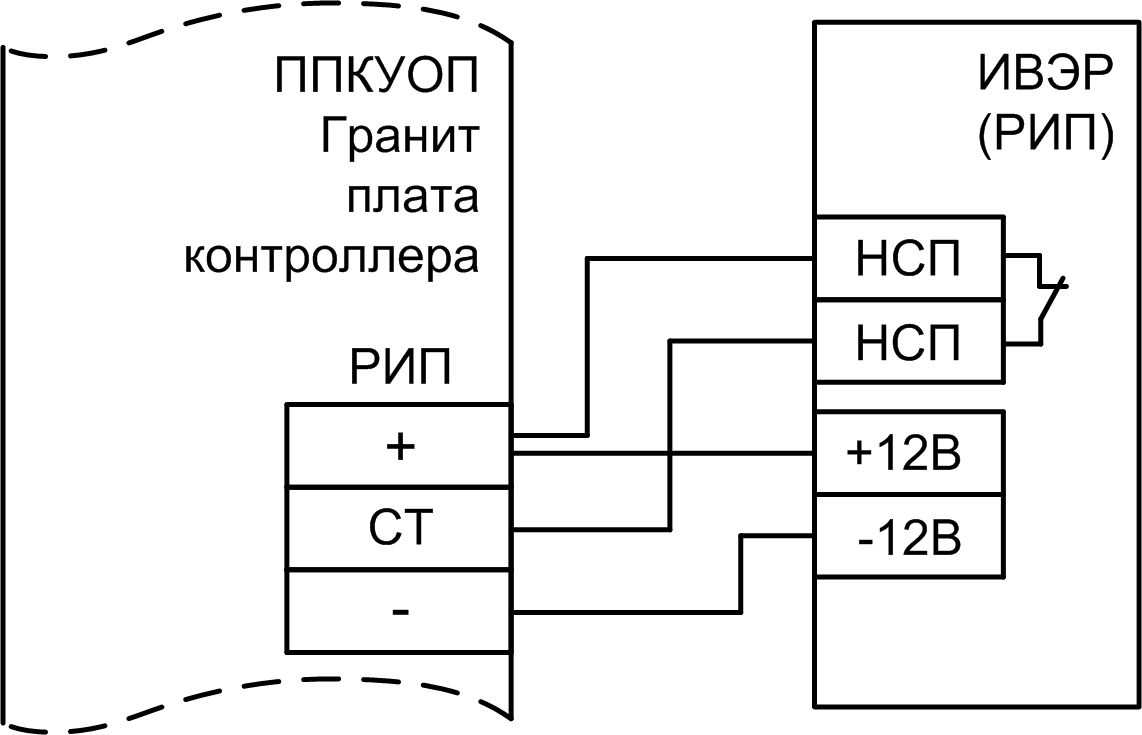

- Возможность подключения внешнего резервированного источника питания 12 В (РИП).
- При полном отключении электропитания прибор запоминает состояние ШС.
- Возможность передачи тревожных извещений «Пожар1», «Пожар2» и «Тревога» на пульт централизованного наблюдения по двум каналам путем размыкания «сухих» контактов выходных реле (ПЦН1 и ПЦН2) или организации автономной работы прибора.
- Возможность обновления прошивки прибора.
Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.
| Информационная ёмкость (количество шлейфов сигнализации) | 5 | Информативность (количество основных видов извещений прибора) | 18 | Количество основных видов извещений прибора на ПЦН «Лавина» | 27 | Ёмкость буфера извещений (макс. количество событий в памяти прибора) | 40 | Ёмкость памяти кодов идентификаторов (макс. кол-во электронных ключей) (ключи ТМ / proximity-карты* / цифровые коды / брелоки) | 64 | Время доставки извещений по каналу GSM по каналу IP | от 15 секунд от 5 секунд | Время доставки тревожных сообщений при дозвоне с первой попытки | 15-30 секунд | Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ) | 19,5 ± 0,5 В | Суммарная токовая нагрузка в ШС в дежурном режиме, не более | 1,5 мА | Напряжение / ток выходов реле ПЦН1, ПЦН2, ПЦН4, до | 100 В / 100 мА | Напряжение / ток выхода реле ПЦН3, до | ~ 250 В / 3 А | Максимально допустимый общий ток потребления по выходу +12 В | 1,5 А | Ток потребления по выходу «+12В» для питания извещателей, не более | 400 мА | Ток потребления по выходу «ОПВ» (оповещение), не более | 1 А | Ток потребления по выходу «ЛМП» для питания внешнего светового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более | 200 мА | Ток потребления по выходу «СИР» для питания внешнего звукового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более | 300 мА | Регистрируются нарушения ШС длительностью, более | 350 мс | Не регистрируются нарушения ШС длительностью, менее | 200 мс | Напряжение питания от сети (переменный ток 50 Гц) | от 187 до 242 В | Мощность, потребляемая от сети, не более | 15 ВА | Напряжение питания от аккумуляторной батареи | от 11,8 до 14,0 В | Номинальная ёмкость встроенной аккумуляторной батареи | 7 или 4,5 Ач | Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более | 65 мА | Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более | 85 мА | Масса без аккумуляторной батареи, не более | 700 г | Габаритные размеры корпуса прибора, не более | 250 х 210 х 80 мм | Степень защиты оболочкой (степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности) | IP20 (IP40) | Средняя наработка на отказ прибора в дежурном режиме или в режиме снят с охраны, не менее | 40 000 часов | Вероятность эффективного срабатывания прибора | 0,97 | Срок службы | 10 лет | Диапазон рабочих температур | от - 30 до +50 °С | Относительная влажность воздуха при +40 °С, не более | 93 % |
Характеристики
Бренд:Сибирский АрсеналМатериал корпуса:ПластикНапряжение питания, В:Переменное, 220 / Постоянное, 12Взрывозащищенное оборудование:НетКласс защиты:IP40Тип монтажа:НастенныйДиапазон рабочих температур, С:-30+50Снято с производства:N
Оплата
Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.
Доставка
«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.
Получить приобретённый товар Вы можете удобным для Вас способом:
- Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
- Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.
Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.
- Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.
Тарифы доставки по Москве:
При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:
- зона 3 — 500 руб.;
- зона 1 — 1000 руб.;
- зона 2, 4 — 1500 руб.;
- зона 5 — 2000 руб
Транспортные компании, с которыми мы сотрудничаем:
- Деловые линии
- Байкал-Сервис
- СДЭК
- Энергия
- Другим удобным для вас способом по согласованию
granit_3l_5l_8l_12l_re_2022_10_20.pdfГранит-3Л-5Л-8Л-12Л. Руководство по эксплуатации(pdf, 1.1 МБ)granit_3l_5l_8l_12l_uk_re.pdfГранит-3Л-5Л-8Л-12Л. Руководство по эксплуатации (Выпуск до октября 2021 г.)(pdf, 1.3 МБ)granit_kvartz_sert.pdfСертификат соответствия. С-RU.ЧС13.В.00250/21 срок действия до 31.08.2026(pdf, 2.7 МБ)lavina_sert.pdfСертификат соответствия. С-RU.ЧС13.В.00283/21 срок действия до 01.10.2026(pdf, 1.7 МБ)
Вас также может заинтересовать:
Объектовый прибор, 12 зон, GSM и IP-канал связи, удаленное програмирование, обратный канал (запрос сост., постановка/снятие, управление ПЦН), РИП под АКБ 7Ач
25 880 руб.
25 880 руб.
Кодонаборная панель, считыватель Proximity-карт, радиоканальных брелков БН-Л-33, ключей Touch Memory. Передает код в ПО «Лавина» 6.3.6 и «KeyProg» 2.1.0. Подключение через USB.
5 340 руб.
5 340 руб.
ППКОП адресный радиоканальный. Прибор предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" версии 6.3.3 и выше в качестве объектового прибора. Передача информации на ПЦН осуществляется через сеть GSM в режиме «передача данных» и/или GPRS. Управление прибором осуществляется электронными ключами Touch Memory, брелками управления радиоканальными Б 4-Р и удалённо с ПЦН.
14 060 руб.
14 060 руб.

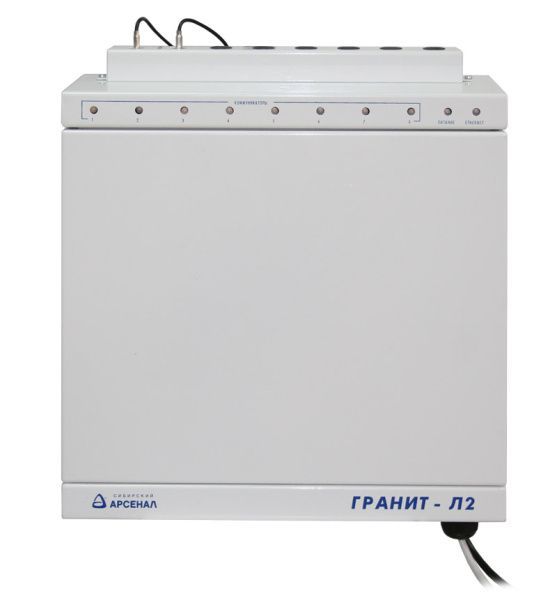

центр. модем с ПО «Лавина», 2 коммуникатора (канал GSM) - расширение до 8 шт., связь с ПК по Ethernet, метал. корпус, РИП под аккумулятор 12 Ач
