Описание
Назначение

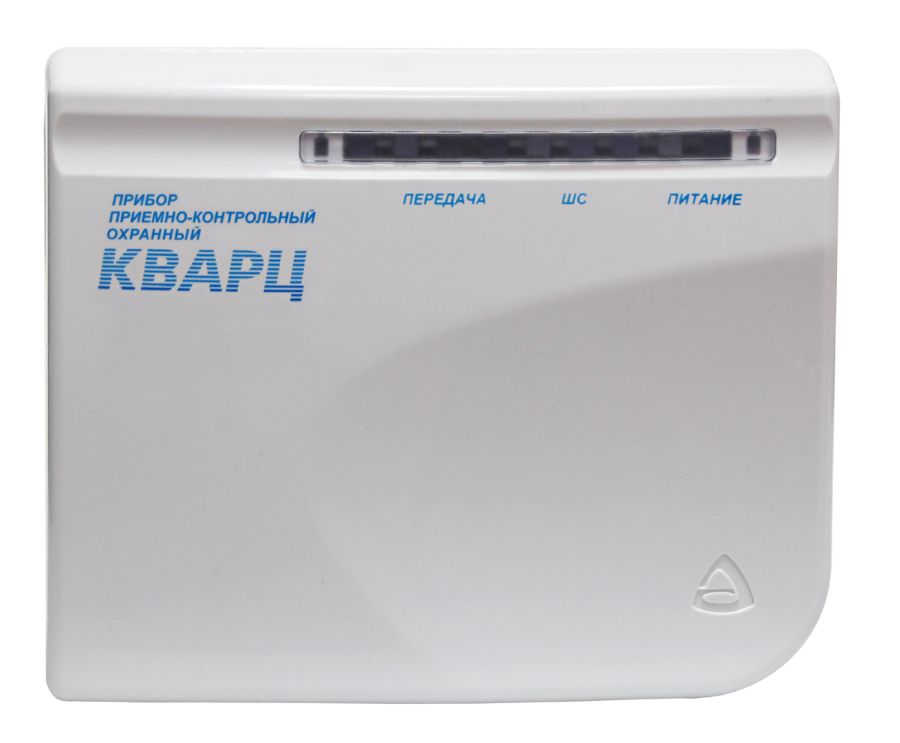

Прибор приёмно-контрольный охранный «Кварц Л» предназначен для работы в составе интегрированной системы безопасности «Лавина» в качестве объектового прибора. «Кварц Л» обеспечивает централизованную и локальную охрану объектов, оборудованных охранными извещателями с передачей информации о тревожных сообщениях и прочих событиях на специально оборудованный пульт централизованного наблюдения (ПЦН) службы охраны через сеть GSM в режиме «передача данных» (CSD) или GPRS.
Особенности
- Прибор работает с программным обеспечением «Лавина», начиная с версии 6.3.0 без удаленного программирования, а с версии 6.3.2 с удаленным программированием.
- Передача информации на ПЦН осуществляется через сеть GSM в режиме «передача данных» (CSD) или GPRS (используется интегрированный в плату прибора GT-коммуникатор с 2-мя SIM-картами).
- Один шлейф охранной сигнализации;
- Режимы работы и используемые прибором идентификаторы (ключи TМ, proximity-карты, цифровые коды, брелоки) задаются при программировании настроек прибора в АРМ Администратора или АРМ Инженера системы «Лавина».
- Прибор совместно с коммуникатором программируется:
- с помощью электронного ключа DS1996;
- с помощью USB-программатора;
- с ПК через USB-интерфейс с помощью USB-UART адаптера;
- удаленно с ПЦН, используя каналы доставки извещений.
- Управление прибором осуществляется:
- электронными ключами Touch Memory через порт ТМ;
- удалённо с ПЦН;
- брелоками БН-Л-33 через устройство радиоуправления Лидер* вариант 2;
- рroximity-картами (стандарта EM-Marin), цифровыми кодами и ключами ТМ через считыватель Портал*.
- * - Лидер и Портал приобретаются отдельно, требуют питания 12В.
- Три вида ключей:
- ключ охраны (постановка на охрану и снятие с охраны);
- ключ тревоги (сигнал тревоги на ПЦН);
- ключ контроля наряда (контроль прибытия опергруппы).
- Брелок БН-Л-33 может быть запрограммирован на все три типа ключа;
- Функция обучения ШС позволяет увеличить токовую нагрузку ШС до 1,5 мА.
- Автоматический переход на питание от аккумулятора при отключении сети 220 В, и обратно, при восстановлении питания 220 В.Извещение «Тревога» при этом не выдаётся.

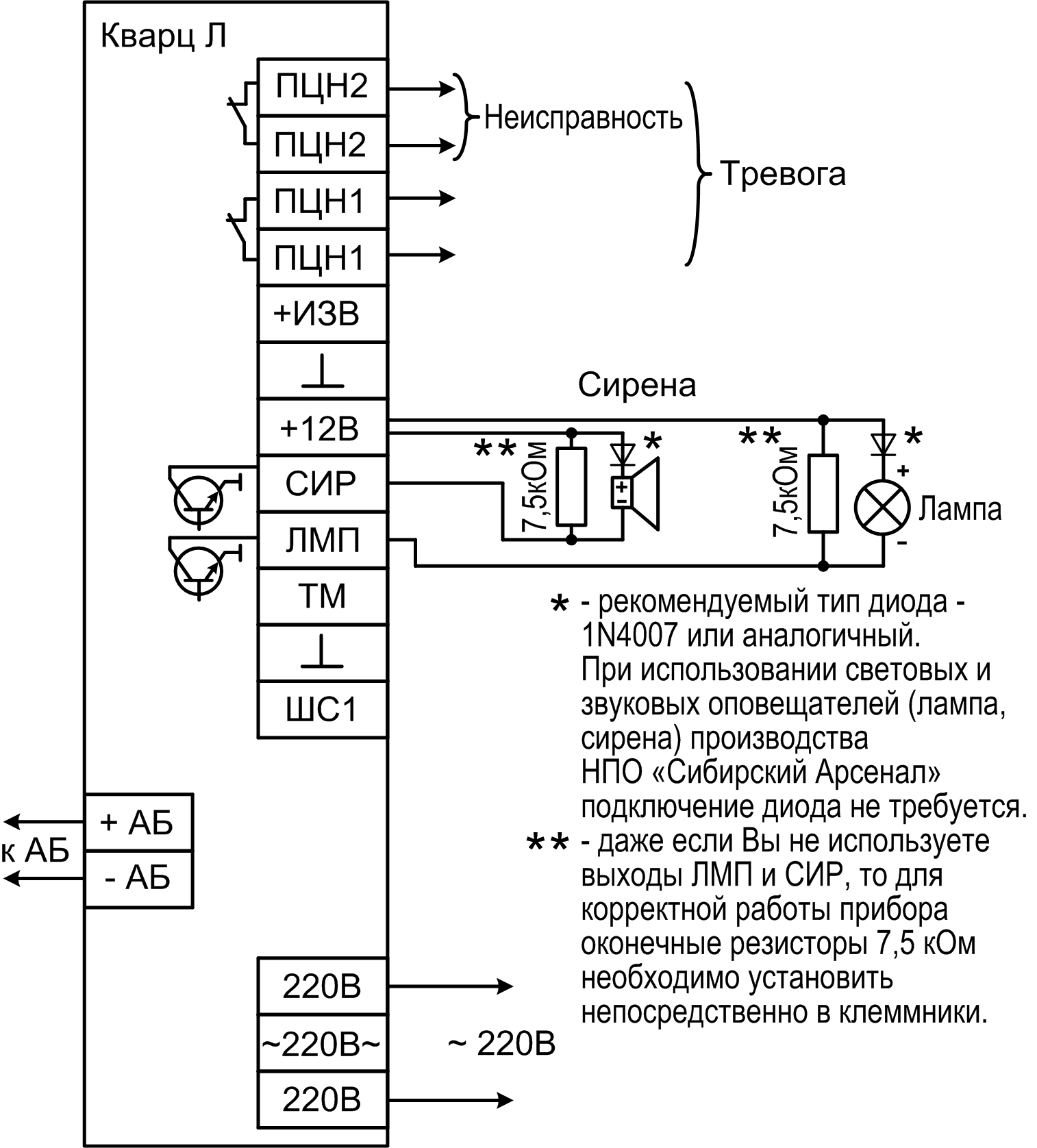

- К прибору могут быть подключены внешние звуковые и световые оповещатели, либо другие исполнительные устройства с рабочим напряжением 12 В и общим током потребления не более 1 А.

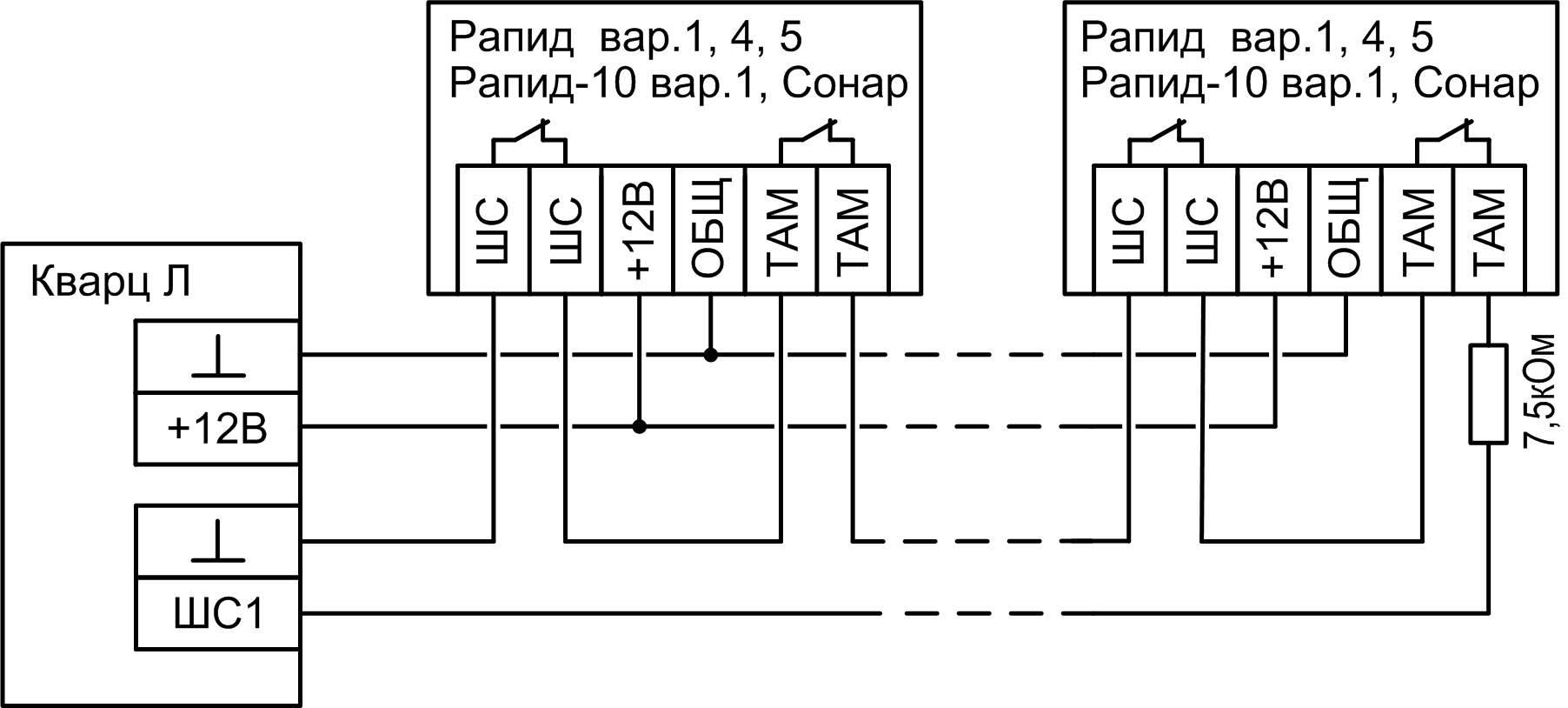

- Для питания извещателей и оповещателей имеется выход «+12В» с выходным напряжением 12 В.
- Для питания и сброса состояния извещателей имеется отключаемый выход «+ИЗВ» с выходным напряжением 12 В.
- Наличие функций «Автовозврат» и «Тихая тревога».
- Возможность обновления прошивки пользователем.
| Информационная ёмкость (количество ШС) | 1 | Информативность (количество осн. видов извещений) | 10 | Количество основных видов извещений прибора на ПЦН «Лавина» | 21 | Ёмкость буфера извещений | 64 | Ёмкость памяти кодов идентификаторов (количество эл.ключей) (брелоки, ключи TM, proximity-карты, коды) | 32 | Время доставки извещений в режиме «передача данных» по GPRS каналу | от 15 с от 5 с | Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм) | 11 ± 2 В | Суммарная токовая нагрузка в ШС в дежурном режиме, не более | 1 мА* | Общий ток потребления по выходу «+12В», не более | 1 А | Ток потребления по отключаемому выходу 12 В «+ИЗВ» для питания извещателей, не более | 80 мА | Ток потребления по выходу «ЛМП» для питания внешних световых оповещателей 12 В (при наличии подключенного, заряженного аккумулятора), не более | 200 мА | Ток потребления по выходу «СИР» для питания внешних звуковых оповещателей 12 В (при наличии подключенного, заряженного аккумулятора), не более | 800 мА | Напряжение / ток выходов реле ПЦН1 и ПЦН2 («сухой» контакт оптореле), до | 72 В / 50 мА | Не регистрируются нарушения ШС длительностью, менее | 250 мс | Напряжение питания от сети (переменный ток 50 Гц) | от 187 до 242 В | Мощность, потребляемая от сети (с заряженным аккумулятором и при отсутствии внешних потребителей) во всех режимах, не более | 5 ВА | Напряжение питания от аккумулятора | от 11,8 до 14,0 В | Номинальная ёмкость встроенного аккумулятора | 1,2 Ач | Ток потребления от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более | 35 мА ** | Ток потребления от аккумулятора в режиме тревоги (при отсутствии внешних потребителей), не более | 60 мА | Масса без аккумулятора, не более | 0,6 кг | Габаритные размеры, не более | 186х151х60 мм | Степень защиты оболочкой | IP20 | Степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности | IP40 | Средняя наработка на отказ прибора в режиме охраны или режиме снят с охраны, не менее | 40 000 часов | Вероятность эффективного срабатывания прибора | 0,97 | Срок службы | 10 лет | Диапазон рабочих температур | от - 30 до +55 °С | Относительная влажность воздуха при температуре +40 °С, не более | 93 % | * - 1,5 мА с применением функции обучения ШС. | ** - при передаче данных по GSM-каналу ток может возрастать до 110 мА. |
Характеристики
Бренд:Сибирский АрсеналСнято с производства:N
kvarz_l_re.pdfОбъектовый прибор «Кварц Л». Руководство по эксплуатации(pdf, 944.5 КБ)archive_kvarz_l_re.pdfОбъектовый прибор «Кварц Л». Руководство по эксплуатации (Выпуск до января 2016г)(pdf, 1.1 МБ)lavina_sert.pdfСертификат соответствия. С-RU.ЧС13.В.00283/21 срок действия до 01.10.2026(pdf, 1.7 МБ)
