Назначение

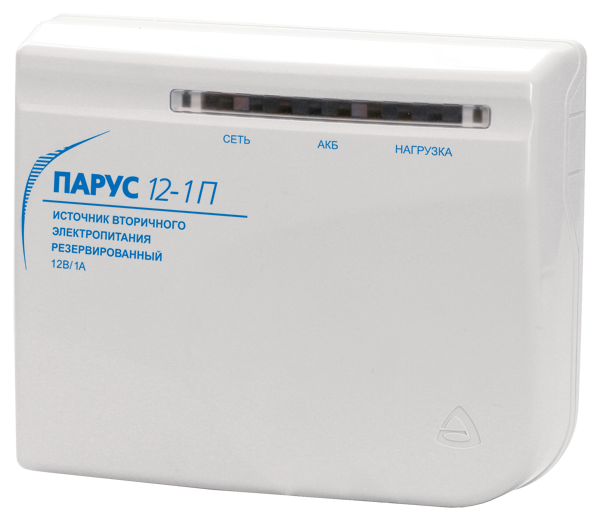

Парус 12-1П исп. 1 служит для обеспечения непрерывной работы устройств, требующих напряжения питания 12 В, и предназначен для круглосуточной работы.
Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети и на выходе источника. Индикатор "Сеть" светится зелёным светом при наличии напряжения в сети и гаснет при отсутствии напряжения. Индикатор "АКБ" горит зеленым светом при заряженном аккумуляторе и гаснет при отсутствии резервного питания.
Расположенный слева на корпусе переключатель «ВКЛ/ВЫКЛ» позволяет вручную включать/выключать выходное напряжение.
Особенности
- Возможность работы с перегрузкой по току и емкостной нагрузкой до 2200 мкФ.
- Два выхода для подключения нагрузки.
- Электронная защита:
- от «переполюсовки» и глубокого разряда АКБ
- от глубокого разряда и перезаряда АКБ
- от короткого замыкания и перегрузки на выходе

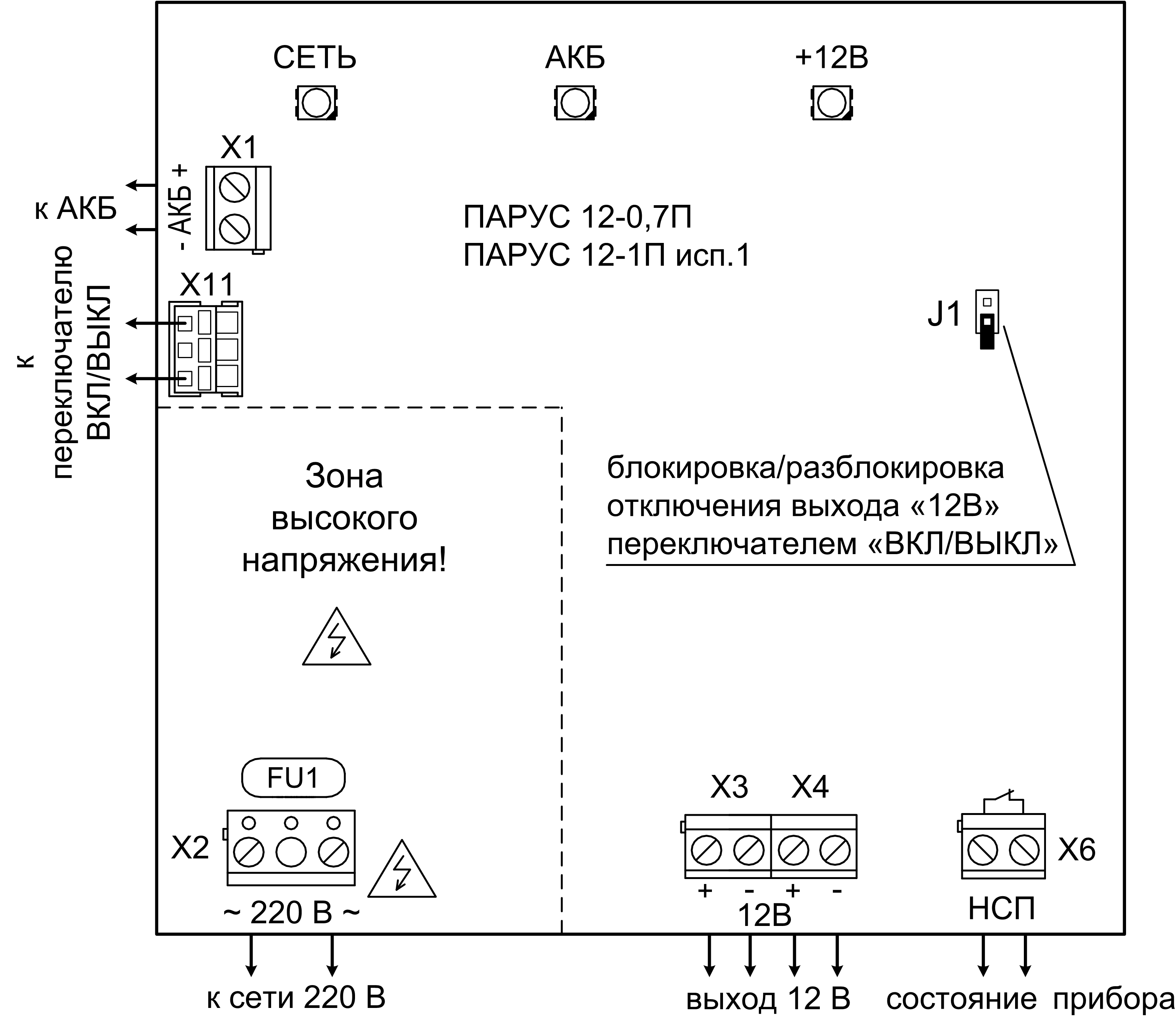

- Для блокировки отключения выхода +12 В на плате установлен джампер J1.
- Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.
| Постоянное выходное напряжение при питании от сети переменного тока 220 В, 50 Гц | от 13,0 до 14,0 В | Постоянное выходное напряжение при отсутствии сетевого напряжения | от 10,0 до 13,0 В | Пульсации напряжения (от пика до пика), не более | 20 мВ | Мощность, потребляемая от сети переменного тока во всех режимах, не более | 20 ВА | Максимальный выходной ток | 1,0 А | Максимальный выходной ток в течение одной минуты (кратковременная перегрузка) | 1,3 А | Ток потребления от аккумулятора при отключенной нагрузке, не более | 30 мА | Напряжение срабатывания защиты от глубокого разряда аккумулятора | от 10,0 до 10,5 В | Номинальный ток заряда аккумулятора | 0,1 А | Максимальное коммутируемое напряжение / ток по выходу «НСП» | 72 В / 50 мА | Диапазон рабочих температур | от - 20 до + 55 °С | Относительная влажность воздуха при + 40 °С, не более | 95 % | Габаритные размеры, не более | 186 х 151 х 60 мм | Степень защиты оболочкой при монтаже на ровную поверхность | IP30 | Масса без аккумулятора, не более | 0,5 кг | Срок службы | 10 лет |
Вас также может заинтересовать:
24 В, 5 А, возможность установки АКБ 2х7 Ач
- Uвых=24 В, Imax=5 A, емкость АКБ =40 Ач
- Индикация наличия сетевого и выходного напряжений, неисправности АКБ и отсутствия АКБ
- Встроенное устройство заряда АКБ с ограничением тока заряда
- Защита от перегрузки и КЗ по выходу
- Шлейф передачи извещения “Норма сеть”
- Шлейф передачи извещения “Норма выход/ Исправность АКБ/ Наличие АКБ”
- Защита АКБ от глубокого разряда
- Защита трансформатора встроенным термопредохранителем
- Uвых=12 В, Imax=3 A, емкость АКБ = 7 Ач
- Индикация наличия сетевого и выходного напряжений
- Заряд АКБ по буферной схеме
- Защита от перегрузки и КЗ по выходу
- Шлейф передачи извещения “Норма сеть”
- Защита АКБ от глубокого разряда
- Защита трансформатора встроенным термопредохранителем

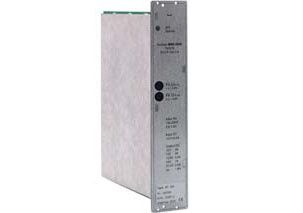

Sonar SEP-3352-EX-SE - Релейный блок коммутации резервного питания, подключение к блокам SEP-3352-SE или SEP-3352, АКБ и усилителям мощности.
