Назначение
Парус 12-2П предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного тока.

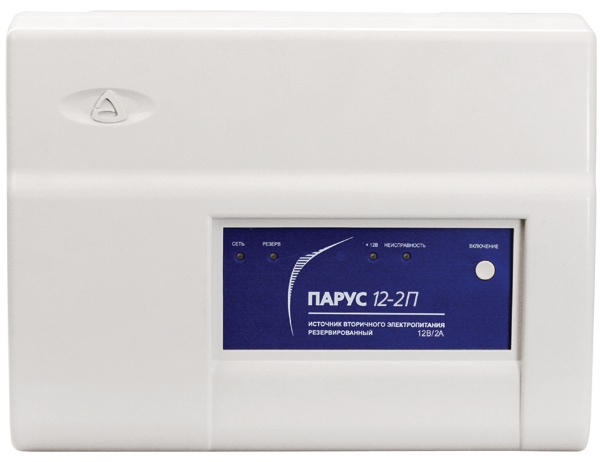

Резервированный источник вторичного электропитания Парус 12-2П имеет на передней панели световые индикаторы: "СЕТЬ" индицирует наличие сетевого напряжения; "АКБ" индицирует наличие и состояние аккумуляторной батареи; "+12 В" индицирует наличие выходного напряжения;

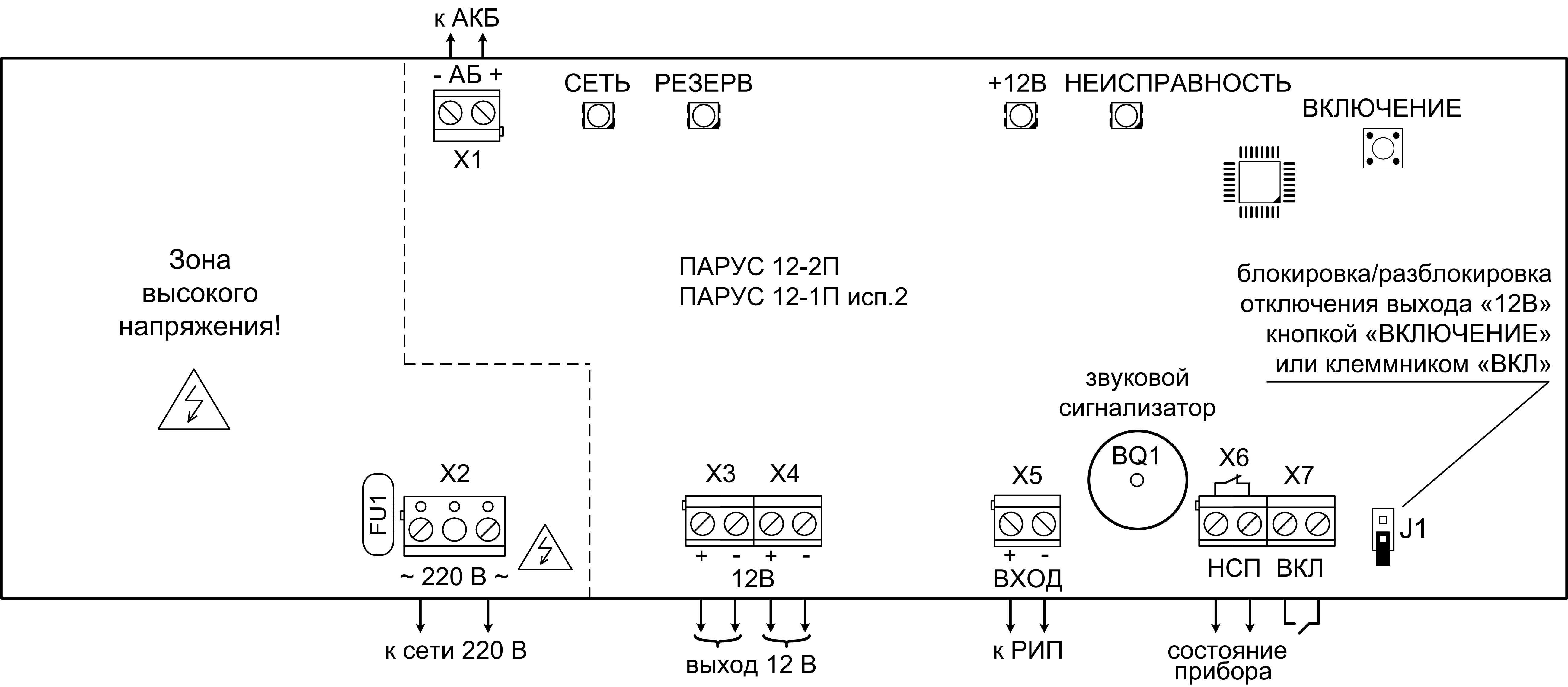

На передней панели ИВЭП расположена кнопка "Включение", предназначенная для включения/выключения выходного напряжения. Блокировка отключения выходного напряжения осуществляется замыканием джампера J1, установленного на плате.
При срабатывании защиты от перегрузки ИВЭП отключается выход +12 В, индикатор "+12 В" мигает красным светом и выдаётся прерывистый звуковой сигнал.
Восстановление выходного напряжения после снятия короткого замыкания или перегрузки происходит через 20...30 с.
Заряд аккумулятора происходит в буферном режиме напряжением 13,7:13,8 В.
При глубоком разряде АКБ выход +12 В отключается, индикатор "АКБ" гаснет, индикатор "+12В" кратковременно мигает красным и выдается кратковременный однотонный звуковой сигнал. При установке в ИВЭП глубоко разряженного или неисправного аккумулятора индикатор "АКБ" не включается, пока аккумулятор не будет заряжен.
Особенности
- Возможность работы на емкостную нагрузку.
- Звуковая сигнализация при переходе между режимами и во время критических режимов работы (перегрузки и КЗ).
- Электронная защита:
- при переполюсовке АКБ;
- при КЗ;
- при перегрузке в нагрузке с самовосстановлением;
- от глубокого разряда АКБ.
- Два выхода для подключения нагрузки, каждый выход имеет отдельный фильтр
- Для блокировки отключения выхода +12 В на плате установлен джампер J1.
- Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки.
- Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.
- Напряжение на выходе снимается при появлении КЗ по выходу, разрядке аккумулятора или ручном отключении с помощью выключателя на лицевой панели.
| Постоянное выходное напряжение при питании от сети переменного тока 220 В, 50 Гц | от 13,0 до 14,0 В | Постоянное выходное напряжение при отсутствии сетевого напряжения | от 10,0 до 13,0 В | Пульсации напряжения (от пика до пика) на частоте 50 Гц, не более | 20 мВ | Максимальный выходной ток | 2,0 А | Максимальный выходной ток в течение одной минуты - кратковременная перегрузка по току | 2,5 А | Емкостная нагрузка, до | 4700 мкФ | Напряжение питания от сети (переменный ток 50 Гц) | от 176 до 253 В | Мощность, потребляемая от сети переменного тока во всех режимах, не более | 42 ВА | Номинальная ёмкость / напряжение аккумулятора | 7 Ач, 12 В | Ток потребления от аккумулятора при отключенной нагрузке, не более | 30 мА | Номинальный ток заряда аккумулятора | 0,3 А | Напряжение срабатывания защиты от глубокого разряда АБ | от 10,0 до 10,5 В | Максимальное коммутируемое напряжение / ток по выходу «НСП» | 72 В / 50 мА | Диапазон рабочих температур | от - 20 до + 55 °С | Относительная влажность воздуха при + 40 °С, не более | 95 % | Габаритные размеры, не более | 285 х 210 х 95 мм | Степень защиты оболочкой при монтаже на ровную поверхность | IP30 | Масса без аккумулятора, не более | 0,75 кг | Срок службы | 10 лет |
