Назначение
Парус 24-2,2М предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 24 В постоянного тока.

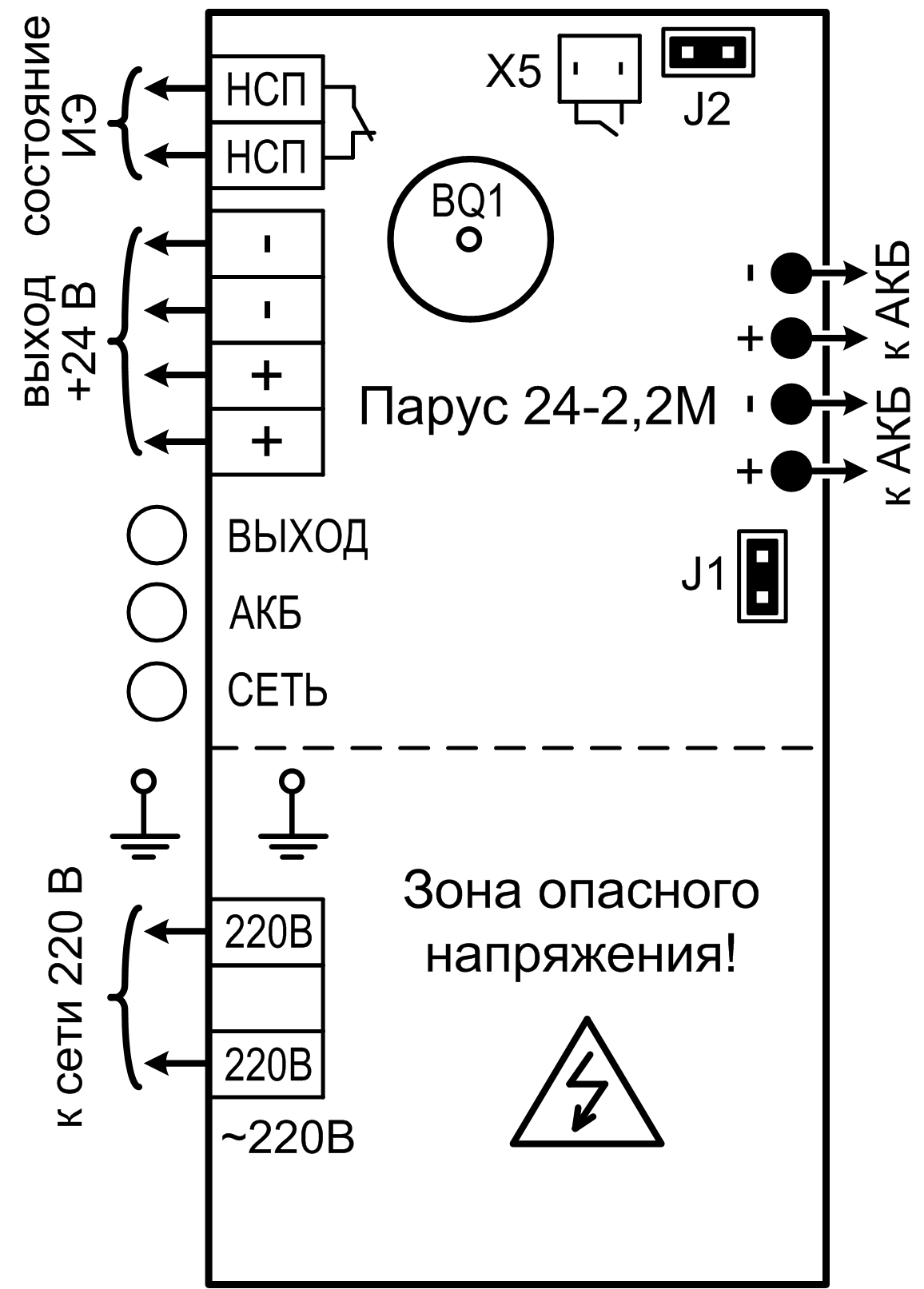

Резервированный источник вторичного электропитания Парус 24-2,2М имеет на передней панели световые индикаторы: "СЕТЬ" индицирует наличие сетевого напряжения; "ВЫХОД" индицирует наличие выходного напряжения или наличие неисправности.
На боковой панели Парус 24-2,2М расположен переключатель "Выход", предназначенный для включения/выключения выходного напряжения. При отключенном переключателе "Выход", индикатор "ВЫХОД" горит красным светом и выдаётся однотонный звуковой сигнал. Блокировка отключения выходного напряжения осуществляется замыканием джампера JP, установленного на плате.
При питании от сети или от аккумулятора и при срабатывании защиты от перегрузки отключается выход +24В, индикатор "ВЫХОД" загорится красным светом и выдаётся однотонный звуковой сигнал.
При питании от аккумулятора и при коротком замыкании выхода перегорает предохранитель FU2-3,15 А, загорается индикатор "ВЫХОД" красным цветом и выдается однотонный звуковой сигнал.
Не допускается продолжительная работа ИВЭПР в режиме короткого замыкания или перегрузки.
Заряд аккумулятора происходит в буферном режиме напряжением 27,4:27,8 В.
При глубоком разряде АКБ выход +24В отключается, индикатор "ВЫХОД" загорается красным цветом и выдается однотонный звуковой сигнал. При установке в Парус 24-2,2М разряженного аккумулятора, индикатор "СЕТЬ" горит желтым цветом, пока аккумулятор не будет заряжен.
Особенности
- Металлический корпус
- Электропитание "Парус 24-2,2М (Парус-7М)" осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 250 В или от встроенного аккумулятора номинальной емкостью 7 Ач/12Ач и напряжением от 24 В (два последовательно включенных аккумулятора по 12 В каждый)
- Сохранение работоспособности при пониженном питании от сети переменного тока 50 Гц до 160 В
- Возможность работы с перегрузкой по току и емкостной нагрузкой до 8000 мкФ
- Защита от "переполюсовки" и глубокого разряда аккумулятора
- Пониженное напряжение пульсаций на выходе (не более 30 мВ от пика до пика)
- КПД источника при номинальной нагрузке при питании от сети в диапазоне от 160 до 250 В не менее 85 %
- Подача звукового сигнала при коротком замыкании или перегрузке при питании от сети 220 В или от встроенного аккумулятора
- Два светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника
| Постоянное выходное напряжение при наличии сети | от 26 до 28 В | Постоянное выходное напряжение при отсутствии сети | от 20 до 26 В | Пульсации напряжения (от пика до пика), на частоте 50 Гц, не более | 200 мВ | Мощность, потребляемая от сети переменного тока во всех режимах, не более | 95 ВА | Максимальный выходной ток | 2,2 А | Максимальный выходной ток в течение двух минут (кратковременная перегрузка) | 3 А | Напряжение срабатывания защиты от глубокого разряда аккумуляторов | от 20 до 21 В | Ток потребления от аккумуляторов при отключенной нагрузке, не более | 30 мА | Максимальное коммутируемое напряжение / ток по выходу «НСП» | 72 В / 50 мА | Диапазон рабочих температур | от -10 до +40 °С | Относительная влажность воздуха при + 40 °С, не более | 95 % | Габаритные размеры, не более | 280 х 250 х 115 мм | Степень защиты оболочкой при монтаже на ровную поверхность | IP30 | Масса без аккумуляторов, не более | 3,5 кг | Срок службы | 10 лет |
Вас также может заинтересовать:
- Uвых=12 В, Imax=5 A, емкость АКБ = 40 Ач
- Индикация наличия сетевого и выходного напряжений
- Заряд АКБ по буферной схеме
- Защита от перегрузки и КЗ по выходу
- Шлейф передачи извещения “Норма сеть”
- Защита АКБ от глубокого разряда
- Защита трансформатора встроенным термопредохранителем
12 В, 1,5 А, возможность установки АКБ 4x7 Ач
