Плата расширения интерфейсов IC-RS232/Dry Contacts

()

Плата расширения интерфейсов IC-RS232/Dry Contacts

Изображение товара

Плата расширения интерфейсов IC-RS232/Dry Contacts предназначена для локального мониторинга, управления и настройки оборудования «Штиль»:

  • инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА;
  • однофазных ИБП серий ST, SR, SW, STR мощностью 1-10 кВА.

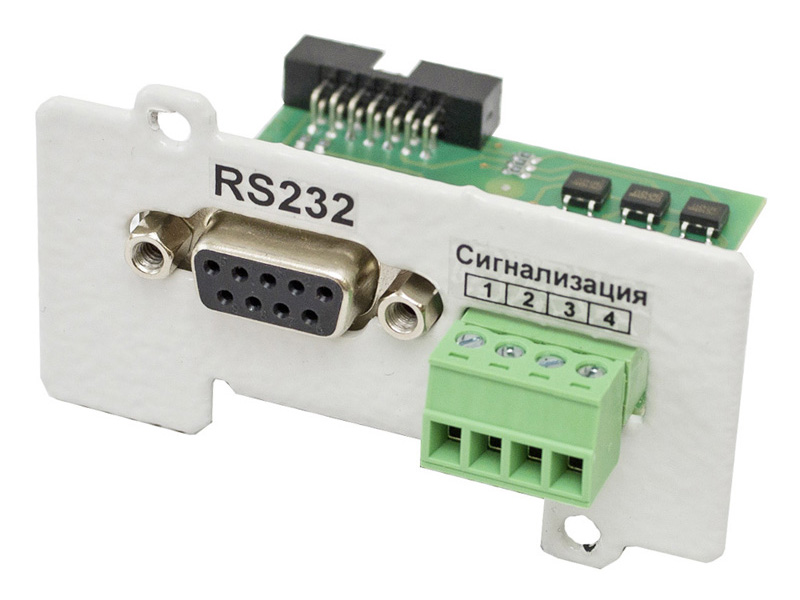

На фронтальной панели платы расширения расположены разъемы:

  • DB-9 интерфейса RS-232;
  • сигнализация – «сухие» нормально замкнутые выходные контакты:
    • 1 – сигнал общей аварии;
    • 2 – работа ИБП/стабилизатора в режиме байпас;
    • 3 – работа ИБП от аккумуляторных батарей (не используется для стабилизаторов);
    • 4 – общий.

Мониторинг состояния, настройка параметров, тестирование ИБП/стабилизатора осуществляется по интерфейсу RS-232. Поддерживаются протоколы:

  • Megatec – с использованием верхнеуровневого программного обеспечения стороннего производителя, совместимого с данным протоколом;
  • проприетарный протокол обмена «Штиль» – с применением специализированного программного обеспечения «Shtyl Device Manager».

Напряжение на выходных «сухих» контактах не должно превышать 26 В. Предельное значение тока 20 мА.


Комплектация:

Карта мониторинга IC-RS232/Dry contacts - 1 шт.
Интерфейсный кабель RS-232 - 1 шт.
Руководство по эксплуатации - 1 шт.
Упаковка - 1 шт.


МодельПлата расширения интерфейсов IC-RS232/Dry Contacts
Размер без упаковки (ШхВхГ), мм68х40х65
Масса, кг0,1
Степень защитыIP20
Диапазон температуры окружающей среды, °С5 ... 40
Относительная влажность воздуха, %не более 95
Гарантийный срок, мес24
