Основные возможности
Пользователю доступны следующие функции:
- запись созданной конфигурации, определяющей взаимосвязи между различными устройствами в системе для решения конкретных задач;
- чтение уже имеющейся в приборе конфигурации с целью ее изменения, изучения, преобразования в печатный или электронный вид;
- чтение истории событий, с целью ее последующего просмотра (анализа), а также преобразования в печатный или электронный вид;
- обновление внутренней прошивки центральных блоков в системе, в случае необходимости (например, для работы с вновь появившимися моделями устройств или с целью расширения интеллектуальных возможностей имеющихся приборов).

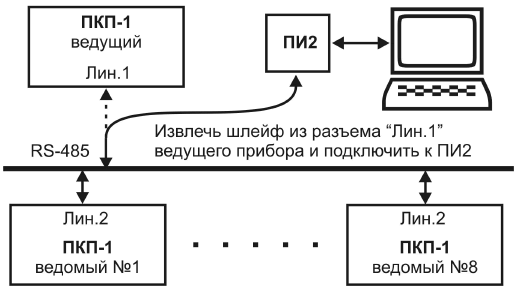

Подключение преобразователя интерфейса к ПКП-1 производится через разъем «ЛИН. 2» соответствующего ПКП-1. Соответственно, связь ПК со всеми ведомыми приборами одного уровня можно организовать с единой точки в системе, как показано на рисунке.
Обращение к каждому из ПКП-1 будет производиться по уникальному серийному номеру. Этот прием достаточно удобен и поэтому часто используется на практике, экономя силы и время пользователя.

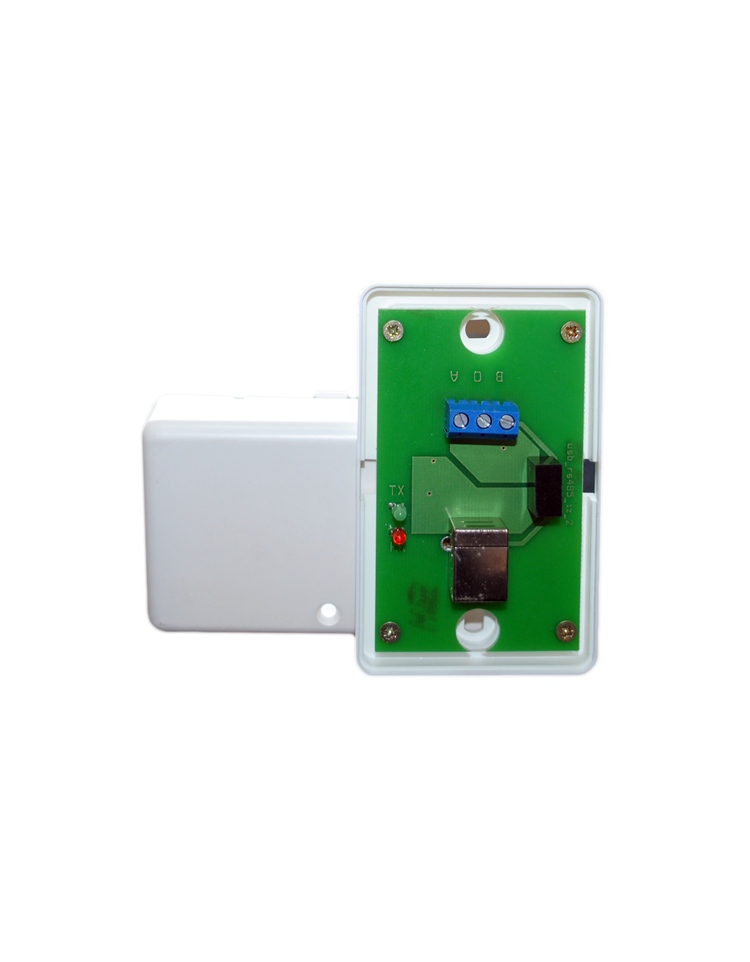

Преобразователь ПИ1 не имеет гальванической развязки и используется для подключения ПК (например, ноутбука) на относительно небольшом удалении от ПКП-1. Удаленность составляет несколько метров и ограничена длиной стандартного USB-кабеля.
Преобразователь получает питание от компьютера по USB кабелю. При подключении преобразователя к компьютеру необходимо установить драйверы для работы с ним. Драйверы находятся на прилагаемом диске. После установки драйверов в системе появляется новый СОМ порт, который надо будет указывать в прикладных программах.
| Тип устройства | Преобразователь интерфейса и модуль сопряжения |
| Напряжение питания от сети переменного тока, В | от USB-порта |
| Количество адресов, занимаемых в адресном пространстве прибора | IP30, IP41 (зависит от варианта исполнения) |
| Масса прибора. не более. кг | 0.1 |
| Ток потребления не более мА | 80 |
| Уровни и нагрузочная способность линии RS-485 | соответствует стандарту |
| Прочность изоляции кВ | 1,5 |
| Способ крепления | на DIN рейку |
