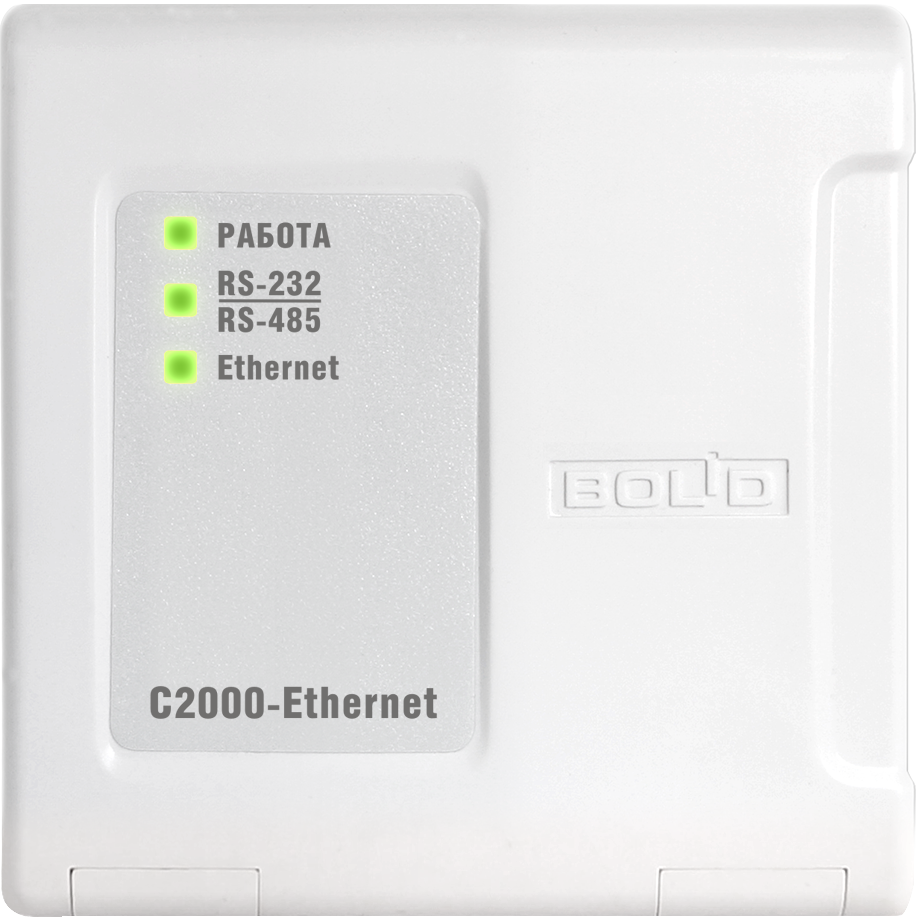

Преобразователь интерфейсов RS-485/RS-232 в Ethernet «C2000-Ethernet» предназначен для трансляции данных интерфейса RS-485/RS-232 в Ethernet и обратно. Предназначен для использования как в составе системы «Орион», «Орион Про», так и других систем.
Особенности
- организация передачи по локальной сети на участке ИСО "Орион":
между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и приборами;
между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и пультом ("С2000M", "С2000");
между пультом ("С2000M","С2000") и приборами;
- организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 "С2000-Ethernet";
- возможна работа с преобразователями других производителей, осуществляющих ретрансляцию в UDP протоколе.
Видеоматериалы
| Напряжение питания, B: | |
| - 8 бит данных/1 стоповый бит или 8 бит данных/2 стоповых бита | |
| - от внешнего источника питания | 11…28.4 |
| Параметры работы по Ethernet-каналу: | |
| Ток потребления в дежурном режиме, мА, не более : | |
| - скорость передачи, Мбит/с | 10 |
| - при напряжении питания 12 В, мА, не более | 90 |
| - используемые протоколы | UDP; ICMP (ping); ARP |
| - при напряжении питания 24 В, не более | 50 |
| - максимальное количество устройств по Ethernet-каналу от одного "C2000-Ethernet" | 10 |
| Параметры работы интерфейсов RS-485/RS-232 (полудуплекс) : | |
| Степень защиты | IP20 |
| - скорость передачи, бит/сек | 1200; 2400; 9600; 19200; 38400; 57600; 115200 |
| Диапазон рабочих температур, °С | -30…+50 |
| - количество стартовых/стоповых бит | 1 |
| Габаритные размеры, мм | 102х107х39 |
| - контроль чётности | нет |
| Масса прибора, кг | 0.2 |
| - максимальная длина пакета, байт | 264 |
| Напряжение питания, B: | |
| - от внешнего источника питания | 11…28.4 |
| Ток потребления в дежурном режиме, мА, не более : | |
| - при напряжении питания 12 В, мА, не более | 90 |
| - при напряжении питания 24 В, не более | 50 |
| Параметры работы интерфейсов RS-485/RS-232 (полудуплекс) : | |
| - скорость передачи, бит/сек | 1200; 2400; 9600; 19200; 38400; 57600; 115200 |
| - количество стартовых/стоповых бит | 1 |
| - контроль чётности | нет |
| - максимальная длина пакета, байт | 264 |
| - 8 бит данных/1 стоповый бит или 8 бит данных/2 стоповых бита | |
| Параметры работы по Ethernet-каналу: | |
| - скорость передачи, Мбит/с | 10 |
| - используемые протоколы | UDP; ICMP (ping); ARP |
| - максимальное количество устройств по Ethernet-каналу от одного "C2000-Ethernet" | 10 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -30…+50 |
| Габаритные размеры, мм | 102х107х39 |
| Масса прибора, кг | 0.2 |
