Описание

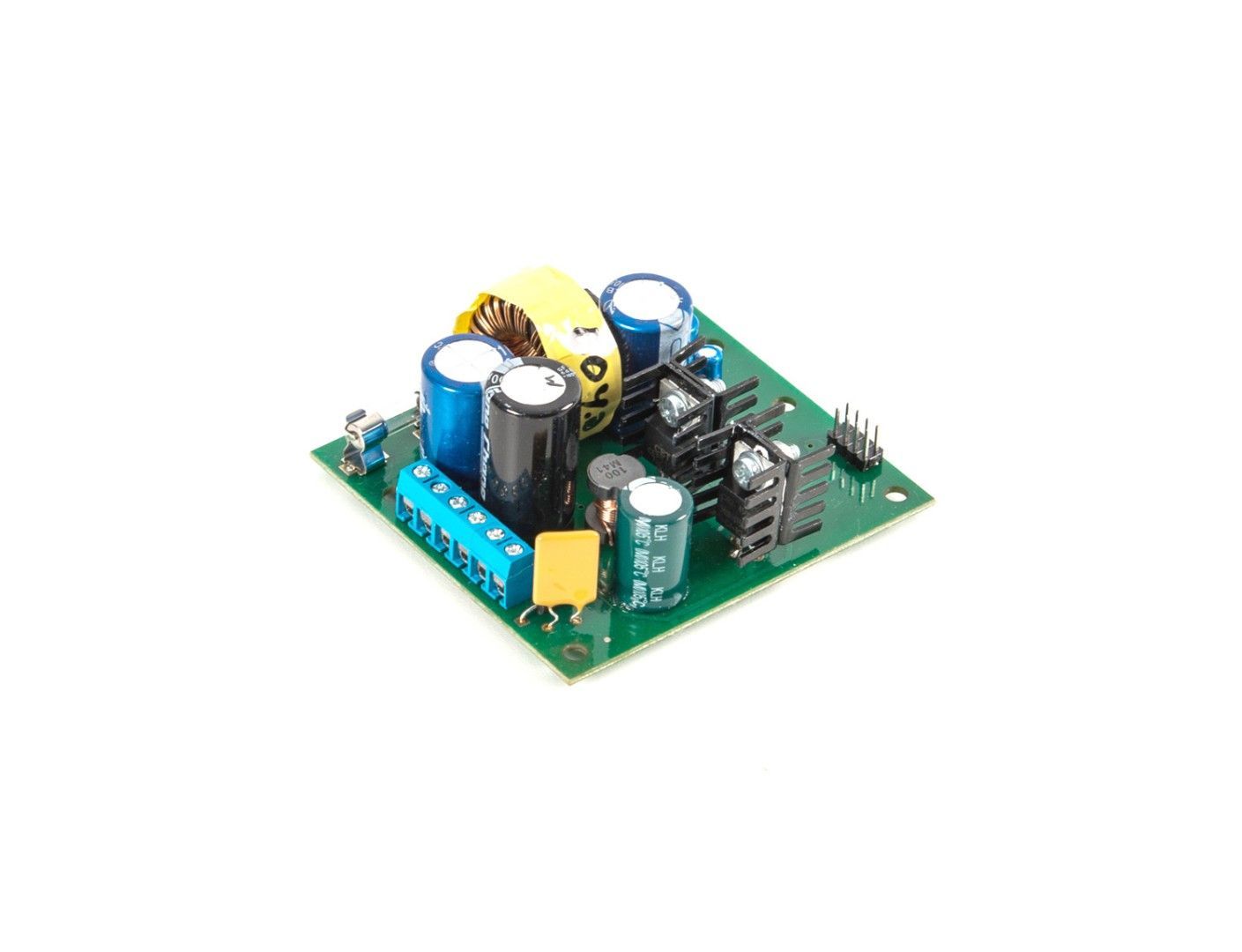

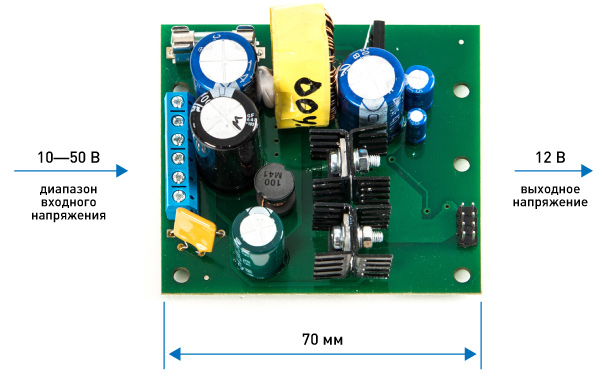

ПН-12-1,5 (встраиваемый модуль на печатной плате размером 80х70x40 мм) преобразует нестабилизированное входное напряжение от 10 до 50 В постоянного тока в выходное стабилизированное напряжение 12…15 В постоянного тока для питания нагрузки с током потребления до 1,5 А.
При удалённом питании преобразователя от ИБП существует ограничение максимальной длины линии питания, зависящее от выходного напряжения ИБП, сечения проводов и суммарной мощности нагрузок. Предельно допустимые значения длины линии от ИБП до преобразователя при токе нагрузки 1,5 А приведены в таблицах:
Lmax, м для ИБП 24 В
| площадь сечения провода, мм2 | 0,5 | 0,75 | 1 | 1,5 | 2,5 |
| Lmax | 39 | 58 | 78 | 117 | 195 |
Lmax, м для ИБП 48 В
| площадь сечения провода, мм2 | 0,5 | 0,75 | 1 | 1,5 | 2,5 |
| Lmax | 59 | 88 | 118 | 176 | 294 |
| Входное напряжение, В | 10,0…50,0 |
| Выходное напряжение, В | 12 |
| Диапазон регулировки выходного напряжения, В | 12,0…15,5 |
| Номинальный ток нагрузки, А | 1,5 |
| Габаритные размеры, мм | 70x80x40 |
Характеристики
