Прибор контрольный управления Гранит-3Л (УК)

()

Прибор контрольный управления Гранит-3Л (УК)

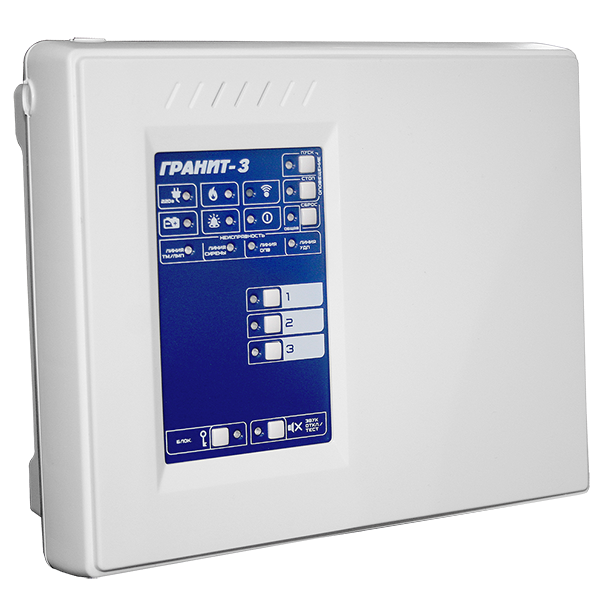

Изображение товара

Назначение

Прибор предназначен для работы в качестве объектового прибора в составе интегрированной системы безопасности «Лавина» версии 6.3.6 и выше.

Гранит-3Л (УК) обеспечивает централизованную и локальную охрану объектов с передачей информации о тревоге и прочих событиях на пульт централизованного наблюдения (ПЦН).



Особенности

  • 3 шлейфа сигнализации (ШС) с функциями охранных и/или пожарных.
  • Прибор обменивается информацией с ПЦН по GSM-и GPRS-каналам.
  • Коммуникатор работает с 2 SIM-картами, основной и резервной.
  • Прибор и коммуникаторы можно программировать с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений. Для программирования используется программное обеспечение АРМ администратора или АРМ инженера системы «Лавина»
  • Обратный канал для удаленного управления шлейфами сигнализации и реле.
  • Постановка-снятие ШС электронными ключами Touch Memory, кнопками на панели индикации, удалённо с ПЦН, с помощью универсального считывателя «Портал» (ключами ТМ, картами Proximity, набором цифрового кода кнопками, брелоками).
  • Управление оповещением при пожаре:
    • автоматически, при событии в пожарном ШС «Пожар2» и, опционально, «Пожар1»;
    • вручную с панели индикации и управления прибора (кнопки «ПУСК» и «СТОП»)
  • Парольная защита органов управления прибора от несанкционированного доступа.
  • Три выхода оповещения типа «открытый коллектор»: «ЛМП», «СИР» и «ОПВ», выход оповещения типа «сухие контакты» реле «ПЦН3».
  • Автоматический контроль линий оповещения «ЛМП», «СИР», «ОПВ» на обрыв и короткое замыкание.
  • Отдельный неотключаемый выход с напряжением +12 В для питания извещателей.
  • Режим «Тихая тревога» и «Автовозврат» для охранных ШС.
  • Автоматический переход на питание от аккумулятора при отключении сети 220В. Сигнал «Тревога» при этом не выдается.
  • Возможность подключения внешнего резервированного источника питания 12 В (РИП).
  • При полном отключении электропитания (220 В и АБ) прибор запоминает состояние ШС.
  • Возможность передачи тревожных извещений «Пожар1», «Пожар2» и «Тревога» на пульт централизованного наблюдения по двум каналам путем размыкания «сухих» контактов выходных реле (ПЦН1 и ПЦН2) или организации автономной работы прибора.
  • Возможность отправки SMS-сообщений о событиях на объекте на сотовый телефон владельца с помощью службы SMS-рассылки АРМ администратора системы «Лавина».
  • Возможность обновления прошивки прибора.

Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.



↓ Схемы подключения ↓



Информационная ёмкость (количество шлейфов сигнализации)3
Информативность (количество основных видов извещений прибора)18
Количество основных видов извещений прибора на ПЦН «Лавина»27
Ёмкость буфера извещений (макс. количество событий в памяти прибора)40
Ёмкость памяти кодов идентификаторов (макс. кол-во электронных ключей) (ключи ТМ / proximity-карты* / цифровые коды / брелоки)64
Время доставки извещений
по каналу GSM
по каналу IP
от 15 секунд
от 5 секунд
Время доставки тревожных сообщений при дозвоне с первой попытки15-30 секунд
Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм )19,5 ± 0,5 В
Суммарная токовая нагрузка в ШС в дежурном режиме, не более1,5 мА
Напряжение / ток выходов реле ПЦН1, ПЦН2, ПЦН4, до100 В / 100 мА
Напряжение / ток выхода реле ПЦН3, до~ 250 В / 3 А
Максимально допустимый общий ток потребления по выходу +12 В1,5 А
Ток потребления по выходу «+12В» для питания извещателей, не более400 мА
Ток потребления по выходу «ОПВ» (оповещение), не более1 А
Ток потребления по выходу «ЛМП» для питания внешнего светового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более200 мА
Ток потребления по выходу «СИР» для питания внешнего звукового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более300 мА
Регистрируются нарушения ШС длительностью, более350 мс
Не регистрируются нарушения ШС длительностью, менее200 мс
Напряжение питания от сети (переменный ток 50 Гц)от 187 до 242 В
Мощность, потребляемая от сети, не более15 ВА
Напряжение питания от аккумуляторной батареиот 11,8 до 14,0 В
Номинальная ёмкость встроенной аккумуляторной батареи7 или 4,5 Ач
Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более50 мА
Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более70 мА
Масса без аккумуляторной батареи, не более700 г
Габаритные размеры корпуса прибора, не более250 х 210 х 80 мм
Степень защиты оболочкой (степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности)IP20 (IP40)
Средняя наработка на отказ прибора в дежурном режиме или в режиме снят с охраны, не менее40 000 часов
Вероятность эффективного срабатывания прибора0,97
Срок службы10 лет
Диапазон рабочих температурот - 30 до +50 °С
Относительная влажность воздуха при +40 °С, не более 93 %

Сибирский Арсенал
18580
СравнитьВ сравнении
В закладкиВ закладках
Производитель: Сибирский Арсенал
18 580 руб. 18 580 руб.0 руб.
шт В корзину Подписаться В корзине
Быстрый заказ
Запрос на опт
Быстрый заказ
Запрос на опт
Получить скидку
Заказать монтаж
Способы оплаты
  • Безналичный расчет
Доставка
Описание

Назначение

Прибор предназначен для работы в качестве объектового прибора в составе интегрированной системы безопасности «Лавина» версии 6.3.6 и выше.

Гранит-3Л (УК) обеспечивает централизованную и локальную охрану объектов с передачей информации о тревоге и прочих событиях на пульт централизованного наблюдения (ПЦН).



Особенности

  • 3 шлейфа сигнализации (ШС) с функциями охранных и/или пожарных.
  • Прибор обменивается информацией с ПЦН по GSM-и GPRS-каналам.
  • Коммуникатор работает с 2 SIM-картами, основной и резервной.
  • Прибор и коммуникаторы можно программировать с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений. Для программирования используется программное обеспечение АРМ администратора или АРМ инженера системы «Лавина»
  • Обратный канал для удаленного управления шлейфами сигнализации и реле.
  • Постановка-снятие ШС электронными ключами Touch Memory, кнопками на панели индикации, удалённо с ПЦН, с помощью универсального считывателя «Портал» (ключами ТМ, картами Proximity, набором цифрового кода кнопками, брелоками).
  • Управление оповещением при пожаре:
    • автоматически, при событии в пожарном ШС «Пожар2» и, опционально, «Пожар1»;
    • вручную с панели индикации и управления прибора (кнопки «ПУСК» и «СТОП»)
  • Парольная защита органов управления прибора от несанкционированного доступа.
  • Три выхода оповещения типа «открытый коллектор»: «ЛМП», «СИР» и «ОПВ», выход оповещения типа «сухие контакты» реле «ПЦН3».
  • Автоматический контроль линий оповещения «ЛМП», «СИР», «ОПВ» на обрыв и короткое замыкание.
  • Отдельный неотключаемый выход с напряжением +12 В для питания извещателей.
  • Режим «Тихая тревога» и «Автовозврат» для охранных ШС.
  • Автоматический переход на питание от аккумулятора при отключении сети 220В. Сигнал «Тревога» при этом не выдается.
  • Возможность подключения внешнего резервированного источника питания 12 В (РИП).
  • При полном отключении электропитания (220 В и АБ) прибор запоминает состояние ШС.
  • Возможность передачи тревожных извещений «Пожар1», «Пожар2» и «Тревога» на пульт централизованного наблюдения по двум каналам путем размыкания «сухих» контактов выходных реле (ПЦН1 и ПЦН2) или организации автономной работы прибора.
  • Возможность отправки SMS-сообщений о событиях на объекте на сотовый телефон владельца с помощью службы SMS-рассылки АРМ администратора системы «Лавина».
  • Возможность обновления прошивки прибора.

Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.



↓ Схемы подключения ↓



Информационная ёмкость (количество шлейфов сигнализации)3
Информативность (количество основных видов извещений прибора)18
Количество основных видов извещений прибора на ПЦН «Лавина»27
Ёмкость буфера извещений (макс. количество событий в памяти прибора)40
Ёмкость памяти кодов идентификаторов (макс. кол-во электронных ключей) (ключи ТМ / proximity-карты* / цифровые коды / брелоки)64
Время доставки извещений
по каналу GSM
по каналу IP
от 15 секунд
от 5 секунд
Время доставки тревожных сообщений при дозвоне с первой попытки15-30 секунд
Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм )19,5 ± 0,5 В
Суммарная токовая нагрузка в ШС в дежурном режиме, не более1,5 мА
Напряжение / ток выходов реле ПЦН1, ПЦН2, ПЦН4, до100 В / 100 мА
Напряжение / ток выхода реле ПЦН3, до~ 250 В / 3 А
Максимально допустимый общий ток потребления по выходу +12 В1,5 А
Ток потребления по выходу «+12В» для питания извещателей, не более400 мА
Ток потребления по выходу «ОПВ» (оповещение), не более1 А
Ток потребления по выходу «ЛМП» для питания внешнего светового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более200 мА
Ток потребления по выходу «СИР» для питания внешнего звукового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более300 мА
Регистрируются нарушения ШС длительностью, более350 мс
Не регистрируются нарушения ШС длительностью, менее200 мс
Напряжение питания от сети (переменный ток 50 Гц)от 187 до 242 В
Мощность, потребляемая от сети, не более15 ВА
Напряжение питания от аккумуляторной батареиот 11,8 до 14,0 В
Номинальная ёмкость встроенной аккумуляторной батареи7 или 4,5 Ач
Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более50 мА
Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более70 мА
Масса без аккумуляторной батареи, не более700 г
Габаритные размеры корпуса прибора, не более250 х 210 х 80 мм
Степень защиты оболочкой (степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности)IP20 (IP40)
Средняя наработка на отказ прибора в дежурном режиме или в режиме снят с охраны, не менее40 000 часов
Вероятность эффективного срабатывания прибора0,97
Срок службы10 лет
Диапазон рабочих температурот - 30 до +50 °С
Относительная влажность воздуха при +40 °С, не более 93 %
Характеристики
Бренд:Сибирский АрсеналЕмкость АКБ, Ач:4,5-7Материал корпуса:ПластикНапряжение питания, В:Переменное, 220 / Постоянное, 12Взрывозащищенное оборудование:НетКласс защиты:IP40Тип монтажа:НастенныйДиапазон рабочих температур, С:-30+50Снято с производства:N
