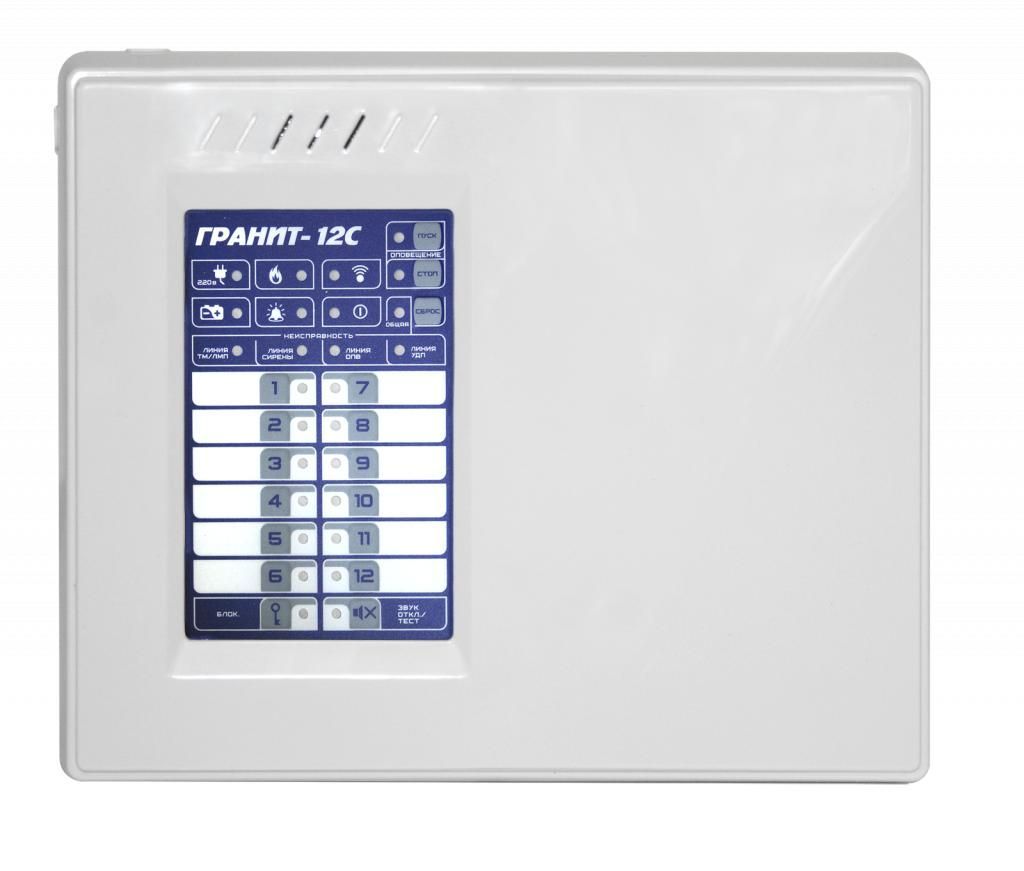

Прибор приемно-контрольный и управления Гранит-12C (Wi-Fi + GE)

Прибор приемно-контрольный и управления Гранит-12C (Wi-Fi + GE)

Назначение

Прибор приёмно-контрольный и управления охранно-пожарный Гранит-12С(GE) предназначен для работы в составе систем передачи извещений «Горизонт» и «ЛАВИНА» в качестве объектового прибора.

Прибор обеспечивает централизованную и локальную охрану объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями с передачей информации о тревожных сообщениях и прочих событиях с помощью встроенного WiFi-коммуникатора.

Особенности

• Прибор укомплектован WiFi и GEкоммуникаторами для передачи информации на ПЦН по сетям WiFi , ETHERNET и/или GSM/GPRS каналам связи.
• Прибор обеспечивает рассылку SMS, а так же дозвон на телефонные номера пользователей (до 3-х номеров).

При использовании прибора в системе Горизонт и Лавина

Прибор совместно с коммуникаторами программируется с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений (первое программирование только через USB);

Имеет обратный канал управления (поставить/снять зону или группу зон, перепоставить прибор, включить/выключить реле прибора);
• Позволяет подключить 12 шлейфов сигнализации с функциями охранных или пожарных;
• Наличие выходов и органов управления оповещением при пожаре;
• При работе в СПИ «Горизонт» настройки прибора и коммуникаторов и используемые прибором ключи управления, задаются при программировании прибора в программном обеспечении АРМ администратора системы «Горизонт»;
• При работе в СПИ «ЛАВИНА» настройки прибора и коммуникаторов и используемые прибором ключи управления, задаются при программировании прибора в программном обеспечении АРМ администратора система «Лавина» и конфигуратор «Гранит-С»;
• Запуск оповещения о пожаре осуществляется:
• автоматически, при определении событий «Пожар2», «Пожар1» в пожарном ШС;
• вручную с панели индикации и управления прибора (кнопка «ПУСК»);
• дистанционно, с помощью устройства дистанционного пуска, включенного в линию «УДП».
• Управлениезонами прибора (постановка/снятие/перепостановка) осуществляется:
• кнопками «1»…«12» на панели индикации и управления прибора;
• электронными ключами Touch Memory через порт ТМ;
• удалённо с ПЦН;
• прибором можно также управлять proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью считывателя «Портал» производства ООО НПО «Сибирский Арсенал» (приобретается отдельно). С более подробной информацией о считывателях Вы можете ознакомиться в соответствующих руководствах по эксплуатации на нашем сайте в разделе «Документация». ВНИМАНИЕ! Считыватель «Портал» требует питания 12 В.
• Количество ключей управления (ключи ТМ, proximity-карты, цифровые коды, брелоки) – до 64 шт;
• Три выхода оповещения типа «открытый коллектор»: «СИР» («Сирена»), «ОПВ» («Оповещение о пожаре»), «ЛМП» («Лампа») и выход оповещения типа «сухие» контакты реле: «ПЦН3»;
• Автоматический контроль на обрыв и короткое замыкание соединительных линий выходов оповещения «ЛМП», «СИР», «ОПВ», входа «УДП» и, опционально, входа «ТМ»;
• Наличие неотключаемого выхода +12 В для питания извещателей и оповещателей;
• Наличие функций «Автовозврат» и «Тихая тревога» для охранных ШС (опционально);
• Парольная защита органов управления прибора от несанкционированного доступа;
• Возможность обновления прошивки прибора;
• Электропитание прибора осуществляется:
1. или от сети 220 В с обязательным использованием встроенной аккумуляторной батареи (4,5 или 7 Ач). При этом не должен быть подключен внешний резервированный источник питания.
2. или от внешнего резервированного источника питания +12 В и током не менее 0,7 А. При этом сеть 220 В и встроенная аккумуляторная батарея должны быть отключены.
• Автоматический переход на питание от аккумуляторной батареи при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Сигнал «Тревога» при этом не выдаётся;
• При полном отключении электропитания прибор запоминает состояние ШС;
• Возможность передачи тревожных извещений «Пожар2», «Пожар1» и «Тревога» на пульт централизованного наблюдения по двум каналам путём размыкания/замыкания «сухих» контактов выходных реле «ПЦН1» и «ПЦН2» или организации автономной работы прибора;
• Возможность передачи тревожных и других извещений на другие ПЦН, принимающие извещения по протоколу SurGard. В этих случаях и в случае автономной работы программирование прибора осуществляется с помощью конфигуратора «Гранит-С» и специализированного программного обеспечения, при работе с пультами.

Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.

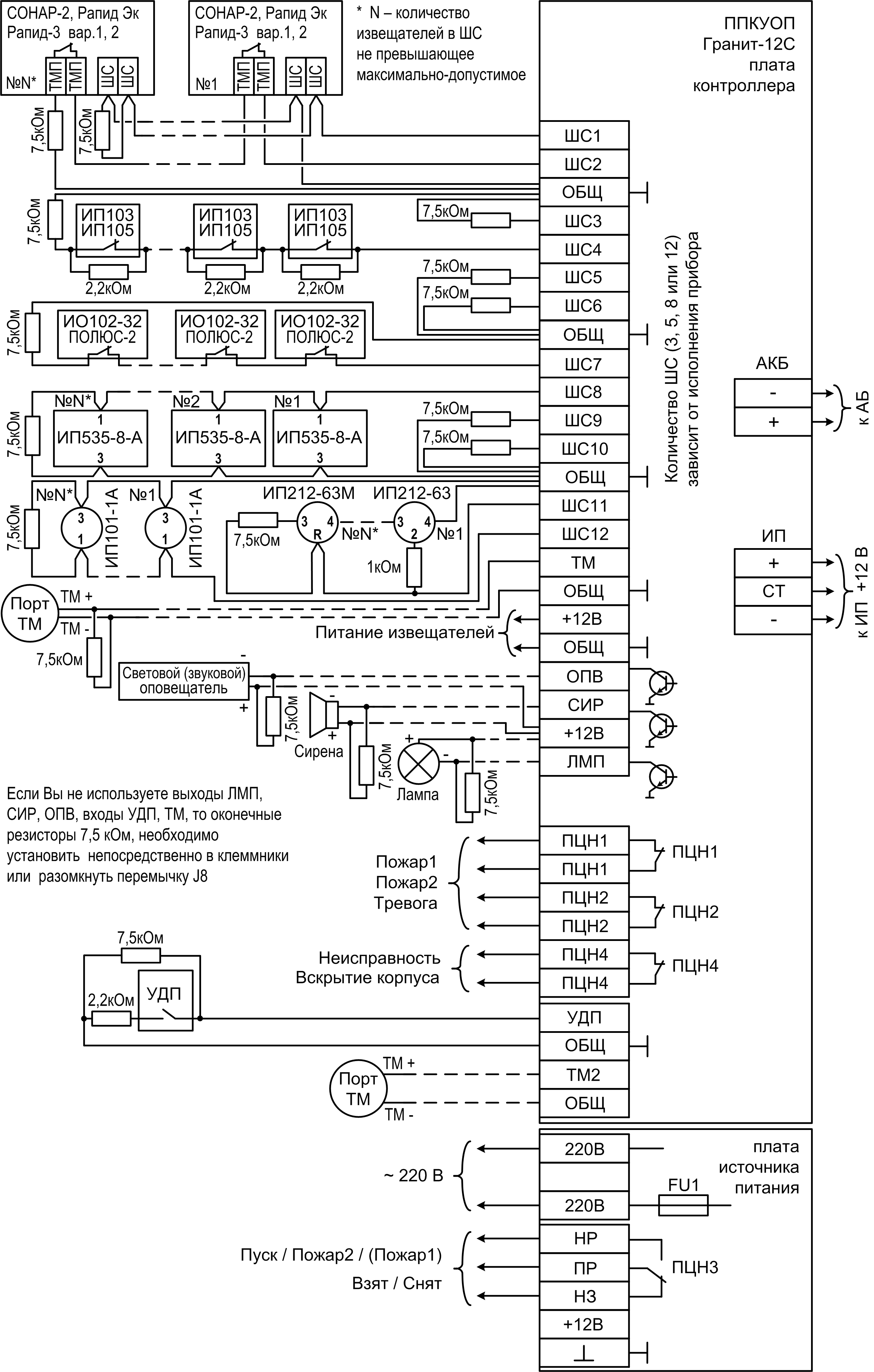

Схема внешних подключений ППКУОП Гранит-С
