Описание
Назначение

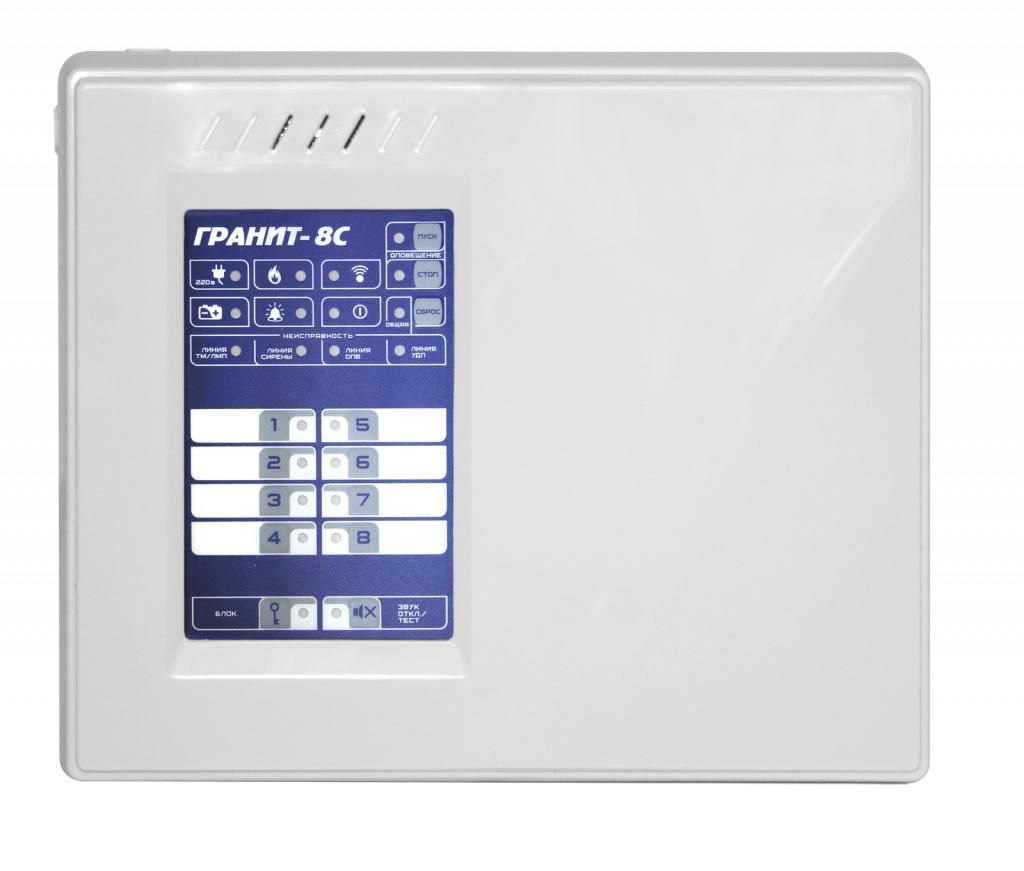

Прибор приёмно-контрольный и управления охранно-пожарный Гранит-8С(GE) предназначен для работы в составе систем передачи извещений «Горизонт» и «ЛАВИНА» в качестве объектового прибора.
Прибор обеспечивает централизованную и локальную охрану объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями с передачей информации о тревожных сообщениях и прочих событиях с помощью встроенного WiFi-коммуникатора.
Особенности

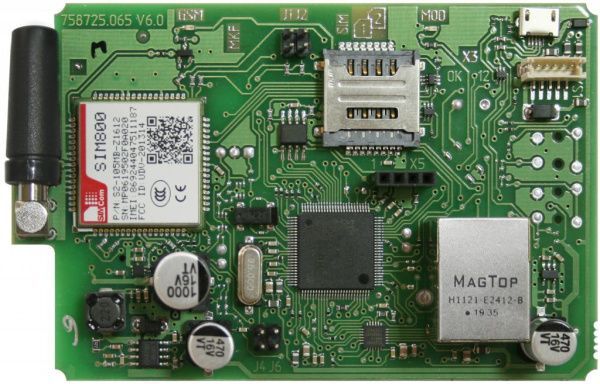

- Прибор укомплектован WiFi и GEкоммуникаторами для передачи информации на ПЦН по сетям WiFi , ETHERNET и/или GSM/GPRS каналам связи.
- Прибор обеспечивает рассылку SMS, а так же дозвон на телефонные номера пользователей (до 3-х номеров).
- Прибор совместно с коммуникаторами программируется с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений (первое программирование только через USB);
- Имеет обратный канал управления (поставить/снять зону или группу зон, перепоставить прибор, включить/выключить реле прибора);
- Позволяет подключить 8 шлейфов сигнализации с функциями охранных или пожарных;
- Наличие выходов и органов управления оповещением при пожаре;
- При работе в СПИ «Горизонт» настройки прибора и коммуникаторов и используемые прибором ключи управления, задаются при программировании прибора в программном обеспечении АРМ администратора системы «Горизонт»;
- При работе в СПИ «ЛАВИНА» настройки прибора и коммуникаторов и используемые прибором ключи управления, задаются при программировании прибора в программном обеспечении АРМ администратора система «Лавина» и конфигуратор «Гранит-С»;
- Запуск оповещения о пожаре осуществляется:
- автоматически, при определении событий «Пожар2», «Пожар1» в пожарном ШС;
- вручную с панели индикации и управления прибора (кнопка «ПУСК»);
- дистанционно, с помощью устройства дистанционного пуска, включенного в линию «УДП».
- Управлениезонами прибора (постановка/снятие/перепостановка) осуществляется:
- кнопками «1»…«8» на панели индикации и управления прибора;
- электронными ключами Touch Memory через порт ТМ;
- удалённо с ПЦН;
- прибором можно также управлять proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью считывателя «Портал» производства ООО НПО «Сибирский Арсенал» (приобретается отдельно). С более подробной информацией о считывателях Вы можете ознакомиться в соответствующих руководствах по эксплуатации на нашем сайте в разделе «Документация». ВНИМАНИЕ! Считыватель «Портал» требует питания 12 В.
- Количество ключей управления (ключи ТМ, proximity-карты, цифровые коды, брелоки) – до 64 шт;
- Три выхода оповещения типа «открытый коллектор»: «СИР» («Сирена»), «ОПВ» («Оповещение о пожаре»), «ЛМП» («Лампа») и выход оповещения типа «сухие» контакты реле: «ПЦН3»;
- Автоматический контроль на обрыв и короткое замыкание соединительных линий выходов оповещения «ЛМП», «СИР», «ОПВ», входа «УДП» и, опционально, входа «ТМ»;
- Наличие неотключаемого выхода +12 В для питания извещателей и оповещателей;
- Наличие функций «Автовозврат» и «Тихая тревога» для охранных ШС (опционально);
- Парольная защита органов управления прибора от несанкционированного доступа;
- Возможность обновления прошивки прибора;
- Электропитание прибора осуществляется:
- или от сети 220 В с обязательным использованием встроенной аккумуляторной батареи (4,5 или 7 Ач). При этом не должен быть подключен внешний резервированный источник питания.
- или от внешнего резервированного источника питания +12 В и током не менее 0,7 А. При этом сеть 220 В и встроенная аккумуляторная батарея должны быть отключены.
- Автоматический переход на питание от аккумуляторной батареи при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Сигнал «Тревога» при этом не выдаётся;
- При полном отключении электропитания прибор запоминает состояние ШС;
- Возможность передачи тревожных извещений «Пожар2», «Пожар1» и «Тревога» на пульт централизованного наблюдения по двум каналам путём размыкания/замыкания «сухих» контактов выходных реле «ПЦН1» и «ПЦН2» или организации автономной работы прибора;
- Возможность передачи тревожных и других извещений на другие ПЦН, принимающие извещения по протоколу SurGard. В этих случаях и в случае автономной работы программирование прибора осуществляется с помощью конфигуратора «Гранит-С» и специализированного программного обеспечения, при работе с пультами.
При использовании прибора в системе Горизонт и Лавина
Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.
| Количество шлейфов сигнализации | 8 | Емкость буфера извещений (количество событий в памяти прибора) | 40 | Ёмкость памяти кодов идентификаторов (макс. кол-во электронных ключей) (ключи ТМ / proximity-карты* / цифровые коды / брелоки) | 64 | Время доставки извещений | от 5 с | Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ) | 19,5 ± 0,5 В | Суммарная токовая нагрузка в ШС в дежурном режиме, не более | 1,5 мА | Напряжение / токвыходов реле ПЦН1, ПЦН2, ПЦН4,до | 100 В / 100 мА | Напряжение / токвыходареле ПЦН3, до | ~ 250 В / 3 А | Максимально допустимый общий ток потребления по выходу+12 В | 1,5 А | Напряжение питания от сети (переменный ток 50 Гц) | от 110до 242 В | Мощность, потребляемая от сети, не более | 15 ВА | Напряжение питания от аккумуляторной батареи | от 11,8до 14,0 В | Номинальная ёмкость аккумуляторной батареи | 7 или 4,5 Ач | Ток потребления от аккумуляторной батареи в дежурном режиме(при отсутствии внешних потребителей), не более | 75 мА | Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более | 95 мА | Масса без АБ, не более | 700 г | Габаритные размеры, не более | 250x210x80 мм | Степень защиты, не менее | IP20(IP40) | Срок службы, лет | 10 | Диапазон рабочих температур | от –30 до +55° |
Характеристики
Бренд:Сибирский АрсеналСнято с производства:N
Оплата
Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.
Доставка
«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.
Получить приобретённый товар Вы можете удобным для Вас способом:
- Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
- Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.
Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.
- Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.
Тарифы доставки по Москве:
При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:
- зона 3 — 500 руб.;
- зона 1 — 1000 руб.;
- зона 2, 4 — 1500 руб.;
- зона 5 — 2000 руб
Транспортные компании, с которыми мы сотрудничаем:
- Деловые линии
- Байкал-Сервис
- СДЭК
- Энергия
- Другим удобным для вас способом по согласованию
granit_3_5_8_12S_re_2023_06.pdfГранит-3С-5С-8С-12С. Руководство по эксплуатации(pdf, 1.3 МБ)granit_3_5_8_12S_re_2022_02.pdfГранит-3С-5С-8С-12С. Руководство по эксплуатации (Выпуск до июня 2023 г.)(pdf, 1.3 МБ)granit_3_5_8_12S_re_2021_10.pdfГранит-3С-5С-8С-12С. Руководство по эксплуатации (Выпуск до февраля 2022 г.)(pdf, 1.3 МБ)gorizont_sert.pdfСертификат соответствия. C-RU.ЧС13.В.00226/19 срок действия до 05.11.2024(pdf, 1.7 МБ)granit_kvartz_sert.pdfСертификат соответствия. С-RU.ЧС13.В.00250/21 срок действия до 31.08.2026(pdf, 2.7 МБ)lavina_sert.pdfСертификат соответствия. С-RU.ЧС13.В.00283/21 срок действия до 01.10.2026(pdf, 1.7 МБ)
Вас также может заинтересовать:

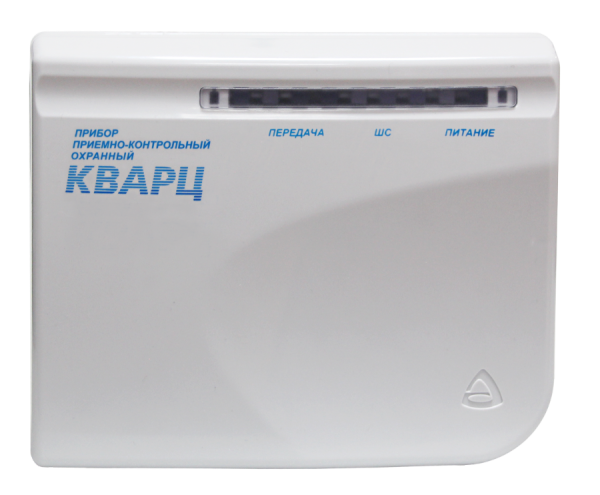

ППКОП адресный радиоканальный. Прибор предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" версии 6.3.3 и выше в качестве объектового прибора. Передача информации на ПЦН осуществляется через сеть GSM в режиме «передача данных» и/или GPRS. Управление прибором осуществляется электронными ключами Touch Memory, брелками управления радиоканальными Б 4-Р и удалённо с ПЦН.
14 060 руб.
14 060 руб.

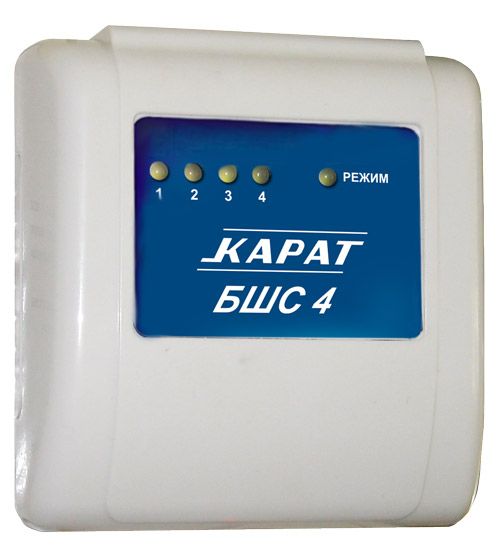

Блок расширения шлейфов, 4 зоны, эл. ключ, 2 реле, РИП под АКБ 2,2 Ач
5 230 руб.
5 230 руб.
Объектовый прибор, 5 зон, Wi-Fi коммуникатор, передача извещений в формате SurGard, РИП под АКБ 7Ач
12 715 руб.
12 715 руб.

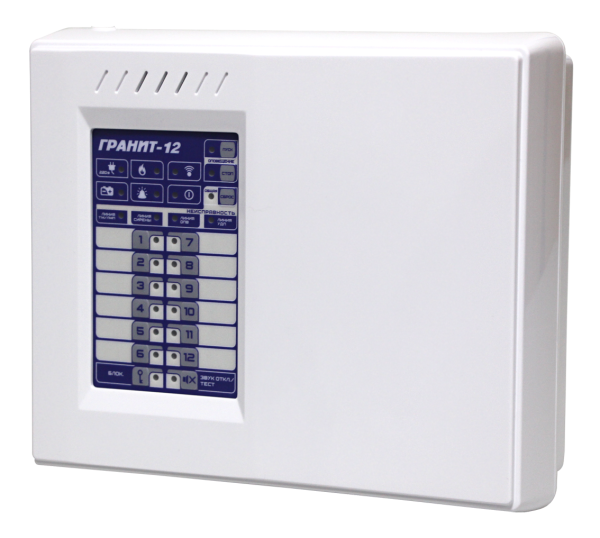

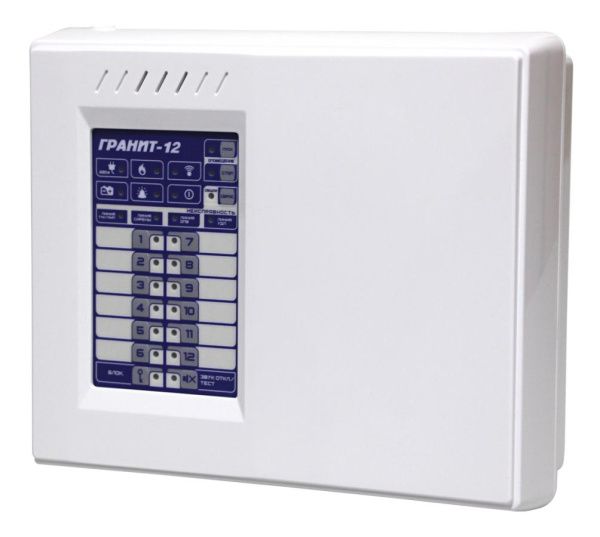

Объектовый прибор, 12 зон, GSM и IP-канал связи, удаленное програмирование, обратный канал (запрос сост., постановка/снятие, управление ПЦН), РИП под АКБ 7Ач
25 880 руб.
25 880 руб.
Объектовый прибор, 12 зон, Wi-Fi коммуникатор, передача извещений в формате SurGard, РИП под АКБ 7Ач
14 310 руб.
14 310 руб.

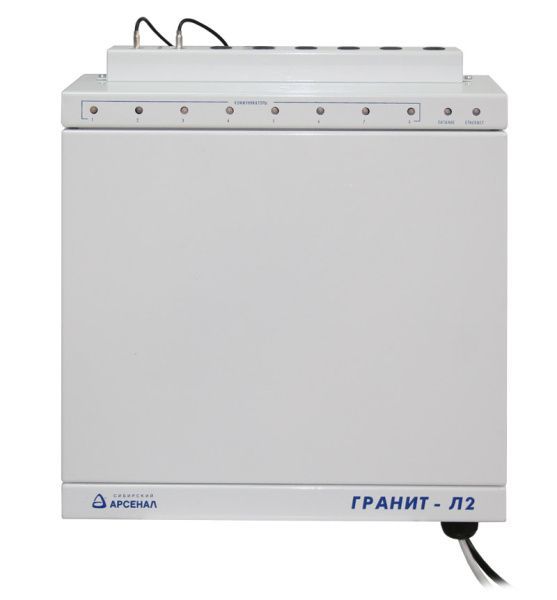

центр. модем с ПО «Лавина», 7 коммуникаторов (канал GSM) - расширение до 8 шт., связь с ПК по Ethernet, метал. корпус, РИП под аккумулятор 12 Ач
116 215 руб.
116 215 руб.
центр. модем с ПО «Лавина», 5 коммуникаторов (канал GSM) - расширение до 8 шт., связь с ПК по Ethernet, метал. корпус, РИП под аккумулятор 12 Ач
94 635 руб.
94 635 руб.
Блок расширения шлейфов, 4 зоны, эл. ключ, 2 реле
3 150 руб.
3 150 руб.
Объектовый прибор, 3 зоны, Wi-Fi коммуникатор, передача извещений в формате SurGard, РИП под АКБ 7Ач
11 745 руб.
11 745 руб.
Ретранслятор «ГОРИЗОНТ РТР» интегрированной системы безопасности «ЛАВИНА» версии 6.3.8 и выше предназначен для: приёма SMS-сообщений (SurGard, Contact ID, текстовых) от объектовых приборов и передачи извещений на пульт централизованного наблюдения «Лавина» через Ethernet-интерфейс по протоколу TCP; для передачи текстовых SMS-сообщений на номера телефонов пользователей.
10 150 руб.
10 150 руб.

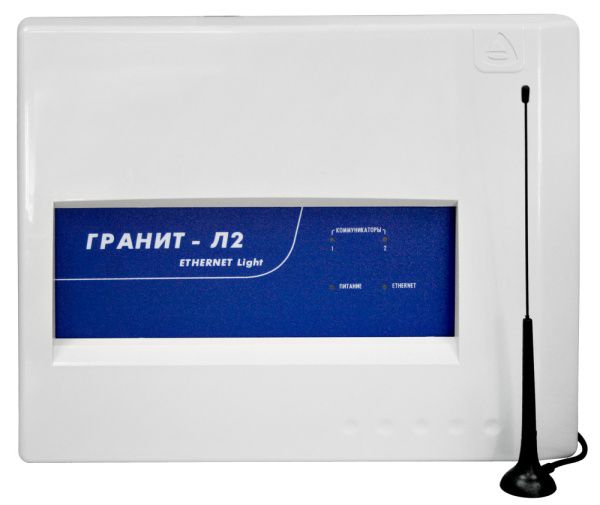

центр. модем с ПО «Лавина», 2 коммуникатора (канал GSM) - расширение до 8 шт., связь с ПК по Ethernet, метал. корпус, РИП под аккумулятор 12 Ач
