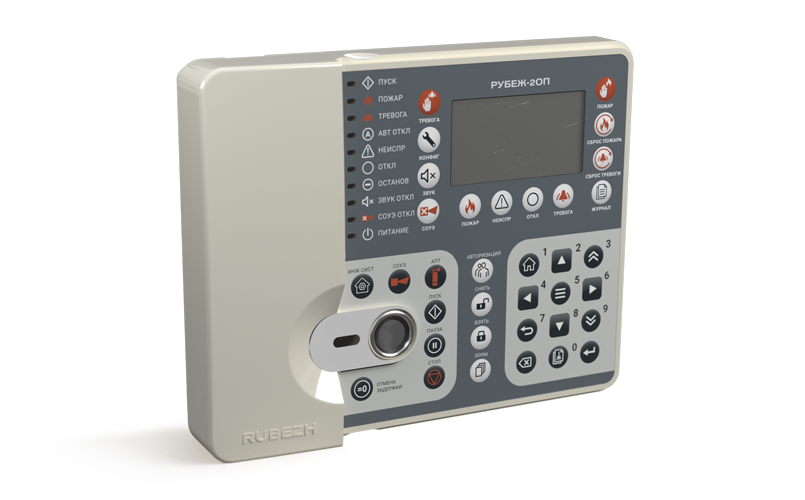

Основные функции прибора «Рубеж-2ОП» прот. R3:
- прием сигналов от адресных устройств по адресной линии связи;
- управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
- автоматический контроль целостности АЛС и исправности адресных устройств;
- символьная индикация принимаемых сигналов;
- светозвуковая сигнализация режимов работы;
- обмен данными по интерфейсу RS-485 с другими приборами и компьютером;
- обмен данными по интерфейсу USB с компьютером.
В приборе имеется возможность создания до 500 пожарных зон. Автоматическое включение светозвукового и речевого оповещений при различных событиях в системе. Регистрирование всех происходящих в системе событий, отображение состояния пожарных зон на экране прибора.
Разграничение полномочий по управлению зонами и устройствами с помощью задания уровня доступа. Прибор имеет 2 ввода питания 12 В. В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий на 10240 пожарных событий.
Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО FireSec 3 «Администратор». Конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО FireSec 3 «Администратор».
После конфигурирования адресный охранно-пожарный прибор управляет системой автономно.
Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов RS-485/USB либо USB-кабеля. Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модули сопряжения МС-1, МС-2 или МС-Е. Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в одну сеть (RS-485) до 60 адресных приемно-контрольных приборов и выводом информации на центральный компьютер.
Рекомендуемые кабели, предназначенные для монтажа систем сигнализации типа КСПВ, КСПЭВ ТУ 3581-01-39793330-2000 и КПСВЭВ ТУ 3581-02-47273794-99. Для линий интерфейса -485 рекомендуется использовать специализированный кабель. Например, КИПЭВБВ, RS КИПЭПБП, КИПЭВКГ, КИПЭПКГ, КИПвЭВБВ, КИПвЭПБП, КИПвЭВ, КИПвЭП, КИПвЭВКГ, КИПвЭПКГ ТУ 16.К99- 008-2001 или аналогичные.
| Напряжение питания, В | от 10 до 14 |
| Ток потребления прибора без учета выходов 3 и 4, не более | 0.4 |
| Ток потребления прибора при подключении 500 адресных устройств, А, не более | 1.9 |
| Интерфейсы для обмена информацией | USB; RS-485; АЛС |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Длина кабеля интерфейса USB, м, не более | 3 |
| Количество АЛС, подключаемых к прибору | 2 |
| Длина АЛС, м, не более | 3000 |
| Максимальное количество адресных устройств, подключаемых к одной АЛС | 250 |
| Максимальное количество зон в приборе, не более | 500 |
| Выходные характеристики встроенного реле 1: коммутация напряжения постоянного тока, В | 30 |
| Выходные характеристики встроенного реле 1: коммутация напряжения переменного тока, В | 250 |
| Выходные характеристики встроенного реле 1: максимальный коммутируемый ток, А | 3 |
| Выходные характеристики встроенных реле 2 и 3: коммутация напряжения постоянного или переменного тока, В | 125 |
| Выходные характеристики встроенных реле 2 и 3: максимальный коммутируемый ток, А | 0.1 |
| Выходные характеристики встроенных выходов 4 и 5: выходное напряжение постоянного тока | U вых. = U пит. - 1 |
| Выходные характеристики встроенных выходов 4 и 5: максимальный ток нагрузки выхода, мА | 300 |
| Степень защиты оболочки | IP30 |
| Масса, кг, не более | 1 |
| Ширина, мм, не более | 200 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 50 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
| Напряжение питания, В | от 10 до 14 |
| Ток потребления прибора без учета выходов 3 и 4, не более | 0.4 |
| Ток потребления прибора при подключении 500 адресных устройств, А, не более | 1.9 |
| Интерфейсы для обмена информацией | USB; RS-485; АЛС |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Длина кабеля интерфейса USB, м, не более | 3 |
| Количество АЛС, подключаемых к прибору | 2 |
| Длина АЛС, м, не более | 3000 |
| Максимальное количество адресных устройств, подключаемых к одной АЛС | 250 |
| Максимальное количество зон в приборе, не более | 500 |
| Выходные характеристики встроенного реле 1: коммутация напряжения постоянного тока, В | 30 |
| Выходные характеристики встроенного реле 1: коммутация напряжения переменного тока, В | 250 |
| Выходные характеристики встроенного реле 1: максимальный коммутируемый ток, А | 3 |
| Выходные характеристики встроенных реле 2 и 3: коммутация напряжения постоянного или переменного тока, В | 125 |
| Выходные характеристики встроенных реле 2 и 3: максимальный коммутируемый ток, А | 0.1 |
| Выходные характеристики встроенных выходов 4 и 5: выходное напряжение постоянного тока | U вых. = U пит. - 1 |
| Выходные характеристики встроенных выходов 4 и 5: максимальный ток нагрузки выхода, мА | 300 |
| Степень защиты оболочки | IР20 |
| Масса, кг, не более | 1 |
| Ширина, мм, не более | 200 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 50 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
Вас также может заинтересовать:
Центральный прибор индикации и управления ЦПИУ «Рубеж» предназначен для создания на его основе централизованной системы противопожарной защиты на жилых, коммерческих объектах, объектах энергетики и промышленных предприятиях, а так же обеспечения работы системы контроля и учета доступа. ЦПИУ «Рубеж» исп. 1(2) работают с приборами ППКОПУ «Рубеж-2ОП» прот.R3, ППКОПУ «R3-Рубеж-2ОП», ППКОП «Рубеж-2ОП» и другими устройствами интерфейсов R3-Link и RS-485 производства ТМ Рубеж.
Пульт управления речевым оповещением предназначен для трансляции речевой информации через усилители низкой частоты Соната-К-120У или активные речевые оповещатели Соната-УП. Управление 4-мя независимыми зонами оповещения, контроль соединительных линий в дежурном режиме, линия управления от ППКП, трансляция ГО и ЧС, встроенный микрофон. Напряжение питания 12В, количество зон оповещения 4, количество перезаписываемых сообщений 4, частотный диапазон 80-12000 ГЦ.

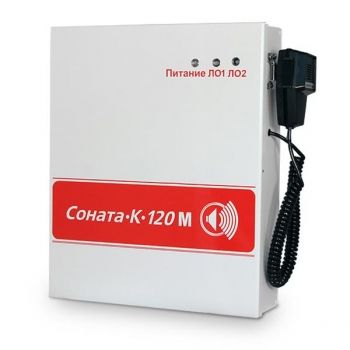

Соната-К-120М Прибор управления речевыми оповещателями с трансформаторным выходом, две независимые зоны оповещения, напряжением 100В, выходная мощность 120Вт, частотный диапазон 80-12000 ГЦ питание ~220В, 387х318х97мм, 4.5кг,(резерв 2 АКБ 12Вх12Ач). Контроль линий оповещения, напряжения сети и АКБ. Электронная защита усилителя мощности от перегрузки и короткого замыкания, два перезаписываемых сообщения длительностью 43с.
Прибор управления речевыми оповещателями с трансформаторным выходом, с внешним микрофоном, две независимые зоны оповещения, напряжением 100В, выходная мощность 120Вт, частотный диапазон 80-12000 ГЦ питание ~220В, 315х275х120мм, 4.5кг,(резерв 2 АКБ 12Вх12Ач). Контроль линий оповещения, напряжения сети и АКБ. Электронная защита от перегрузки и короткого замыкания, два перезаписываемых сообщения длительностью 43с.

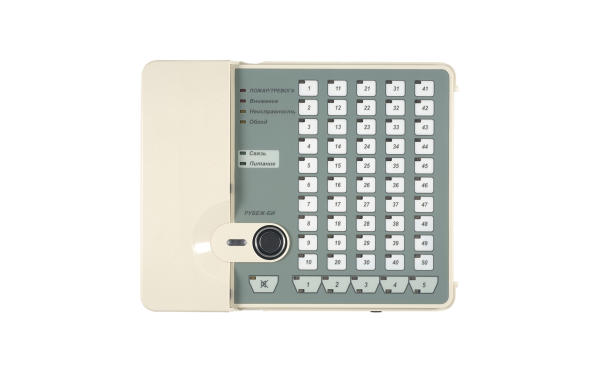

Блок индикации «Рубеж-БИ» предназначен только для отображения без возможности управления состояния зон, групп зон и исполнительных устройств адресной системы охранно-пожарной сигнализации и пожаротушения на встроенном светодиодном табло.
Трансляционный усилитель с трансформат. выходом для трансляции сообщений, поступающих от пульта управления Соната-ПУ. Контроль линий оповещения, защита от короткого замыкания и перегрузки линий, наличие резервного источника питания с блоком контроля заряда/разряда АКБ. Напряжение в линии оповещения 100В, выход. мощность 120Вт, частот. диапазон 80-12000 ГЦ питание ~220В, 315х275х120мм, 4.5кг, (резерв 2 АКБ 12Вх12Ач).
Пульт дистанционного управления «Рубеж-ПДУ-ПТ» (далее ПДУ-ПТ) предназначен для дистанционного управления режимами работы многозонной (до 5 зон) системой пожаротушения, подключенной в АЛС одного или нескольких приемно-контрольных приборов «Рубеж-2ОП».

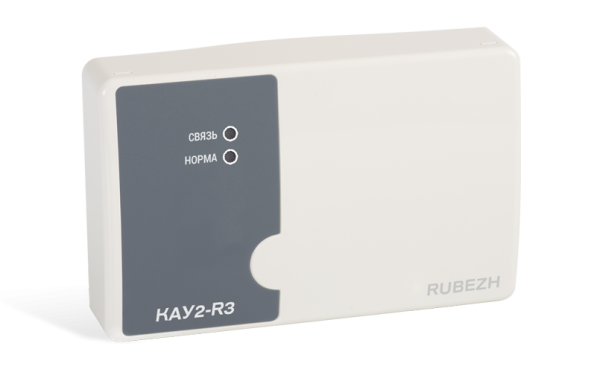

Контроллер адресных устройств R3-Рубеж-КАУ2 предназначен для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления, оповещения, системах охранной сигнализации, а также системах контроля и управления доступом. На адресных контроллерах R3-Рубеж-КАУ2 можно построить распределенную адресную систему ОПС, ОС или СКУД с объединением в один кольцевой интерфейс R3-Link до 60 приемно-контрольных приборов и контроллеров, блоков индикации, пультов управления, модулей сопряжения и т.п.
