Рубеж-МК выпускается в двух исполнениях:
– Рубеж-МК1;
– Рубеж-МК2.
В локализированную часть адресной системы, включенную в состав Рубеж-МК, входят один и более приборов приемно-контрольных и управления охранно-пожарных адресных ППКОПУ «R3-Рубеж-2ОП», адресные устройства ввода-вывода и другие компоненты автоматики.
Концентратор обеспечивает:
- Питание включенных в его состав устройств от встроенного резервированного источника вторичного электропитания;
- Прем сигналов от адресных пожарных извещателей по двухпроводным АЛС;
- Автоматический контроль целостности АЛС;
- Прием сигналов от неадресных устройств автоматики;
- Передачу сигналов управления исполнительным устройствам автоматики;
- Преимущественную регистрацию и передачу во внешние линии связи извещения о пожаре по отношению к другим сигналам, формируемым прибором;
- Защиту органов управления от несанкционированного доступа посторонних лиц;
- Контроль исправности адресных устройств;
- Световую и символьную индикацию принимаемых сигналов;
- Звуковую сигнализацию режимов работы;
- Включение выносных приборов сигнализации при возникновении пожара;
- Управление системами пожаротушения и дымоудаления на охраняемом объекте;
- Обмен данными по интерфейсам USB, RS-485 (для приборов Рубеж-2ОП прот.R3) или R3-Link (для приборов R3-Рубеж-2ОП);
- Управление постановкой на охрану и снятием с охраны.

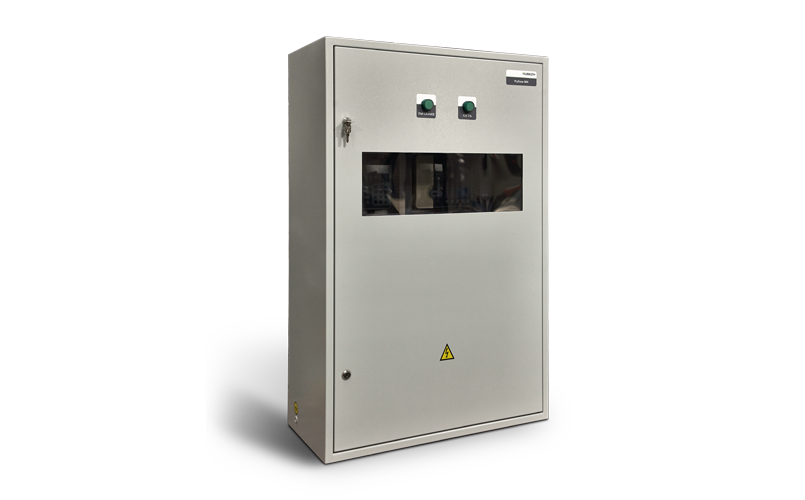

Прибор конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:
1 – источник вторичного электропитания резервированный ИВЭПР 12/5 RS-R3 исп. 2х12 БР, используемый для питания различных устройств, входящих в состав Рубеж-МК;
2 – метка адресная АМ-1-R3, используемая для контроля вскрытия корпуса прибора Рубеж-МК;
3 – прибор ППКОПУ «R3-Рубеж-2ОП» или ППКОПУ «Рубеж-2ОП прот.R3» – для управления устройствами всей системы;
4 – различные устройства управления автоматикой и модули, входящие в состав адресной системы «Рубеж R3». Данные устройства и модули выбираются к установке пользователем при заказе (проектировании) прибора Рубеж-МК. Перечень устройств и модулей, которые могут быть установлены в Рубеж-МК, приведен в паспорте на данный прибор;
5 – выключатель автоматический, клеммы подключения ввода питания и заземления;
6 – клеммы для подключения АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.
Встроенный ИВЭПР обеспечивает резервированным питанием все размещенные внутри прибора устройства и модули.
В основании корпуса прибора расположены вводы с уплотнителями для подключения кабелей питания, заземления, АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.
Прибор оснащен концевым выключателем – датчиком вскрытия, который формирует сигнал замыканием контактов при открывании дверцы шкафа прибора. Сигнал вскрытия поступает на вход адресной метки АМ-1-R3, встроенной в прибор. Адресная метка формирует сообщение о вскрытии, которое передается по АЛС во встроенный прибор ППКОПУ «R3-Рубеж-2ОП» для регистрации в журнале событий.
| Масса, не более | см. таблицу исполнений |
| Напряжение питания | 230 В |
| Степень защиты оболочки | IР31 (IР54 по требованию заказчика) |
| Размеры | см. таблицу исполнений |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +40 |
| Масса, не более | см. таблицу исполнений |
| Напряжение питания | 230 В |
| Степень защиты оболочки | IР31 (IР54 по требованию заказчика) |
| Размеры | см. таблицу исполнений |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +40 |
Вас также может заинтересовать:
Соната-К-120М Прибор управления речевыми оповещателями с трансформаторным выходом, две независимые зоны оповещения, напряжением 100В, выходная мощность 120Вт, частотный диапазон 80-12000 ГЦ питание ~220В, 387х318х97мм, 4.5кг,(резерв 2 АКБ 12Вх12Ач). Контроль линий оповещения, напряжения сети и АКБ. Электронная защита усилителя мощности от перегрузки и короткого замыкания, два перезаписываемых сообщения длительностью 43с.
Трансляционный усилитель с трансформат. выходом для трансляции сообщений, поступающих от пульта управления Соната-ПУ. Контроль линий оповещения, защита от короткого замыкания и перегрузки линий, наличие резервного источника питания с блоком контроля заряда/разряда АКБ. Напряжение в линии оповещения 100В, выход. мощность 120Вт, частот. диапазон 80-12000 ГЦ питание ~220В, 315х275х120мм, 4.5кг, (резерв 2 АКБ 12Вх12Ач).
Контроллер адресных устройств R3-Рубеж-КАУ2 предназначен для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления, оповещения, системах охранной сигнализации, а также системах контроля и управления доступом. На адресных контроллерах R3-Рубеж-КАУ2 можно построить распределенную адресную систему ОПС, ОС или СКУД с объединением в один кольцевой интерфейс R3-Link до 60 приемно-контрольных приборов и контроллеров, блоков индикации, пультов управления, модулей сопряжения и т.п.

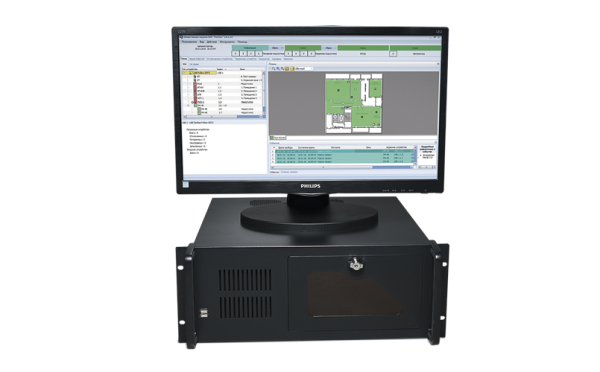

Центральный прибор индикации и управления ЦПИУ «Рубеж» предназначен для создания на его основе централизованной системы противопожарной защиты на жилых, коммерческих объектах, объектах энергетики и промышленных предприятиях, а так же обеспечения работы системы контроля и учета доступа. ЦПИУ «Рубеж» исп. 1(2) работают с приборами ППКОПУ «Рубеж-2ОП» прот.R3, ППКОПУ «R3-Рубеж-2ОП», ППКОП «Рубеж-2ОП» и другими устройствами интерфейсов R3-Link и RS-485 производства ТМ Рубеж.
Центральный прибор индикации и управления ЦПИУ «Рубеж» предназначен для создания на его основе централизованной системы противопожарной защиты на жилых, коммерческих объектах, объектах энергетики и промышленных предприятиях, а так же обеспечения работы системы контроля и учета доступа. ЦПИУ «Рубеж» исп. 1(2) работают с приборами ППКОПУ «Рубеж-2ОП» прот.R3, ППКОПУ «R3-Рубеж-2ОП», ППКОП «Рубеж-2ОП» и другими устройствами интерфейсов R3-Link и RS-485 производства ТМ Рубеж.
Прибор управления речевыми оповещателями с трансформаторным выходом, с внешним микрофоном, две независимые зоны оповещения, напряжением 100В, выходная мощность 120Вт, частотный диапазон 80-12000 ГЦ питание ~220В, 315х275х120мм, 4.5кг,(резерв 2 АКБ 12Вх12Ач). Контроль линий оповещения, напряжения сети и АКБ. Электронная защита от перегрузки и короткого замыкания, два перезаписываемых сообщения длительностью 43с.
Прибор приемно-контрольный и управления охранно-пожарный адреcный «Рубеж-2ОП» прот. R3 предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения. На охранно-пожарных адресных приборах «РУБЕЖ-2ОП» прот. R3 можно построить распределенную адресную систему ОПС с объединением в один интерфейс RS-485 до 60 приемно-контрольных приборов, блоков индикации, пультов и т.п.К каждому из приборов можно подключить до 500 адресных устройств TM RUBEZH R3.
Концентратор устройств ввода-вывода КУВВ предназначен для размещения внутри своего корпуса адресных устройств ввода-вывода и адресных устройств управления автоматикой, определяемых проектом, и применяется в адресных системах охранно-пожарной сигнализации, пожаротушения и автоматики дымоудаления, использующих оборудование Рубеж прот.R3. Концентратор КУВВ выпускается в индивидуальном исполнении, а его состав фиксируется присвоением уникального проектного номера. Для его получения необходимо обратиться к региональному менеджеру ООО «РУБЕЖ»

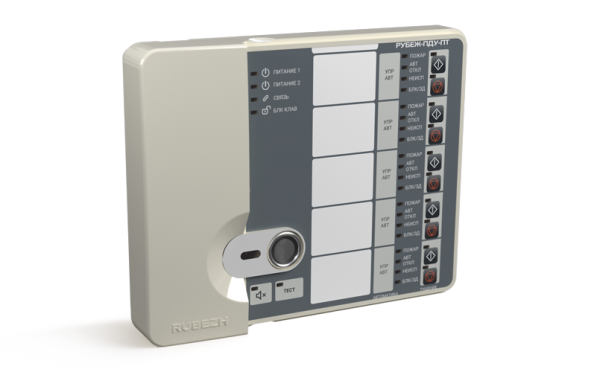

Пульт дистанционного управления R3-Рубеж-ПДУ выполняет функцию дистанционного управления одним или группой исполнительных устройств с помощью сценариев.
