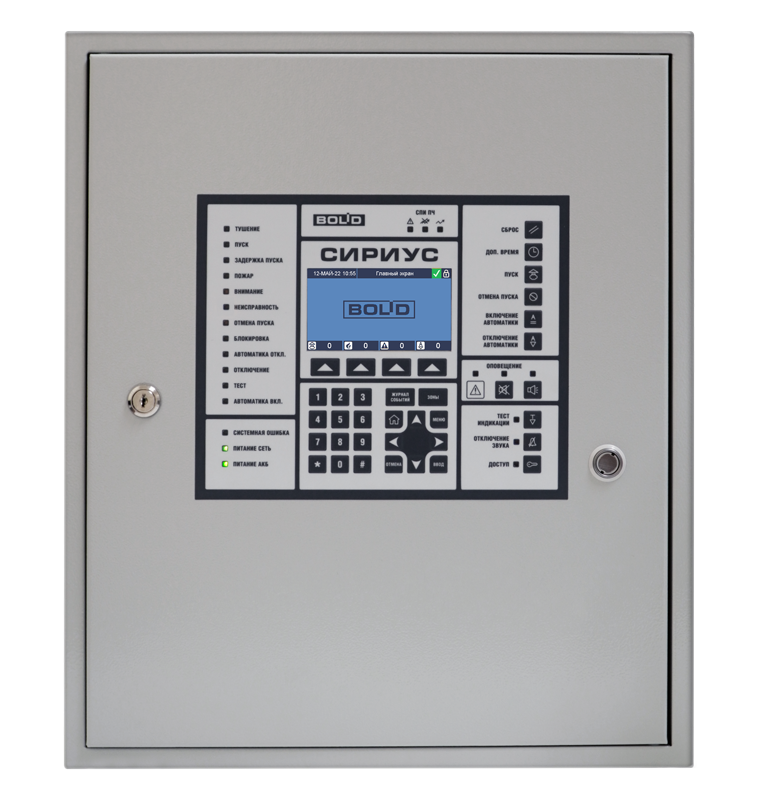

Прибор «Сириус» ППКУП «Сириус» предназначен для работы в системах пожарной автоматики и выполнения функций:
- ППКП в системах пожарной сигнализации;
- ППУ в системе светового и/или звукового оповещения и управления эвакуацией людей при пожаре;
- пульта контроля и управления в составе блочно-модульных ППУ газовым, порошковым, аэрозольным пожаротушением, тушением тонкораспыленной водой, водяным и пенным пожаротушением, спринклерами с принудительным пуском и/или контролем срабатывания, речевым оповещением, противодымной вентиляцией, инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности.
Особенности
- встроенный модуль контроля кольцевой линии ДПЛС "С2000-КДЛ-С" на 127 адресных устройств;
- возможность установки второго встроенного модуля "С2000-КДЛ-С";
- резервированный интерфейс RS-485 для подключения внешних блоков ИСО "Орион";
- резервированный интерфейс RS-485 для объединения до 32 ППКУП "Сириус" в сеть с возможностью перекрёстного управления;
- встроенный резервированный источник питания;
- журнал на 65000 событий;
- Web-интерфейс для конфигурирования параметров, удаленного контроля состояния системы, просмотра, сохранения и печати журнала событий;
- возможность подключения к АРМ "Орион Про" для расширения возможностей мониторинга состояния защищаемого объекта.
Дополнительное оборудование
(303233) - С2000-КДЛ-С, Блок расширения на 127 устройств
(283923) - АБ 1217К, Аккумулятор 12В / 17 Ач, срок службы 5 лет
(283932) - АБ 1217М, Аккумулятор 12В / 17 Ач, срок службы 15 лет
(283927) - АБ 1217С, Аккумулятор 12В / 17 Ач, срок службы 12 лет
Видеоматериалы
| Максимальная информационная ёмкость прибора: | |
| - максимальное число АУ | 127 (254 с дополнительным модулем "С2000-КДЛ-С") |
| - встроенные приборы | 4 |
| Резервированная линия связи для подключения внешних блоков ИСО "Орион": | |
| - внешние приборы | 122 |
| - интерфейс | RS-485 |
| - входы (контролируемые элементы) | 4096 |
| - тип | две независимые линии |
| - выходы (управляемые элементы) | 1024 |
| - максимальная длина | 3000 м |
| - зоны (для объединения элементов) | 1024 |
| Резервированная линия связи для объединения приборов "Сириус" в сеть: | |
| - группы зон (для объединения зон) | 128 |
| - интерфейс | RS-485 |
| - пользователи | 2048 |
| - тип | две независимые линии |
| - группы доступа | 256 |
| - максимальная длина без повторителей | 3000 м |
| - зоны оповещения | 122 |
| - максимальное число приборов "Сириус" в сети | 32 |
| Количество зон (направлений) пожаротушения: | |
| Напряжение питания, B: | |
| - одного прибора | 4 |
| - от сети переменного тока | 220 |
| - с блоками "С2000-ПТ" | 127 |
| - от встроенного источника резервного питания | 12 В/2х17 Ач |
| Журнал событий | 65000 |
| Степень защиты | IP41 |
| Встроенные линии связи для подключения адресных устройств: | |
| Диапазон рабочих температур, °С | 0…+40 |
| - интерфейс | ДПЛС |
| Габаритные размеры, мм | 500х425х110 |
| - количество линий | 1 (2 - с дополнительным модулем "С2000-КДЛ-С") |
| Максимальная информационная ёмкость прибора: | |
| - встроенные приборы | 4 |
| - внешние приборы | 122 |
| - входы (контролируемые элементы) | 4096 |
| - выходы (управляемые элементы) | 1024 |
| - зоны (для объединения элементов) | 1024 |
| - группы зон (для объединения зон) | 128 |
| - пользователи | 2048 |
| - группы доступа | 256 |
| - зоны оповещения | 122 |
| Количество зон (направлений) пожаротушения: | |
| - одного прибора | 4 |
| - с блоками "С2000-ПТ" | 127 |
| Журнал событий | 65000 |
| Встроенные линии связи для подключения адресных устройств: | |
| - интерфейс | ДПЛС |
| - количество линий | 1 (2 - с дополнительным модулем "С2000-КДЛ-С") |
| - максимальное число АУ | 127 (254 с дополнительным модулем "С2000-КДЛ-С") |
| Резервированная линия связи для подключения внешних блоков ИСО "Орион": | |
| - интерфейс | RS-485 |
| - тип | две независимые линии |
| - максимальная длина | 3000 м |
| Резервированная линия связи для объединения приборов "Сириус" в сеть: | |
| - интерфейс | RS-485 |
| - тип | две независимые линии |
| - максимальная длина без повторителей | 3000 м |
| - максимальное число приборов "Сириус" в сети | 32 |
| Напряжение питания, B: | |
| - от сети переменного тока | 220 |
| - от встроенного источника резервного питания | 12 В/2х17 Ач |
| Степень защиты | IP41 |
| Диапазон рабочих температур, °С | 0…+40 |
| Габаритные размеры, мм | 500х425х110 |
| Максимальная информационная ёмкость одного прибора "Сириус": | ||
| Приборы: | встроенные | 4 |
| внешние | 122 | |
| Входы (контролируемые элементы) | 4096 | |
| Выходы (управляемые элементы) | 1024 | |
| Зоны (для объединения элементов) | 1024 | |
| Группы зон (для объединения зон) | 128 | |
| Пользователи | 2048 | |
| Группы доступа | 256 | |
| Зоны оповещения | 122 | Количество зон (направлений) пожаротушения: |
| Одного прибора "Сириус" | 4 | |
| С блоками "С2000-ПТ" | до 127 | Журнал событий: |
| Максимальное количество событий | 65000 | |
| Организация журнала | кольцевая | |
| Просмотр событий | ЖКИ, web-интерфейс | |
| Сохранение журнала в файл | формат CSV | |
| Печать журнала в файл | напрямую из Web-интерфейса | Встроенные линии связи для подключения адресных устройств: |
| Интерфейс | ДПЛС | |
| Количество линий | 1 (2 – с дополнительным модулем "С2000-КДЛ-С") | |
| Максимальное число АУ | 127 (254 с дополнительным модулем "С2000-КДЛ-С") | |
| Максимальный выходной ток | 100 мА | |
| Номинальный выходной ток | 64 мА | |
| Максимальная длина (при номинальном выходном токе): | 160 м при сечении жил 0,2 мм² 400 м при сечении жил 0,5 мм² 600 м при сечении жил 0,75 мм² 1200 м при сечении жил 1,5 мм² | |
| Максимальное активное сопротивление проводов | 100 Ом | |
| Минимальное сопротивление изоляции между проводами | 50 кОм | Резервированная линия связи для подключения внешних блоков ИСО "Орион": |
| Интерфейс | RS-485 | |
| Тип | две независимые линии | |
| Максимальная длина | 3000 м | |
| Максимальное активное сопротивление проводов | 400 Ом | |
| Минимальное сопротивление изоляции между проводами | 50 кОм | |
| Максимальное число подключаемых блоков | 122 | Резервированная линия связи для объединения приборов "Сириус" в сеть: |
| Интерфейс | RS-485 | |
| Тип | две независимые линии | |
| Гальваническая изоляция | до 500 В в течении 1 минуты | |
| Максимальная длина без повторителей | 3000 м | |
| Максимальное активное сопротивление проводов | 400 Ом | |
| Минимальное сопротивление изоляции между проводами | 50 кОм | |
| Максимальное число приборов "Сириус" в сети | 32 | Встроенные управляемые дискретные выходы: |
| Ключевые (транзисторные) выходы: | 4 шт. | |
| контроль на обрыв и КЗ | да | |
| номинальное выходное напряжение | 24 В | |
| максимальный выходной ток | 2 А | |
| защита от КЗ и перегрузки | да | |
| защита от ложного включения при единичной неисправности | только для пользовательских выходов № 3 и 4 | |
| Выходы типа "сухой контакт": | 3 шт.: "Пожар", "Пуск", "Неисправность" | |
| максимальный коммутируемый ток | 100 мА | |
| максимальное коммутируемое напряжение | 200 В | |
| Выход для питания внешних устройств: | 1 шт. | |
| выходное напряжение | 24 В | |
| максимальный выходной ток | 300 мА | |
| защита от КЗ и перегрузки | да | |
| Встроенные дискретные входы: | ||
| Вход "Неисправность" | 1 шт. | |
| контроль на обрыв и КЗ | да | |
| номинальное выходное напряжение | 24 В | |
| максимальное активное сопротивление проводной линии (без учёта оконечного резистора) | 100 Ом | |
| минимальное сопротивление изоляции между проводами | 50 кОм | |
| Прочее: | ||
| Основное питание | сеть ~220 В, частотой 50 Гц | |
| Максимальный ток, потребляемый от основного источника питания: | в дежурном режиме | не более 0,03 А |
| в тревожном режиме | собственное потребление - не более 0,03 Апотребление ИУ - не более 0,33 А | |
| для заряда АКБ | не более 0,13 А | |
| Резервное питание | две АКБ 12 В емкостью 17 А•ч включенные последовательно | |
| Максимальный ток, потребляемый от резервного источника питания: | в дежурном режиме | не более 0,3 А |
| в тревожном режиме | собственное потребление - не более 0,3 Апотребление ИУ - не более 3,0 А | |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | I | |
| Электрическая прочность изоляции токоведущих частей прибора (между цепями, связанными с сетью переменного тока 220 В и корпусом, а также между цепями, связанными с сетью переменного тока 220 В и любыми цепями, не связанными с ней) | до 2 кВ (50 Гц) | |
| Электрическое сопротивление изоляции (между цепями, связанными с сетью переменного тока 220 В и корпусом, а также между цепями, связанными с сетью переменного тока 220 В и любыми цепями, не связанными с ней) | не менее 20 МОм (в нормальных условиях согласно п. 5.14.6 ГОСТ 52931-2008) | |
| Степень защиты оболочки | IР 41 (при креплении на стену) | |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 4 | |
| Климатическое исполнение по ОСТ 25 83 | О4 | |
| Диапазон рабочих температур | 0...+40 ?С | |
| Относительная влажность воздуха | не более 93% при 40 ?С | |
| Время технической готовности прибора к работе | 30 с | |
| Режим работы | круглосуточный | |
| Средняя наработка прибора на отказ в дежурном режиме работы | не менее 80 000 ч | |
| Вероятность безотказной работы | 0,98758 | |
| Средний срок службы прибора | 10 лет | |
| Масса нетто | не более 6,5 кг (без АКБ) не более 16 кг (с АКБ) | |
| Габаритные размеры (В?Ш?Г) | не более 500?425?110 мм | |
