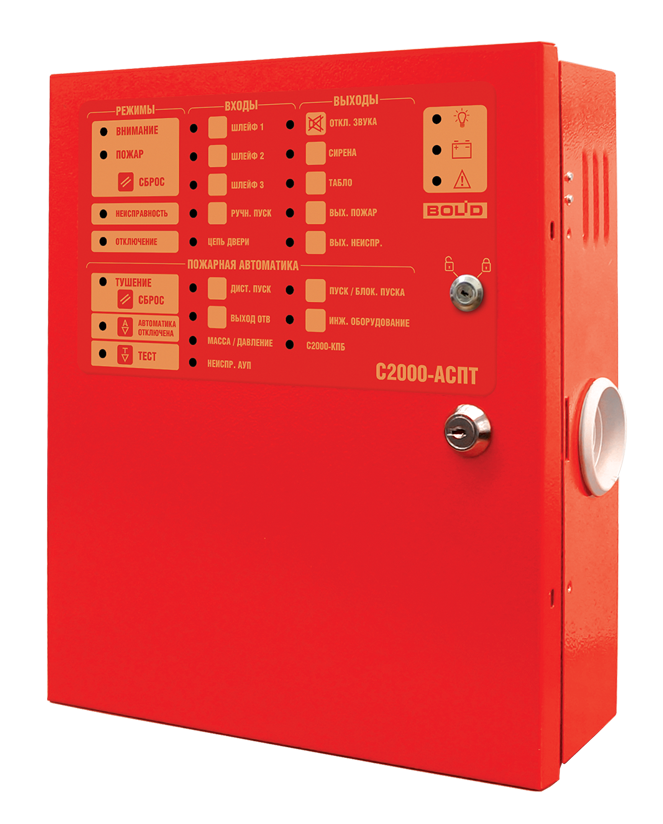

Блок приёмно-контрольный и управления автоматическими средствами пожаротушения «С2000-АСПТ» предназначен для работы в составе автоматической установки газового, порошкового или аэрозольного пожаротушения.
Работа блока возможна только в ИСО «Орион» под управлением сетевого контроллера (пульта «С2000М») совместно с блоком индикации системы пожаротушения «С2000-ПТ».
Блок предназначен для:
− защиты одного направления пожаротушения;
− управления автоматической установкой пожаротушения газового, порошкового или аэрозольного типов в автоматическом и дистанционном режимах;
− приёма и обработки сигналов от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырёхпроводных пожарных извещателей с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами;
− управления звуковыми и световыми оповещателями. Данные оповещатели не являются оповещателями 1 и 2 типов;
− управления инженерным оборудованием (отключением вентиляционных систем и др.);
− приёма команд и передачи извещений по интерфейсу RS-485 на сетевой контроллер (пульт контроля и управления «С2000М»);
− контроля исправности цепей управления автоматической установки пожаротушения, световых и звуковых оповещателей;
− контроля исправности автоматической установки пожаротушения;
− приёма извещений от:
датчиков состояния дверей;
сигнализаторов давления;
выходов неисправности («масса» или «давление»);
блоков контрольно-пусковых «С2000-КПБ»;
устройств дистанционного пуска;
− выдачи извещений «Пожар» и «Неисправность» на пульт пожарной части.
Дополнительное оборудование
(202160) С2000-ПТ, Блок индикации и управления
Видеоматериалы
| Количество защищаемых направлений | 1 |
| - количество выходов источника постоянного тока | 1 |
| Параметры шлейфов сигнализации: | |
| - электрические параметры выходов источника постоянного тока | 22…26 В; 200 мА |
| - количество шлейфов | 3 |
| - количество групп контактов реле на переключение | 1 |
| - напряжение в дежурном режиме, В | 19…24 |
| - электрические параметры групп контактов реле на переключение | DC 28 В 2 А; AC 128 В 500 мА |
| - суммарный ток потребления извещателей, мА | 3 |
| Напряжение питания, B: | |
| Количество выходов для запуска АУП: | |
| - от сети переменного тока | 220 |
| - без блоков "С2000-КПБ" | 1 |
| - от встроенного источника резервного питания | два аккумулятора 12 В 4.5 Ач |
| - совместно с блоками "С2000-КПБ" | 97 |
| Потребляемая мощность: | |
| Параметры выходов: | |
| - максимальная, ВА | 30 |
| - количество выходов на замыкание с контролем цепей | 5 |
| Степень защиты | IP30 |
| - электрические параметры выходов на замыкание с контролем цепей | 22…26 В; 1 А |
| Диапазон рабочих температур, °С | 0…+50 |
| - количество выходов оптореле на замыкание | 2 |
| Габаритные размеры, мм | 305х255х95 |
| - электрические параметры выходов оптореле на замыкание | 100 В; 100 мА |
| Масса, не более, кг | 6.0 |
| Количество защищаемых направлений | 1 |
| Параметры шлейфов сигнализации: | |
| - количество шлейфов | 3 |
| - напряжение в дежурном режиме, В | 19…24 |
| - суммарный ток потребления извещателей, мА | 3 |
| Количество выходов для запуска АУП: | |
| - без блоков "С2000-КПБ" | 1 |
| - совместно с блоками "С2000-КПБ" | 97 |
| Параметры выходов: | |
| - количество выходов на замыкание с контролем цепей | 5 |
| - электрические параметры выходов на замыкание с контролем цепей | 22…26 В; 1 А |
| - количество выходов оптореле на замыкание | 2 |
| - электрические параметры выходов оптореле на замыкание | 100 В; 100 мА |
| - количество выходов источника постоянного тока | 1 |
| - электрические параметры выходов источника постоянного тока | 22…26 В; 200 мА |
| - количество групп контактов реле на переключение | 1 |
| - электрические параметры групп контактов реле на переключение | DC 28 В 2 А; AC 128 В 500 мА |
| Напряжение питания, B: | |
| - от сети переменного тока | 220 |
| - от встроенного источника резервного питания | два аккумулятора 12 В 4.5 Ач |
| Потребляемая мощность: | |
| - максимальная, ВА | 30 |
| Степень защиты | IP30 |
| Диапазон рабочих температур, °С | 0…+50 |
| Габаритные размеры, мм | 305х255х95 |
| Масса, не более, кг | 6.0 |
